Термогигрометры ИВА-6

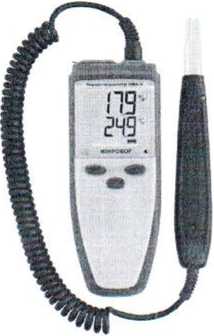

ИВА-6А

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда

ИВА-6А-Д

автономный прибор с измерительным преобразователем, установленным в| ручке выносного зонда, с каналом измерения атмосферного давления

ИВА-6А-КП

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений на карту памяти

ИВА-6А-КП-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6А-П

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6А-П-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт с каналом измерения атмосферного давления

ИВА-6АР

автономный регистрирующий прибор с выносным измерительным преобразователем ДВ2ТСМ

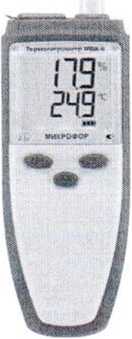

ИВА-6Н

автономный прибор с измерительным преобразователем, установленным па блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1

ИВА-6Н-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-I, с каналом измерения атмосферного давления

ИВА-6Н-КП

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений на карту памяти

ИВА-6Н-КП-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6Н-П

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6Н-П-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт. с каналом измерения атмосферного давления

ИВА-6НШ

автономный прибор со встроенным плоским измерительным преобразователем

ИВА-6НИ

автономный прибор со встроенным измерительным преобразователем с принудительным обдувом и зондом измерения температуры внутри зачерненного шара, установленным снаружи блока индикации

ИВА-6Б

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ

ИВА-6Б-К

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ-5Т-5П-АК

ИВА-6Б2

стационарный многоканальный прибор с щитовым исполнением блока индикации с измерительными преобразователями ДВ2ТСМ

ИВА-6Б2-К

стационарный    многоканальный    прибор    с    измерительными

преобразователями ДВ2ТСМ:

- щитовое исполнение блока индикации - для использования с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК;

- исполнение блока индикации для монтажа на DIN-рейку

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger SensNet Server SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии(идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0x07DC4BC30974A9FC4F000E3CCA049E296952 E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9

C1848F3 AA5F572E19DE2F7F18B6F2

0X122A8B9F5E124C0222130C8F34AAC9546D80 D9EB9 ABF A1EFE0DACB63 A8B1FFO1

Алгоритм вычисления цифрового идентификатора

по ГОСТ P 34.11-94

Наименование характеристики

Значение

Диапазон измерений относительной влажности, %

- для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК

от 0 до 98

от 0 до 100

Наименование характеристики

Значение

Диапазон измерений температуры. °C

-для ИВА-6АР, ИВА-6Б, ИВА-6Б2(-К) с преобразователями ДВ2ТСМ исполнений:

IT

2Т

ЗТ

4Т

5Т

6Т

*только для ИВА-6Б, ИВА-6Б2(-К) с измерительным преобразователем ДВ2ТСМ-1Т-4П-В;

**только для ИВА-бБ(-К), ИВА-6Б2(-К) с измерительными преобразователями ДВ2ТСМ-5Т-5Г1-АК

от 0 до +60 (+50)* от -20 до +60 от -40 до +60 от 0 до +150

от -50 до +180 (от -40 до +60)** от 0 до +125

- для ИВА-6А, ИВА-6Н с удлинительным кабелем КУ-1

от -20 до +60

- для ИВА-6НИ. ИВА-6НШ, ИВА-6Н без удлинительного кабеля КУ-1

от 0 до +60

зонд измерений температуры внутри зачерненного шара термогигрометра ИВА-6НИ

от 0 до +100

Диапазон измерений атмосферного давления для ИВА-6А. ИВА-6Н в исполнениях с каналом измерений атмосферного давления. гПа

от 300 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления в диапазоне от 700 гПа до 1 100 гПа для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

+2,5

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °C, %

-для ИВА-6А. ИВА-6Н. ИВА-6НИ, ИВА-6НШ

в диапазоне от 0 % до 90%

в диапазоне от 90 % до 98 %

-для ИВА-6АР, ИВА-бБ(-К). ИВА-6Б2(-К) с преобразователями ДВ2ТСМ исполнений:

1П

(в диапазоне от 0 % до 90 %)

(в диапазоне от 90 % до 98 %)

2П

(в диапазоне от 0 % до 90 %)

(в диапазоне от 90 % до 98 %)

4П

(в диапазоне от 0 % до 10 %)

(в диапазоне от 10 % до 50 %)

(в диапазоне от 50 % до 98 %)

* П - показания преобразователя, %

5П

(в диапазоне от 0 % до 100 %)

±2 ±3

±2 ±3

±1 ±2

±(0.025+0.0875П*) ±(0.7+0,02П*) ±3

±2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры термогигрометров ИВА-6А, ИВА-6Н. ИВА-6НИ, ИВА-6НШ. °C

- в диапазоне от -20 °C до 0 °C

- в диапазоне от 0 °C до +60 °C

- в диапазоне от 0 °C до +100 °C

* только для ИВА-611 с удлинительным кабелем КУ-1 и ИВА-6А

* * только для зонда измерений температуры внутри зачерненного шара ИВА-6НИ

±0.3* ±0.3 ±0.5**

Исполнение преобразова-теля ДВ2ТСМ

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °C

-50...-40

-40...-20

-20...0

0...+60

+60...+125

+125...+150

+60...+ 180

1Т

-

±0,3

-

2Т

-

±0.3

-

ЗТ

-

±1

±0.3

-

4Т

-

±0.3

±0,005Т*

-

5Т

±(0,2+0,01 |Т*|)

±0.2

±(0,3+0,005(Т*-60))

6Т

-

±0,3

±0,7

-

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °C, %

1П

±0.1

2П

±0.1

4П

при относительной влажности от 0 % до 10 %   ±(0,005+0.0045П*)

при относительной влажности от 10 % до 98 %        ±0.1

5П

±(0.002+0,0002П*)

* П - измеренное значение относительной влажности. %

Наименование характеристики

Значение

Постоянная времени

- по относительной влажности, мин, не более

- по температуре, мин, не более

* для термогигрометра ИВА-6НИ в режиме измерений относительной влажности

2(1*)

5(1*)

Габаритные размеры (ширииахвысотахглубина). мм. не более ИВА-6Н

ИВА-6 А

- блок индикации

- измерительный преобразователь

- длина соединительного кабеля, м, не менее

ИВА-6НИ (без штатива)

ИВА-6НШ

ИВА-6АР (блок индикации)

ИВА-6Б, ИВА-6Б-К

ИВА-6Б2. ИВА-6Б2-К (щитовое исполнение)

ИВА-6Б2-К (исполнение на DIN-рейку)

70х|90х25

70x155x25 25x200

1

150x330x50 25x600x70 70x155x25 100x50x105 72x74x85 75x110x60

Масса термогигрометров, кг. не более

ИВА-6А. ИВА-6Н

ИВА-6АР

ИВА-6НИ. ИВА-6НШ, ИВА-6Б, ИВА-6Б2(-К)

0,4

1.0

1,5

Параметры электрического питания:

- напряжение постоянного тока, В

- ИВА-6А. ИВА-6Н, ИВА-6АР. ИВА-6НШ

- ИВА-6НИ

- ИВА-6Б2-К в исполнении на DIN-рейку

- напряжение переменного тока частотой 50 Гц, В

ИВА-бБ(-К), ИВА-6Б2(-К)

- потребляемый ток. мА, не более

ИВА-6А, ИВА-6Н, ИВА-6АР. ИВА-6НШ

ИВА-6НИ

ИВА-бБ(-К), ИВА-6Б2(-К)

ИВА-6Б2-К в исполнении на DIN-рейку

- потребляемая мощность. Вт, не более

ИВА-6А. ИВА-6П. ИВА-6АР. ИВА-6НШ

ИВА-6НИ

ИВА-6Б. ИВА-6Б2(-К)

ИВА-6Б2-К в исполнении на DIN-рейку

от 2 до 3

(2 батареи типа АА) 3.7

(LiРо аккумулятор) 24 В±16 %

220±44

5 500

250

5

Средняя наработка на отказ То в нормальных условиях, ч. не менее

10 000

Средний срок службы Тс, лет, не менее

5

Модификация преобразователя ДВ2ТСМ

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры зонда, мм, не более (диаметрхдлина)

Длина кабеля, м

А

(длинахширинахвысота) 35x50x52

12x80 (макс. 1000)

-

АК

(длинахширинахвысота) 105x65x36

влажности 15x110 температуры 4х60

не более 15

Б

-

12x80 (макс. 1000)

-

В

(диаметрхдлина) 30x105

-

ГМ

(диаметрхдлина) 30x105

12x250 (макс. 1000)

-

г

(длинахширинахвысота) 105x65x36

15х|10

не более 15

Параметры, единицы измерения

Блок индикации

Измерительный преобразователь

Термогигрометры ИВА-6АР. ИВА-бБ(-К), ИВА-6Б2(-К)

Температура. °C

от 0 до 50

см.таблицу 4*

Относительная влажность. %

от 0 до 95 при температуре до 35 °C и более низких температурах без конденсации влаги (от 0 до 80 при температуре от 35 °C до 50 °C)

от 0 до 98 (100**)

Атмосферное давление, к! 1а

от 86 до 106

от 86 до 106***

Термогигрометры ИВА-6А, ИВА-6Н

Температура, °C

от 0 до 50

-20...+60

Относительная влажность. %

от 0 до 98

(от 0 до 80 при температуре от 35 °C до 50 °C)

Атмосферное давление, к! 1а

от 70 до 110

Термогигрометры ИВА-6НИ, ИВА-6НШ

Температура, °C

0...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °C до 50 °C)

Атмосферное давление. кПа

от 86 до 106

* для исполнений измерительных преобразователей ДВ2ТСМ 4Т, 6Т диапазон рабочих температур измерительного преобразователя от 0 °C, до +60 °C, для 5Т от -40 °C. до +60 °C. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 3:

* * для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК;

* ** для погружной части измерительных преобразователей модификации В диапазон рабочих давлений от 0 до 2,5 МПа.

Комплектность

Таблица 9 - Комплектность средства измерений

Лист № 12

Всего листов 15

Наименование

Обозначение

Кол-во

Примечание

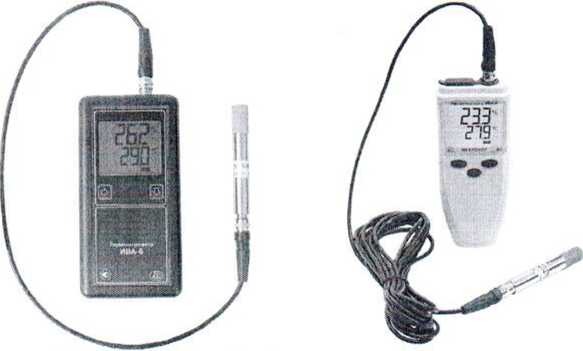

Термогигрометры ИВА-6А, ИВА-6Н

Термогигрометр ИВА-6А(Н)

ЦАРЯ.2772.001-0х

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

*

Кабель mini USB - А

1 шт.

♦ ♦

Кабель КУ-1 для подключения измерительного преобразователя к блоку индикации термогигрометра ИВА-6Н

ЦАРЯ.685611.006

1 шт.

**

Кронштейн для настенного крепления

1 шт.

**

Руководство по эксплуатации

ЦАРЯ.2772.001 РЭ

1 экз.

Упаковка

1 шт.

Термогигрометры ИВА-6Б, ИВА-6Б-К

Блок индикации

ЦАРЯ.2772.002-0х

1 шт.

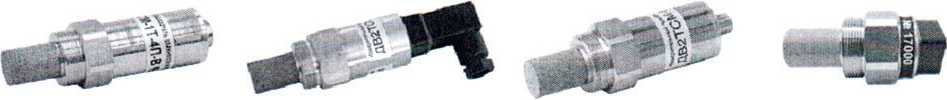

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

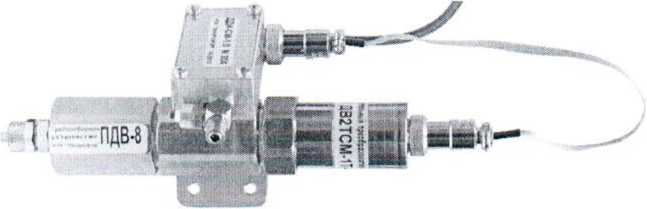

Пробоотборное устройство ПДВ-8 с измерительным преобразователем давления ипд

ЦАРЯ.2558.001

1 шт.

**

Диск с программным обеспечением

1 шт.

***

Руководство по эксплуатации

ЦАРЯ.2772.002-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометры ИВА-6Б2, ИВА-6Б2-К

Блок индикации

ЦАРЯ.2772.003-0х

1 шт.

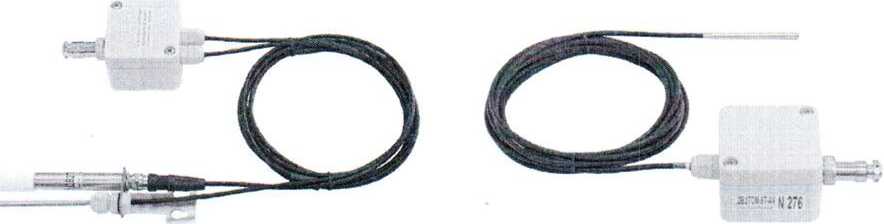

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-Х

**

Пробоотборное устройство ПДВ-8 с измерительным преобразователем давления ИПД

ЦАРЯ.2748.008

1 шт.

**

Диск с программным обеспечением

1 шт.

***

Руководство по эксплуатации

ЦАРЯ.2772.003-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6АР

Блок индикации

ЦАРЯ.2772.004

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Соединительный кабель

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

Кронштейн для настенного крепления

1 шт.

**

Руководство по эксплуатации

ЦАРЯ.2772.004 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6НШ

Термогигрометр ИВА-6НШ

ЦАРЯ.2772.005

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.005 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.007 СБ

1 шт.

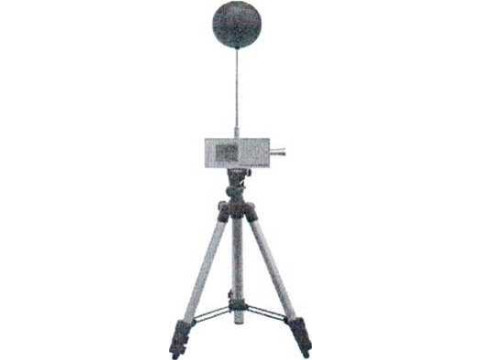

Термогигрометр ИВА-6НИ

Термогигрометр ИВА-6НИ

ЦАРЯ.2772.006

1 шт.

Зачерненный шар с зондом измерения температуры

ЦАРЯ.2550.001

1 шт.

Штатив телескопический

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.006 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.008 СБ

1 шт.

Приспособления и документация для юстировки и поверки термогигрометров ИВА-6

Кабель КУ-2 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А (Н.НИ) при поверке

ЦАРЯ.685611.007

1 шт.

**

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н) по интерфейсу RS485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

**

Кабель КИ-4 для подключения измерительных преобразователей термогигрометров ИВА-бА(Н.НИ) к СОМ-порту ПК при юстировке и поверке

ЦАРЯ.685611.009

1 шт.

**

Комплекс 12-ти канальный для юстировки и поверки до 12 преобразователей термогигрометров ИВА-6А(Н,НИ)

ЦАРЯ.685611.012

1 шт.

**

Переходная втулка для установки измерительного преобразователя в образцовый генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.008

1 шт.

**

Переходная втулка для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

**

Удлинительный кабель для подключения измерительных преобразователей ДВ2ТСМ модификаций А, Б к блоку индикации термогигрометров ИВА-6АР при поверке

ЦАРЯ.746612.010

1 шт.

**

Кабель для юстировки и поверки ДВ2ТСМ

ЦАРЯ.746612.013

1 шт.

**

Методика поверки

РТ-МП-6110-448-2019

1 экз.

**

* поставляется с термогигрометрами соответствующего исполнения:

* * поставляется по запросу Потребителя;

* ** поставляется с термогигрометрами укомплектованными цифровым выходом
