Анализаторы вольтамперометрические ТА-Lab
| Номер в ГРСИ РФ: | РБ 03 09 4669 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ООО «НПП «Томьаналит», г. Томск |
Анализаторы вольтамперометрические TA-Lab предназначены для измерений массовой концентрации элементов, анионов и катионов в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырьф биологических объектов и других материалов методом инверсионной вольтамперометрии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4669 21 |
| Наименование | Анализаторы вольтамперометрические ТА-Lab |
| Год регистрации | 2021 |
| Номер сертификата | 14237 |
| Дата регистрации | 2021-07-02 |
| Срок действия | 2024-12-06 |
| Получатель сертификата | ООО «НПП «Томьаналит», г. Томск, Российская Федерация (RU) |
Производитель / Заявитель
ООО «НПП «Томьаналит», г. Томск
Адрес: 634021, г.Томск, пр.Фрунзе, 240а, стр.14
Контакты: тел/факс: (3822) 241-795, 241-955, tan@mail.tomsknet.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДПТА.36.0035.000 МП (2010 г.) с изменением ДПТА.36.МП-1/14 (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: Томский ЦСМС (номер реестра - №097, шифр поверительного клейма - ВЭ)(НТК №05-11). |
Поверители
Скачать
|
Описание типа РБ 03 09 4669 21 [2015-11-25]
rb-03-09-4669-21_2015-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4669 21 [2011-09-13]
rb-03-09-4669-21_2011-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4669 21 [2021-08-01]
rb-03-09-4669-21_2021-08-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вольтамперометрические TA-Lab предназначены для измерений массовой концентрации элементов, анионов и катионов в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырьф биологических объектов и других материалов методом инверсионной вольтамперометрии.
Описание
Анализаторы вольтамперометрические TA-Lab (далее - анализаторы) представляют собой автоматизированные приборы настольного исполнения с тремя каналами измерений и двумя встроенными источниками ультрафиолетового облучения анализируемых растворов. Принцип действия - инверсионная вольтамперометрия с постояннотоковой, ступенчатой, дифференциальной импульсной и квадратно-волновой разверткой поляризующего напряжения. Для управления работой анализаторов, обработки, отображения и хранения результатов измерений используют программное обеспечение TA-Lab, установленное на IBM-совместимый персональный компьютер. Анализаторы подключают к компьютеру через USB-порт.

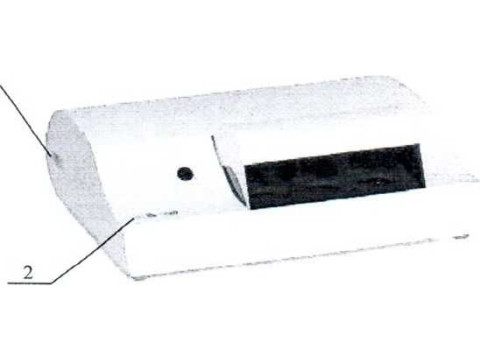

Внешний вид анализаторов и место пломбирования от несанкционированного доступа представлены на рисунке 1.
Рисунок 1
1 - место наклейки знака поверки;
2 — место нанесения знака утверждения типа;
3 - место пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) TA-Lab функционирует под управлением операционной системы Microsoft Windows 9x/NT/2000/XPzVista/7 и предназначено для управления работой анализаторов вольтамперометрических TA-Lab. Основные функции 110 TA-Lab:
- настройка и управление режимом работы анализатора;
- регистрации вольтамперных зависимостей;
- выделение и измерение величины аналитического сигнала;
- расчет результатов измерений и их характеристик погрешности;
- архивирование результатов измерений;
- печать результатов измерений.
ПО анализаторов разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО находится в файле Metrology.dll.
Идентификационные данные ПО приведены в таблице 1.
Таблица I - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TA-Lab |
|
Номер версии (идентификационный номер) ПО |
3.6.11 |
|
Цифровой идентификатор ПО |
aed35dd190а2ас0а55а51c500242bf4a965a8bbb |
Обязательные метрологические требования
Диапазон измерений массовой концентрации ионов цинка.
кадмия, свинца и меди, мг/дм3
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов цинка, кадмия, свинца и меди в аттестованных смесях:
- от 0,00010 до 0,0050 мг/дмЗ вкл., %
- св. 0.0050 до 1,0 мг/дмЗ вкл., %
Основные технические характеристики и метрологические относящиеся к обязательным метрологическим требованиям
Питание осуществляют от сети переменного тока напряжением. В частотой, Гц
Потребляемая мощность, ВА
Габаритные размеры, мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность при 25 °C, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от 0,00010 до 1,0
±25
±20
характеристики, не
от 198 до 242 от 49 до 51 не более 30
265x103x262
2,5
от 10 до 35
от 30 до 80
от 84 до 106,7
Б
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Комплектность анализаторов приведена в таблице 2.
2-
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор вольтамперометрический TA-Lab |
ТУ 4215-009-59681863-2010 |
1 ШТ. |
|
Электроды: амальгамный с защитным колпачком; хлорсеребряный с защитным колпачком; корпус для хлорсеребряного электрода |
ДПТА.02.0100СБ ДПТА.01.0100 СБ ДПТА.01.0101 СБ |
4 шт. 7 шт. 3 шт. |
|
Дозатор пипеточный (0,005-0.050) см3 |
ТУ 9452-002-33189998-2002 |
1 шт. |
|
Стаканчик кварцевый объемом 20 см’ |
ТУ 21-23-238-88 |
7 шт. |
|
Государственный стандартный образец состава водного раствора ионов кадмия |
ГСО 7472-98 |
5 см3 |
|
Государственный стандартный образец состава водного раствора ионов свинца |
ГСО 7252-96 |
5 см3 |
|
Государственный стандартный образец состава водного раствора ионов меди |
ГСО 7255-96 |
5 см3 |
|
Государственный стандартный образец состава водного раствора ионов цинка |
ГСО 7256-96 |
5 см3 |
|
Сетевой шнур питания трехпроводный, 1,5 м |
H03VV-R GGG 0,75 мм2 или подобный |
1 шт. |
|
Руководство по эксплуатации |
ДПТА.36.0030.000 РЭ |
I шт. |
|
Методика поверки |
ДПТА.36.0035.000 МП |
1 шт. |
|
Руководство пользователя по программному обеспечению |
ДПТА.36.0040.000 ПО |
1 шт. |
|
Кабель соединительный |
USB-AmBm |
1 шт. |
|
Диск с программным обеспечением |
CD |
1 шт. |
|
Упаковочная коробка из картона |
ГОСТ 7933 |
1 шт. |
Примечание - По согласованию с заказчиком осуществляется дополнительная комплектация анализаторов вольтамперометрических TA-Lab индикаторными электродами и электродами сравнения.
Поверка
осуществляется в соответствии с документом ДПТА.36.0035.000 МП «Анализатор вольтамперометрический TA-Lab. Методика поверки», согласованным ГЦИ СИ ФГУ
«Томский ЦСМ» в марте 2010 г. с изменением ДПТА.36.МП-1/14 от 28.11.2014
Основные средства поверки приведены в таблице 3. Таблица 3 - основные средства поверки
|
Наименование |
Метрологические характеристики | ||
|
диапазон |
погрешность, цена деления класс точности, НД |
5 | |
|
Государственный стандартный образец состава водного раствора ионов кадмия |
Аттестованное значение 1,0 г/дм3 |
Относительная погрешност аттестованного значения н< более 1,0 % |
ь |
Продолжение таблицы 3
|
Наименование |
Метрологические характеристики | |
|
диапазон |
погрешность, цена деления, класс точности, НД | |
|
Пипетки или дозатор пипеточный (2,00-10,0) см3 |
вместимость 10; 5,0 cmj дискретность установки доз 0,10 см ’ |
1 или 2 класса относительная погрешность дозирования не более 5 % |
|
Дозатор пипеточный (0,10-1,00) cmj |
дискретность установки доз 0,05 см3 |
относительная погрешность дозирования не более 5 % |
|
Дозатор пипеточный (0,0050-0,050) cmj |
дискретность установки доз 0,0005 см3 |
относительная погрешность дозирования не более 5 % |
Примечание - Допускается применение средств, не приведенных в таблице, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точностью.
Сведения о методах измерений
ГОСТ 31628-2012 Продукты пищевые и продовольственное сырье. Инверсионно-вольтамперометрический метод определения массовой концентрации мышьяка ГОСТ 31660-2012 Продукты пищевые. Инверсионно-вольтамперометрический метод определения массовой концентрации йода
ГОСТ 31866-2012 Вода питьевая. Определение элементов методом инверсионной вольтамперометрии
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 22729-84 Анализаторы жидкости ГСП. Общие технические условия
ТУ 4215-009-59681863-2010 Анализатор вольтамперометрический TA-Lab.
Технические условия
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
