Измерители-регуляторы микропроцессорные ТРМ500
| Номер в ГРСИ РФ: | РБ 03 10 5846 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
Измерители-регуляторы микропроцессорные ТРМ500 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5846 20 |
| Наименование | Измерители-регуляторы микропроцессорные ТРМ500 |
| Год регистрации | 2020 |
| Номер сертификата | 13568 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2024-09-16 |
| Получатель сертификата | ООО "ПО "ОВЕН", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПО "ОВЕН", г. Москва
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп. 5
Контакты: (495) 221-60-64, факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МИ 3067-2007. |
| Признание поверки | Первичная при выпуске из производства: ООО "Завод №423" (номер реестра - №РОСС RU.0001.310261, шифр поверительного клейма - ГМД)(НТК №11-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 5846 20 [2016-02-17]
rb-03-10-5846-20_2016-02-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5846 20 [2020-12-18]
rb-03-10-5846-20_2020-12-18.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы микропроцессорные ТРМ500 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.
Описание
Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока. Измеренный сигнал преобразуется в температуру в соответствии с настройками прибора и отображается на цифровом индикаторе прибора. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения температуры при помощи встроенного реле.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для внешнего подключения расположены на задней панели прибора.
Приборы изготавливаются в нескольких вариантах исполнений, отличающихся друг от друга количеством цифровых индикаторов и мощности встроенного реле.
Выходными сигналами приборов являются состояния контактов электромагнитных реле и транзисторного ключа для управления твердотельными реле.
Фотографии общего вида приборов приведены на рисунках 1 и 2.

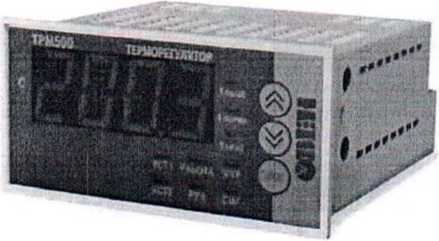

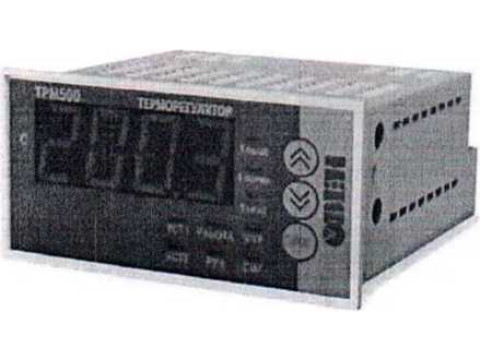

Рис.1 Общий вид приборов с одним цифровым индикатором

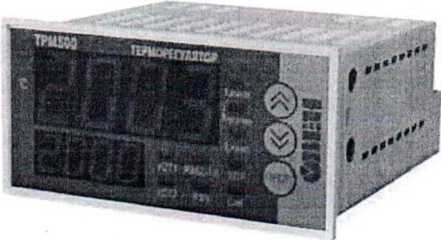

Рис.2 Общий вид приборов с двумя цифровыми индикаторами
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Измерители-регуляторы микропроцессорные ТРМ500» части ПО.
Для функционирования модулей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные программного обеспечения приведены в таблице 1:
Лист № 2
Всего листов 5
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное |
TRM500_EEPROM_ ПО 2.1.hex |
2.1 |
по номеру версий |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Технические характеристики
Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:
Таблица 2
|
Условное обозначение ИХС преобразователя |
Диапазон измерений, °C |
Значение единицы младшего разряда,°C |
Пределы допускаемой основной приведенной погрешности, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
|
Си 50 (а=0,00426 °C’1) |
минус 50...+200 |
0,1 |
±0,25 |
|
50 М (а=0,00428 °C’1) |
минус 99,9...+200 |
0,1 | |
|
Pt 50 (а=0,00385 °C'1) |
минус 99,9...+850 |
0,1 | |
|
50 П (а=0,00391 °C’1) |
минус 99,9...+850 |
0,1 | |
|
Си 100 (а=0,00426 °C'1) |
минус 50...+200 |
0,1 | |
|
100 М (а=0,00428 °C'1) |
минус 99,9...+200 |
0,1 | |
|
Pt 100 (а=0,00385 °C’1) |
минус 99,9...+850 |
0,1 | |
|
100 П (а=0,00391 °C1) |
минус 99,9...+850 |
0,1 | |
|
Си 500 (а=0,00426 °C'1) |
минус 50...+200 |
0,1 | |
|
500 М (а=0,00428 °C’1) |
минус 99,9...+200 |
0,1 | |
|
Pt 500 (а=0,00385 °C’1) |
минус 99,9...+850 |
0,1 | |
|
500 П (а=0,00391 °C’1) |
минус 99,9...+850 |
0,1 | |
|
500 Н (а=0.00617 °C’1’) |
минус 60...+180 |
0,1 | |
|
Си 1000 (а=0,00426 °C1) |
минус 50...+200 |
0,1 | |
|
1000 М (а=0,00428 °C’1) |
минус 99,9...+200 |
0,1 | |
|
Pt 1000 (а=0,00385 °C1) |
минус 99,9...+850 |
0,1 | |
|
1000 П (а=0,00391 °C'1) |
минус 99,9...+850 |
0,1 | |
|
1000 Н (а=0,00617 °C’1) |
минус 60...+170 |
0,1 | |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |||
|
ТХК (L) |
минус 99,9...+800 |
0,1 |
+0,5 /Л®1 > |
|
ТЖК(1) |
минус 99,9...+1200 |
0,1 * | |
|
ТНН (N) |
минус 99,9...+1300 |
0,1* | |
уДла документов
|
Условное обозначение НХС преобразователя |
Диапазон измерений, °C |
Значение единицы младшего разряда, °C |
Пределы допускаемой основной приведенной погрешности, % |
|
ТХА(К) |
минус 99,9...+1300 |
0,1* | |
|
ТМК(Т) |
минус 99,9...+400 |
0,1 | |
|
ТПП (S) |
0...+1750 |
0,1* | |
|
ТПП (R) |
0...+ 1750 |
0,1* | |
|
ТПР (В) |
+200...+1800 |
0,1* | |
|
ТВР (А-1) |
0...+2500 |
0,1* | |
|
ТВР (А-2) |
0...+1800 |
0,1* | |
|
ТВР (А-3) |
0...+1800 |
0,1* |
* При температурах свыше 999,9 °C цена единицы младшего разряда равна 1 °C,
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °C (нормальные условия) до от минус 20 °C или от (20 ± 5) °C до плюс 50 °C, на каждые 10 °C изменения температуры не превышают 0,5 предела допускаемой основной приведенной погрешности.
Напряжение питания переменного тока, В........................................от 90 до 264
Частота питающего напряжения, Гц..................................................от 47 до 63
Нормальные условия применения:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха, °C ...............................................20 ± 5
- относительная влажность воздуха, %.......................................................................до 80
- атмосферное давление, кПа.....................................................от 84,0 до 106,7
Рабочие условия применения:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха, °C.........................от минус 20 до плюс 50
- относительная влажность воздуха, %.......................................до 80 без конденсации
(при температуре до плюс 35 °C)
-атмосферное давление, кПа........................................................от 84,0 до 106,7
В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды ЕР54 со стороны передней.
В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.
Средняя наработка на отказ, не менее, ч..................................................100 000
Средний срок службы, не менее, лет.............................................................12.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплектность поставки прибора входят: Измеритель - регулятор микропроцессорный ТРМ500 Паспорт
1 шт.
Руководство по эксплуатации 1 экз.
Гарантийный талон 1 экз.
Методика поверки по требованию заказчика.
Поверка
осуществляется в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 10 октября 2007 г.
Основные средства поверки:
- магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0,02;
- потенциометр постоянного тока или калибратор напряжения постоянного тока, используемые в качестве меры напряжения с диапазоном выходного сигнала от 0 до 100 мВ; класс точности не более 0,05 (потенциометры постоянного тока Р306, Р348, Р363, ПП-63; универсальный переносной измерительный прибор типа УПИП-60М; компаратор напряжений РЗООЗ; калибратор напряжения П 320; установки Bl-12, Bl-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000).
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421214.007РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ТУ 4217-046-46526536-2014 «Измерители-регуляторы микропроцессорные ТРМ500. Технические условия».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
