Тепловычислители ТВ-07-К7

Номер в ГРСИ РФ: РБ 03 10 4927 17
Раздел: Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель: НПООО «ГРАН-СИСТЕМА-С», г. Минск
Скачать
Описание типа РБ 03 10 4927 17 [2013-02-11]
rb-03-10-4927-17_2013-02-11.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2020-12-17]
rb-03-10-4927-17_2020-12-17.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2014-05-20]
rb-03-10-4927-17_2014-05-20.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2018-04-06]
rb-03-10-4927-17_2018-04-06.pdf
Скачать
Нет данных о поставщике

Тепловычислители ТВ-07-К7 (далее - тепловычислители) предназначены для измерения и преобразования сигналов от датчиков потока, датчиков температуры, датчиков давления в соответствующие параметры теплоносителя с последующим вычислением, индикацией, хранением и передачей по каналам связи значений тепловой энергии и параметров теплоносителя.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 10 4927 17
Наименование Тепловычислители ТВ-07-К7
Год регистрации 2017
Номер сертификата 11482
Дата регистрации 2017-12-20
Срок действия 2022-12-20
Получатель сертификата НПООО "Гран-Система-С", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

НПООО "Гран-Система-С"

Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск

Контакты: (017) 265-82-03 / info@strumen.com

Поверка

Межповерочный интервал / Периодичность поверки 48/24 мес.
Методика поверки Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.2263-2020 (взамен МРБ МП.2263-2012). Межповерочный интервал: при применении в составе теплосчетчиков: первый (при выпуске из производства) - не более 48 месяцев, последующие - не более 24 месяцев; при применении в составе систем учета - не более 24 мес.

Поверители

Скачать

Описание типа РБ 03 10 4927 17 [2013-02-11]
rb-03-10-4927-17_2013-02-11.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2020-12-17]
rb-03-10-4927-17_2020-12-17.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2014-05-20]
rb-03-10-4927-17_2014-05-20.pdf
Скачать
Описание типа РБ 03 10 4927 17 [2018-04-06]
rb-03-10-4927-17_2018-04-06.pdf
Скачать

Описание типа

Назначение

Тепловычислители ТВ-07-К7 (далее - тепловычислители) предназначены для измерения и преобразования сигналов от датчиков потока, датчиков температуры, датчиков давления в соответствующие параметры теплоносителя с последующим вычислением, индикацией, хранением и передачей по каналам связи значений тепловой энергии и параметров теплоносителя.

Область применения: в составе теплосчетчиков и/или в составе автоматизированных систем учета водо- и теплоснабжения на промышленных предприятиях, в коммунальном хозяйстве, в жилых домах (в том числе отдельных квартирах), в административно-бытовых зданиях и на других объектах.

Описание

Тепловычислители ТВ-07-К7 изготавливаются двух исполнений:

- «СТРУМЕНЬ»;

- «Ultraheat», имеющие дополнительную единицу измерения тепловой энергии «Гкал».

Тепловычислители имеют от одного до двух независимых измерительных контуров. Тип измерительного контура определяется выбранным типом системы теплоснабжения: тупиковая горячеводная система (далее - ГВС); закрытая и, или открытая система теплоснабжения; магистраль.

Дополнительно к основным типам контуров тепловычислители могут иметь функции: измерения объема воды, температуры наружного воздуха ифШчисление массы.

Тепловычислители в максимальном исполнении имеют четыре канала вычисления тепловой энергии, четыре канала измерения объема, четыре канала измерения и два канала программирования температуры, два канала измерения и четыре канала программирования давления.

С тепловычислителями в качестве датчиков потока применяются преобразователи потока (счетчики воды, расходомеры, преобразователи расхода, датчики потока и т.п.), имеющие выходной импульсный сигналы частотой до 100 Гц с весом импульса от 0,001 до 1000 дм3/имп. Условное обозначение датчиков потока приведено в таблице 1.

В качестве датчиков температуры применяются термопреобразователи сопротивления (далее-ТСП), имеющие номинальную статическую характеристику (далее - НСХ) Pt500, 2-х проводную схему подключения.

В качестве датчиков давления применяются преобразователи избыточного давления, имеющие выходной сигнал силы постоянного тока от 4 до 20 мА, и диапазон измерения от 0,0 до 1,0 МПа или от 0,0 до 1,6 МПа, или от 0,0 до 2,5 МПа.

Внешний вид тепловычислителей приведен на рисунке 1. Структурная схема условного обозначения тепловычислителей приведена на рисунках 2-7. Схемы клеймения и пломбирования тепловычислителей от несанкционированного доступа приведены в приложении А к настоящему описанию типа.

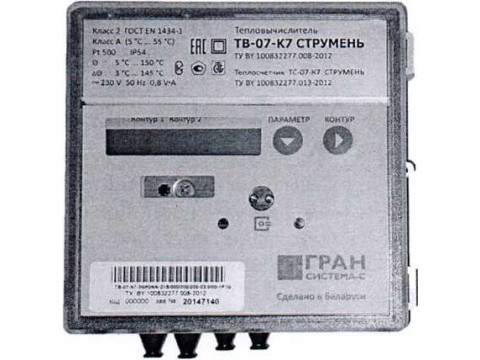

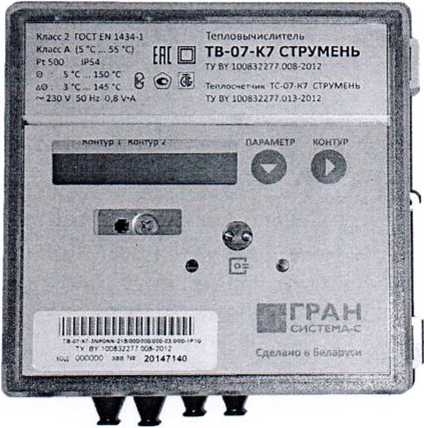

Рисунок 1 - Внешний вид тепловычислителей ТВ-07-К7

Тепловычислитель

Xi

TB-07-K7

-

Х2Х3Х4Х5ХбХ7

-

Хв/Хэ/Хю/Хп

-

Х12/Х13Х14

-

Х15Х16Х17Х18

- рисунок 3

|Т ип

- рисунок 4

- рисунок 5

- рисунок 6

- рисунок 7

Рисунок 2 - Структурная схема (начало)

Тепловычислитель

Xi

Исполнение:

- «СТРУМЕНЬ»

«СТРУМЕНЬ»

- «Ultraheat»

«Ultraheat»

ТВ-07-К7

Рисунок 3 - Структурная схема (продолжение)

Тепловычислитель Xi ТВ-07-К7 -

х2

Хз

х4

х5

Хб

х7

Обозначение типа измерительного контура 1:

- тупиковая ГВС

2

- закрытая, датчик потока в прямом трубопроводе

3

- закрытая, датчик потока в обратном трубопроводе

4

- открытая

5

- открытая и ГВС с раздельным подсчетом энергии

8

- ГВС с рециркуляцией

9

- магистраль

В

Температура холодной воды:

- не измеряется

N

- программируется

Р

- измеряется

М

Давление:

- программируется

р

- измеряется

D

- ХВ - программируется, ГВ - измеряется1’

S

Обозначение типа измерительного контура 2:

- отсутствует

0

- измерение объема

1

- тупиковая ГВС

2

- закрытая, датчик потока в прямом трубопроводе

3

- закрытая, датчик потока в обратном трубопроводе

4

- открытая

5

- измерение температуры наружного воздуха

6

- измерение объема и вычисление массы

7

- измерение объема горячей и холодной воды

А

- магистраль

В

Температура холодной воды:

- не измеряется

N

- программируется

Р

- измеряется

М

Давление:

- отсутствует

N

- программируется

Р

- измеряется

D

- ХВ - программируется, ГВ - измеряется1’

S

Рисунок 4- Структурная схема (продолжение)

документов.

[ ^дарственной реестр! I средств измерений

Республики Беларусь

Тепловычислитель Xi ТВ-О7-К7-Х2Х3Х4Х5Х6Х7

-

х8

/

Х9

/

Хю

/

Xi 1

Условное обозначение датчика потока канала 1:

- таблица 2

XXX

Условное обозначение датчика потока канала 2, 3, 4

- отсутствует

ООО

ООО

ООО

- тоже что и для канала 1 (таблица 2)

XXX

XXX

XXX

Рисунок 5 - Структурная схема (продолжение)

Тепловычислитель Xi ТВ-07-К7-Х2Х3Х4Х5Х6Х7-Х8/Х9/Х10/Х11 -

Хю

/

Хю

Xu

Длина кабеля от датчика температуры до тепловычислителя:

- 3 м

03,0

-5м

05,0

-10 м

10,0

- 25 м

25,0

- длина в метрах от 1 до 25 с шагом 0,5 м (по заказу)_

XX,X

Тип выходного сигнала датчика давления:

- каналы давления программируются

0

- от 4 до 20 мА

4

Диапазон измерения датчика давления:

- датчик давления отсутствует

0

- от 0 до 10ОО кПа

1

- от 0 до 1600 кПа

2

- от 0 до 2500 кПа

3

Рисунок 6 - Структурная схема (продолжение)

Тепловычислитель Xi TB-O7-K7-X2X3X4X5X6X7-X8/X9/Xio/Xii-X12/Xi3Xi4 -

Х15

Хю

Xl7

Хю

Единица измерения тепловой энергии:

-ГДж

1

- Гкал3) (по заказу)

2

Тип источника питания:

- без источника питания (для доставки воздушным транспортом)

0

- батарея на 5 лет

А

- батарея на 9 лет

С

- батарея на 13 лет

Е

- сетевой источник питания переменного или постоянного тока напряжением 24 В с разъемом

М

- сетевой источник питания переменного тока напряжением 230 В, длина кабеля 1,5 м

N

- сетевой источник питания переменного тока напряжением 230 В, длина кабеля 5 м

Р

Глубина архива:

- стандартная

0

- расширенная

1

- отсутствует

0

- M-BUS

В

- М-BUS (протокол по EN 13757)

Z

- RS-232

Е

- RS-485

F

- NB-loT (со встроенной антенной)3’

Т

- NB-loT (с внешней антенной)3’

и

- 3G модем (со встроенной антенной)4’

R

- 3G модем (с внешней антенной)4’

G

Рисунок 7 - Структурная схема (окончание)

осудзрственный реестр! '

Примечания:1) - только для типа контура 2;2) - только при поставке за пределы Республики Беларусь; 3> - только для исполнения ТВ-ОУ-КУ-ХгХзХдХбХбХу-Хв/Хд/Хю/Хи-Х^/ХиХ^-Х^Е^, N, P)Xi?T(U); 4> - только для исполнения ТВ-ОУ-КУ-ТВ-ОУ-КУ-ХгХзХдХбХбХуХв/Хэ/Хю/Хп-Xi2/Xi3Xi4-X15M(N, P)X17R(G).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики тепловычислителей приведены в таблице 1.

_____Таблица 1 - Основные технические и метрологические характеристики______

Наименование параметра

Значение

Количество измерительных контуров

от 1 до 2

Количество каналов вычисления тепловой энергии

от 1 до 4

Количество каналов измерения и преобразования импульсов от датчиков потока в значение объема

от 1 до 4

Количество каналов измерения и преобразования значения сопротивлений от датчиков температуры в значение температуры и каналов программирования значений температуры

от 1 до 4 и от 1 до 2

Количество каналов измерения и преобразования силы постоянного тока от датчиков давления в значение давления и каналов программирования значений давления

от 1 до 2 и от 1 до 4

Диапазон измерения температуры теплоносителя, °C

от 5 до 150*

Диапазон измерения разности температур теплоносителя Д0, °C (К)

от 3 до 145*

Диапазон измерения температур воздуха, °C

от минус 50* до 100*

Диапазон измерения расхода, м3/ч

от 0,006* до 300,000*

Диапазон измерения давления, кПа

от 0 до 2500*

Пределы допускаемой относительной погрешности каждого измерительного канала тепловычислителя при вычисления тепловой энергии Ес, %

±(О,5+Д0мин/Д0), где ДОмин, ДО - значения минимальной и измеренной разности температур, °C

Пределы допускаемой относительной погрешности каждого измерительного канала тепловычислителя при измерении и преобразовании импульсов в значение объема (массы) Ef.P( Ef.m), %

±0,1

Пределы абсолютной погрешности каждого измерительного канала тепловычислителя при измерении и преобразовании значения сопротивления в значение температуры At р, °C

±(0,1+0,001 Itl), где t - значение температуры, °C

Пределы допускаемой приведенной погрешности каждого измерительного канала тепловычислителя при измерении и преобразовании силы постоянного тока в значение давления уР, %

±0,25

Пределы допускаемой относительной погрешности тепловычислителя при измерении интервалов времени 5с, %

Реестр уреспублики Беларусь / / документов/ /

Продолжение таблицы 1

Наименование параметра

Значение       __

Время установления рабочего режима, с, не более

30

Номинальное напряжение питания через блоки питания, В:

- переменным током

- постоянным током

230, частота 50 Гц 24, частота 50 Гц

24

Номинальное напряжение питания от источников постоянного тока, В

3,6, емкость батареи 2,6; 7,7; или 17,0 А ч

Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 при питании:

- от сети переменного тока номинальным напряжением 230 В;

- от сети переменного или постоянного тока номинальным напряжением 24 В;

- от батарей

II

III

III

Время работы от батареи напряжением 3,6 В при температуре эксплуатации не более 35 °C, лет, не менее:

- емкостью 2,6 Ач (2 шт.)

- емкостью 7,7 Ач

- емкостью 17,0 А ч

5 9 13

Потребляемая мощность при питании от сети номинальным напряжением 230 В или 24 В, В А, не более

0,8

Максимальный ток потребления при питании от батарей номинальным напряжением 3,6 В, мА, не более

5

Оптический интерфейс

по ГОСТ IEC 61107-2011

Скорость обмена по оптическому интерфейсу, бит/с

2400

Цифровой интерфейс в зависимости от модификации

M-BUS, RS-232, RS-485, NB-loT, 3G или отсутствует

Скорость обмена по цифровым интерфейсам, бит/с

от 300 до 9600

Тип архива

часовой (до 2 мес.); суточный (12 мес.); месячный (до 3 лет), годовой (20 лет)

Степень защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015

IP54

Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018

А

Группа исполнения по устойчивости от воздействия окружающей среды по ГОСТ 12997-84

В4, но в диапазоне температур от 5 °C до 55 °C

Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84

Р1

Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84

( осударстеенный реестр] • U I измерений / /; U \ геатуолики Беларусь / i

Окончание таблицы 1

Наименование параметра

Значение

Диапазон температуры окружающего воздуха при транспортировании, °C

от минус 20 до 55

Масса, кг, не более

0,7

Габаритны размеры (ширина х высота х толщина), мм, не более

145 х 150 х 45

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

35 000

Примечание

*- Определяется диапазоном измерения датчика потока, температуры и давления.

Таблица 2 - Условное обозначение каналов измерения объема

Значение постоянного расхода qp, м3/ч

Значение максимального расхода qs, м3/ч

Значение минимального расхода q,, м3/ч

Условное обозначение канала

по диапазону

по весу мпульсов, дм3/имп.

- отсутствует

0

0

0

0,6

1,2

0,006

0

1

S - 0,1

0,012

0

5

1,0

2,0

0,01

1

1

S - 0,1

0,02

1

0

1,5

3

0,015

2

8

S - 0,1

0,03

2

1

2,5

5

0,025

3

1

S- 1

0,05

3

6

3,5

7

0,035

4

1

S- 1

0,07

4

5

6

12

0,06

5

4

S-1

0,12

5

0

10

20

0,1

6

8

S-1

0,2

6

0

15

30

0,15

7

2

S- 1

0,3

6

9

25

50

0,25

7

5

S- 10

0,5

7

0

40

80

0,4

7

6

S- 10

0,8

7

4

60

120

0,6

8

0

S- 10

1,2

8

2

100

200

1,0

9

2

S- 100

2,0

9

0

150

300

1,5

9

3

S- 100

3,0

9

1

- по отдельному заказу (от q> = 0,006 м3/ч до qs = 300 м3/ч)

Z

Z

Z

Тип импульсного выхода датчика потока:

- стандартные импульсы

S

- быстрые импульсы

F

- по отдельному заказу (от 0,01 до 1000 дм3/имп)

Z

Знак утверждения типа

Знак утверждения типа средств измерений наносится на лицевую поверхность тепловычислителя методом сеткографии и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки тепловычислителей приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование

Количество, шт.

Тепловычислитель ТВ-07-К7 («СТРУМЕНЬ» или «Ultraheat»)

1

Тепловычислители ТВ-07-К7. Паспорт

1

Тепловычислители ТВ-07-К. Руководство по эксплуатации

1)2)

МРБ МП.2263-2020 Тепловычислители ТВ-07-К7. Методика поверки

1)

«HMU_TSK7» Программа чтения данных с теплосчетчиков ТС-07-К7

2)

«lnitMainParam_HM_K7_M3» Программа параметризации теплосчетчиков ТС-07-К7

3)

Упаковка

1

Примечания: 1> - количество определяется договором на поставку;2) - см. www.strumen.by, www.strumen.com;3) - определяется договором на поставку.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ EN 1434-1-2018 Теплосчетчики. Часть 1. Общие требования.

ГОСТ EN 1434-4-2018 Теплосчетчики. Часть 4. Испытания с целью утверждения типа.

СТБ Р 51649-2004 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.

ТР ТС 004/2011 О безопасности низковольтного оборудования.

ТР ТС 020/2011 Электромагнитная совместимость технических средств.

TP 2018/024/BY Средства электросвязи. Безопасность.

ТУ BY 100832277.008-2012 Тепловычислители ТВ-07-К7. Технические условия.

МРБ МП.2263-2020 Тепловычислители ТВ-07-К7. Методика поверки.

Заключение

Тепловычислители ТВ-07-К7 соответствуют требованиям ТУ BY 100832277.008-2012, ГОСТ EN 1434-1-2018, ГОСТ EN 1434-4-2018, СТБ ГОСТ Р 51649-2004, ТР ТС 004/2011, ТР ТС 020/2011 (декларации о соответствии ЕАЭС BY BY/112 11.01. ТР004 003 25602, действительна до 22.01.2023; ЕАЭС BY/112 11.01. ТР004 003 41853, действительна до 01.07.2025), ТР 2018/024/BY (декларация о соответствии BY/112 11.01. ТР024 003 07930, действительна до 01.07.2025).

Межповерочный интервал при использовании в составе теплосчетчиков не более 48 месяцев - первый, при выпуске из производства и не более 24 месяцев -находящихся в эксплуатации, при использовании в качестве самостоятельного средства измерения не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в составе теплосчетчиков не более 48 месяцев -первый, при выпуске из производства и не более 24 месяцев - находящихся в эксплуатации, при использовании в качестве самостоятельного средства измерения не более 24 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. +375 17 78-98-13.

Аттестат аккредитации № BY/ 112 1.0025.

Смотрите также

Дата внесения: 2017-12-20
Действителен до: 2022-12-20
РБ 03 09 3257 17
Анализаторы молока серии EKOMILK
фирма "BULTEH 2000 Ltd."
Дата внесения: 2017-12-20
Действителен до: 2022-12-20
Default ALL-Pribors Device Photo
РБ 03 09 4862 17
Хроматографы жидкостные Ultimate 3000, Vanquish
фирма "Dionex Softron GmbH, a part Thermo Fisher Scientific"
Категория: Хроматографы
Дата внесения: 2017-12-20
Действителен до: 2022-12-20
РБ 03 06 6469 17
Комплексы оперативного контроля "Эксперт-Д"
ООО "НПК "Энергосервис-Резерв"
Дата внесения: 2017-12-20
Действителен до: 2021-12-21
Дата внесения: 2017-12-20
Действителен до: 2020-10-02
