Системы весоизмерительные упаковочно-этикетировочные серии AW
| Номер в ГРСИ РФ: | РБ 03 02 1581 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "Teraoka Seiko Co. Ltd.", Япония |
Системы весоизмерительные упаковочно-этикетировочные серии AW (далее - системы) предназначены для статического измерения массы грузов с последующей упаковкой и этикетированием.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1581 17 |
| Наименование | Системы весоизмерительные упаковочно-этикетировочные серии AW |
| Год регистрации | 2017 |
| Номер сертификата | 11484 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | фирма "Teraoka Seiko Co. Ltd.", Япония (JP) |
Производитель / Заявитель
фирма "Teraoka Seiko Co. Ltd."
Адрес: 13-12 Kugahara 5-Chome, OHTA-KU, Tokyo 146-8580
Контакты: Tel.: +81-3-3752-2131 Fax: +81-3-3752-2801
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МРБ МП.1953-2009 (систем, изготовленных до 20.12.17), ГОСТ OIML R 76-1-2014 (систем, изготовленных после 20.12.17). |
Поверители
Скачать
|
Описание типа РБ 03 02 1581 17 [2013-01-31]
rb-03-02-1581-17_2013-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1581 17 [2018-03-05]
rb-03-02-1581-17_2018-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1581 17 [2009-11-16]
rb-03-02-1581-17_2009-11-16.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные упаковочно-этикетировочные серии AW (далее - системы) предназначены для статического измерения массы грузов с последующей упаковкой и этикетированием.
Область применения - пищевые производства и фасовочные участки крупных супермаркетов.
Описание
Принцип действия систем основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал преобразуется в цифровой вид в устройстве обработки аналоговых данных и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешиваемого груза.
Конструктивно системы состоят из весоизмерительного модуля, компьютерного терминала с дисплеем и клавиатурой управления, маркираторами (принтер и аппликатор для нанесения этикетки), упаковочного модуля для упаковки товара в стретч пленку. Системы изготавливают в следующих конструктивных исполнениях:
- система AW-4600AT с фронтальной загрузкой-выгрузкой продукции, с возможностью установки до четырех автоматических маркираторов;
- система AW-4600CPR с фронтальной загрузкой и задней выгрузкой продукции, с возможностью установки до двух автоматических маркираторов;
- система AW-4600FX с фронтальной загрузкой-выгрузкой продукции с возможностью установки до двух неавтоматических маркираторов и возможностью фасовки без пластиковой подложки.
Системы имеют следующие устройства согласно ГОСТ OIML R 76-1-2011:
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары);
- устройство предварительного задания массы тары;
- полуавтоматическое устройство установки нуля;
- устройство установки весоизмерительного модуля по уровню.
Системы имеют следующие возможности:
- вычисление стоимости упакованных товаров;
- запись и хранение цен товаров и вызов их из энергонезависимой памяти;
- печатания этикетки;
- выдача отчетов по работе за определенный период времени;
- упаковывание продукции массой до 5 кг;
- максимальная производительность: для AW-4600AT - 36 упаковок в минуту, AW-4600CPR - 30 упаковок в минуту, AW-4600FX - 14 упаковок в минуту.
Программное обеспечение систем (версия не ниже 4.30) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы.
Схема пломбировки систем от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведены в Приложении А.

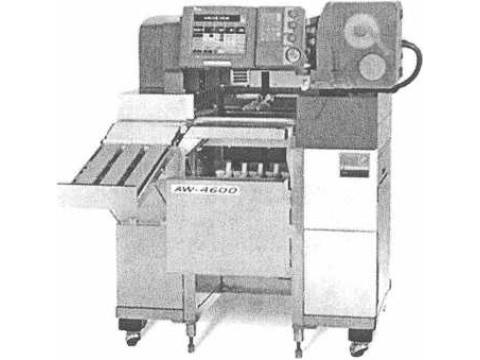

Внешний вид систем приведен на рисунке 1.

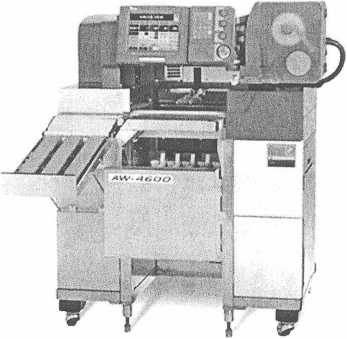

AW-4600AT
Рисунок 1 - Внешний вид систем весоизмерительных упаковочно-этикетировочных серии AW

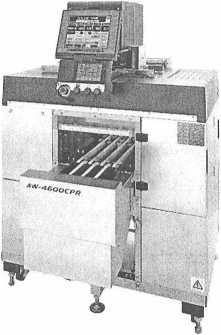

AW-4600CPR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весоизмерительного модуля систем приведены в таблице 1.
Знак утверждения типа наносится на титульный лист эксплуатационной
Таблица 1 - Основные метрологические и технические характеристики весоизмери
тельного модуля систем
|
Наименование характеристики |
Значение характеристики | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
Средний (III) | |
|
Максимальная нагрузка Maxi/Max2, кг |
3/6 |
6/15 |
|
Минимальная нагрузка Min, г |
20 |
40 |
|
Действительная цена деления (d 1/ d2) и поверочный интервал (ei/ е2), г |
1/2 |
2/5 |
|
Пределы допускаемой погрешности при первичной поверке - от Min до 500 е, - свыше 500 е, до 2000 ej - свыше 2000-ej до Мах, |
±0,5е, ±1,0е, ±1,5-ej | |
|
Диапазон выборки массы тары, кг |
от 0 до 2,999 |
от 0 до 5,998 |
|
Число поверочных интервалов, п-|/п2 |
3000/3000 | |
|
Примечание: пределы допускаемой погрешности при эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке | ||
Основные технические характеристики систем приведены в таблице 2.
Таблица 2 - Основные технические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установки на нуль (суммарный) устройств установки на нуль, не более |
4 % Мах |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % Мах |
|
Диапазон температуры окружающего воздуха, °C |
от 0 до плюс 35 |
|
Потребляемая мощность, В А, не более |
1500 |
|
Электрическое питание систем от сети переменного тока: - напряжением, В - частотой, Гц |
от 195,5 до 253 от 49 до 51 |
|
Габаритные размеры систем, мм, не более, для - AW-4600AT - AW-4600FX - AW-4600CPR |
1535x1060x1465 935x1010x1410 1537x1060x1157 |
|
Масса систем, кг, не более, для - AW-4600AT - AW-4600FX - AW-4600CPR |
440 280 440 |
Знак утверждения типа
документации (в правом верхнем углу) и на маркировочная^ методом типографической печати. Х/ТЯ
1чке систем
\ рДблини Беларусь/
Комплектность
В комплект поставки систем входит:
1. Система весоизмерительная упаковочно-этикетировочная серии AW 1 шт.
2. Руководство по эксплуатации. 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Teraoka Seiko Со. Ltd.», Япония.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания»
Заключение
Системы весоизмерительные упаковочно-этикетировочные серии AW соответствуют требованиям технической документации фирмы «Teraoka Seiko Со. Ltd.», Япония.
Системы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия № ТС BY/112 11.01. ТР004 003 03969 от 31.01.2014 действительна по 23.01.2019.
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
