Приборы для измерения температуры воды на различных глубинах СФ-19
| Номер в ГРСИ РФ: | РБ 03 10 4784 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Приборы для измерения температуры воды на различных глубинах СФ-19 (далее - приборы) предназначены для измерения температуры воды на различных глубинах в реках, водоемах, колодцах, скважинах и других водных объектах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4784 11 |
| Наименование | Приборы для измерения температуры воды на различных глубинах СФ-19 |
| Год регистрации | 2011 |
| Номер сертификата | 7529 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2217-2012 |
Поверители
Скачать
|
Описание типа РБ 03 10 4784 11 [2011-01-01]
rb-03-10-4784-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4784 11 [2012-04-04]
rb-03-10-4784-11_2012-04-04.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения температуры воды на различных глубинах СФ-19 (далее - приборы) предназначены для измерения температуры воды на различных глубинах в реках, водоемах, колодцах, скважинах и других водных объектах.
Область применения - гидрометеорология.
Описание
Прибор состоит из датчика температуры воды (первичного преобразователя) и пульта (вторичного преобразователя), на дисплее которого поочередно отображается информация о порядковом номере измерения температуры воды и собственно измеренное значение температуры воды. Датчик температуры воды (далее - датчик) выполнен на базе первичного преобразователя DTS12G (30 пл) и снабжен соединителем для удобства подключения к пульту.
Принцип действия прибора основан на преобразовании сопротивления датчика в электрический сигнал, поступающий на пульт, где происходит его преобразование в цифровой код, с последующим преобразованием в значение температуры.
Для измерения температуры воды датчик погружается непосредственно в воду на различную глубину (до 25 м). Информация о результатах последних десяти измерений температуры воды, сохраняется в энергонезависимой памяти прибора в течение 30 суток.
Результаты измерений, выполненные прибором, могут быть скопированы на жесткий диск персональной электронно-вычислительной машины и использованы для дальнейшей обработки и статистики.
Прибор имеет возможность сопряжения с персональной электронно-вычислительной машиной, выходной интерфейс - RS232C.
Прибор работоспособен при питании от встроенного источника тока напряжением от 4,5 до 6,6 В (элемент питания типа АА - 4 шт.).
Места пломбирования прибора и нанесения знака поверки указаны в приложении А (рисунок А. 1).

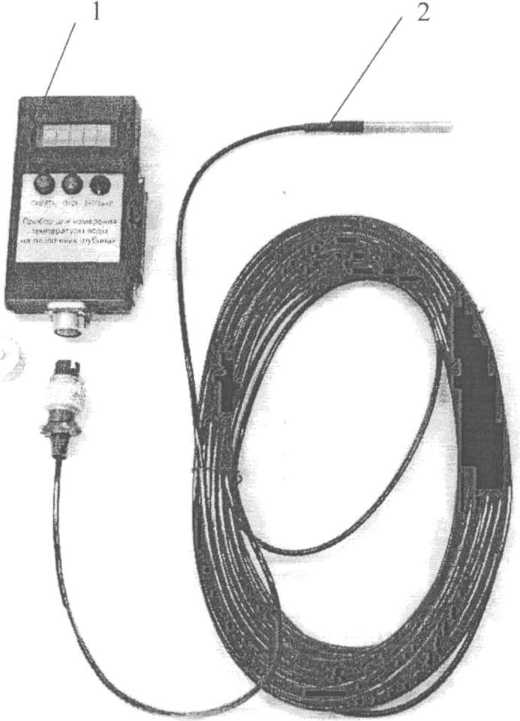

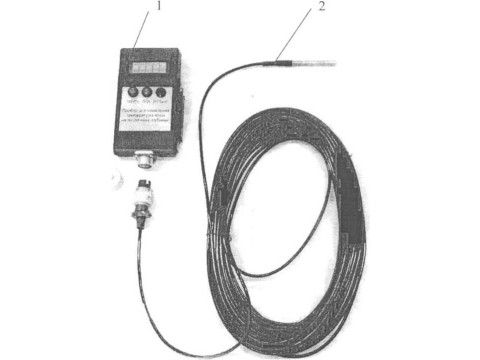

1 - пульт;
2 - датчик температуры воды.
Рисунок 1 - Прибор для измерения температуры воды на различных глубинах СФ-19. Внешний вид
лЖ
ГосударстэенХй I
доучен
Основные технические и метрологические характеристики
|
Диапазон измерения температуры воды Пределы допускаемой абсолютной погрешности измерения температуры воды в рабочем диапазоне температур Диапазон гидростатического давления Диапазон напряжения питания постоянного тока Ток потребления, не более Габаритные размеры, не более: |
от минус 5 QC до плюс 35 °C ±0,1 °C от 0 до 2500 гПа от 4,5 В до 6,6 В 250 мА |
|
- датчик температуры воды - пульт Масса, не более: |
(032x30100) мм (107,5 х 198x44) мм |
|
- датчик температуры воды - пульт Диапазон рабочих температур Средняя наработка на отказ, не менее Средний срок службы, не менее |
1,3 кг 0,5 кг минус 25 °C до плюс 35 °C 8000 ч 8 лет |
Знак утверждения типа
Знак утверждения типа наносится на табличку, располагаемую на нижней панели пульта, выполненную фотохимическим методом, и на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 1.
Таблица 1
|
Наименование |
Количество |
|
Пульт (с элементами питания типа АА (1,5 В) - 4 шт.) |
1 шт. |
|
Датчик температуры воды |
1 шт. |
|
Программное обеспечение 1530.100230519.6287-01 90 01 (компакт-диск) |
1 шт. |
|
Комплект кабелей в составе: | |
|
- кабель SCF-12/10 |
1 шт. |
|
- кабель SCUAB-3 |
1 шт. |
|
Футляр |
2 шт. |
|
Комплект запасных частей в составе: элемент питания типа АА (1,5 В) |
4 шт. |
|
Комплект тары |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт (со свидетельством о поверке) |
1 экз. |
|
Методика поверки МРБ МП. |
1 экз. |
[Государств’!'SI14 ПГ-ЙСТГЛ средств изгний Ч \ Неслуриики Ёал.кить / \Для довулТвьгТ/
Технические документы
ТУ BY 100230519.198-2011 "Прибор для измерения температуры воды на различных глубинах СФ-19".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".
МРБ МП.2217-2012 "Прибор для измерения температуры воды на различных глубинах СФ-19. Методика поверки".
Заключение
Приборы для измерения температуры воды на различных глубинах СФ-19 соответствуют требованиям ТУ BY 100230519.198-2011, ГОСТ 12.2.091-2002.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
