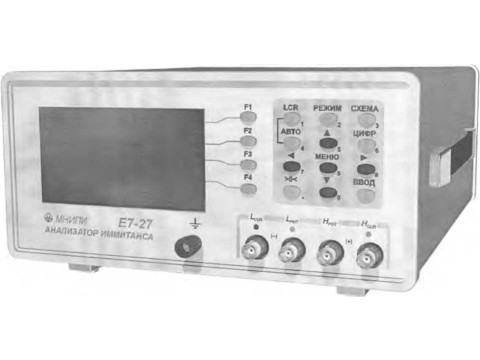

Анализаторы иммитанса Е7-27
| Номер в ГРСИ РФ: | РБ 03 16 4785 11 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Анализаторы иммитанса Е7-27 (далее - приборы) предназначены для измерения иммитансных величин электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 1 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4785 11 |
| Наименование | Анализаторы иммитанса Е7-27 |
| Год регистрации | 2011 |
| Номер сертификата | 7530 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2213-2012. |
Поверители
Скачать
|
Описание типа РБ 03 16 4785 11 [2014-02-06]
rb-03-16-4785-11_2014-02-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 4785 11 [2011-01-01]
rb-03-16-4785-11_2011-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы иммитанса Е7-27 (далее - приборы) предназначены для измерения иммитансных величин электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 1 МГц.
Область применения - для научных исследований, контроля качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.
Описание
В основу работы прибора положен метод вольтметра-амперметра.
Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.

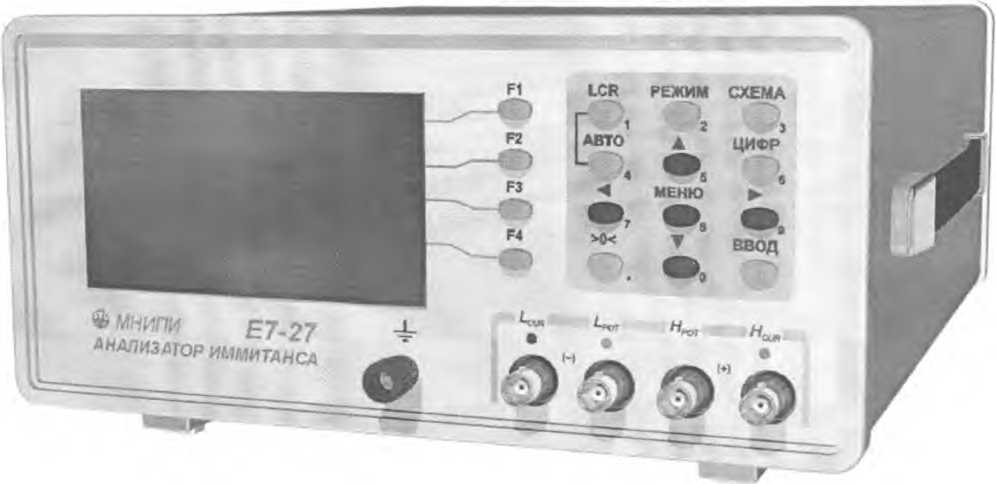

Внешний вид прибора приведен на рисунке 1.
'0СуД8К'Тяе>ж».
Рисунок 1 - Измеритель иммитанса Е7-26. Внешний вид
Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения оттиска знака поверки приведена в приложении А.
Лист
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Приборы работают от сети переменного тока напряжением (230±23) В частотой (50 ± 1) Гц.
По условиям применения приборы относятся к группе 5 по ГОСТ 22261 с диапазоном рабочей температуры от минус 20 °C до плюс 50 °C.
Прибор измеряет следующие физические величины (параметры):
Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
Ср, Cs - емкость в параллельной, последовательной схеме замещения;
Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
X - реактивное сопротивление в последовательной схеме замещения;
G - активная проводимость в параллельной схеме замещения;
В - реактивная проводимость в параллельной схеме замещения;
tg 5 - тангенс угла потерь (допускается обозначение D - фактор потерь);
Q - добротность;
IZ | - модуль комплексного сопротивления;
I Y | - модуль комплексной проводимости;
(р - угол фазового сдвига комплексного сопротивления;
Ide - ток утечки;
Д% - процентное отклонение величин R, L, С от номинального значения.
Диапазоны измерений соответствуют величинам, указанным в таблице 1.
Таблица 1
|
Физическая величина |
Диапазон измерений |
|
Lp, Ls |
от 1О’10 до 104Гн |
|
Ср, Cs |
от 10'15 до 1 Ф |
|
Rp, Rs, X, I Zl |
от 10'5 до 109 См |
|
G, В, I YI |
от 10'11 до 10 См |
|
D,Q |
от 10"4 до 104 |
|
<P |
от минус 180° до плюс 180° |
|
A% |
от 10‘3 до 999 % |
|
Ide |
от 10'7 до 10'3 А |
|
Примечание - Формат индикации 5 (в режиме МЕДЛЕННО - 6) десятичных разрядов. | |
Пределы допускаемой основной относительной погрешности измерения I Z|, %, определяются по формуле
5Z = ±A1 А2 АЗ А4, (1.1)
где А1... А4 - сомножители, определяемые из таблиц 2-5, соответственно.
Государственной реестр средств иэ:-ереньй РеспуСишн Ьеларусь
Таблица 2
|
5! о |
Предел измерений |
Диапазон измерений 1Z1, Ом |
Значение А1 на частотах | ||||
|
от 25 до 99 Гц |
от 100 до 1000 Гц |
от 1,001 до 10 кГц |
от 10,001 до 100 кГц |
от 100,001 до 1000 кГц | |||
|
10 МОм |
от 10б до 109 |
1Z1 1 + 0,2(-------1) 106 |
Izl 0,5 + 0,1(-------1) 106 |
— |
— |
— | |
|
1 МОм |
от 105 до 106 |
1Z1 0,5 + 0,1(-------1) 105 |
Izl 0,3 + 0,03(-------1) ю5 |
Izl 0,3 + 0,03(-------1) ю5 |
— |
— | |
|
100 кОм |
от 104 до 105 |
Izl О,5 + О,О5(-------1) 104 |
Izl 0,15 + 0,02(-------1) 104 |
Izl 0,2 + 0,02(-------1) 104 |
Izl 0,5 + 0,1(-------1) 104 |
— | |
|
10 кОм |
от 103 до 104 |
Izl 0,5 + 0,05(-------1) 103 |
Izl 0,1 +0,02(-------1) 103 |
Izl 0,2 + 0,02(-------1) 103 |
Izl 0,5 + 0,05(-------1) 103 |
Izl 2 + 0,4(-------1) 103 | |
|
1 кОм |
от 102 до 103 |
Izl 0,5 + 0,05(-------1) 102 |
Izl 0,1 +0,02(-------1) 102 |
Izl 0,2 + 0,02(-------1) 102 |
Izl 0,5 + 0,05(-------1) 102 |
Izl 0,8 + 0,15(-------1) 102 | |
|
100 Ом |
от 10 до 100 |
102 0,5 + 0,05(-------1) Izl |
104 0,15 + 0,02(-------1) Izl |
104 0,2 + 0,02(-------1) Izl |
102 0,5 + 0,05(-------1) Izl |
102 0,8 + 0,15(------1) Izl | |
|
10 Ом |
от 1 до 10 |
10 0,5 + 0,1(-------1) Izl |
10 0,3 + 0,03(-------1) Izl |
10 0,3 +0,03(-------1) Izl |
10 1 +0,1(-------1) Izl |
10 2 + 0,4(-------1) Izl | |
|
1 Ом |
от 10'5 до 1 |
1 1 + 0,2(-------1) Izl |
1 0,5 + 0,1(-------1) Izl |
1 0,5 + 0,1(-------1) Izl |
1 1 + 0,2(-------1) Izl |
— | |
|
Примечание - 1 Z | - измеренное значение модуля комплексного сопротивления, Ом | |||||||
Описание типа средства измерений
Таблица 3
|
Напряжение испытательного сигнала |
От 5 мВ до 10 мВ |
Св. 10 мВ до 30 мВ |
Св. 30 мВ до 100 мВ |
Св. 0,1 В до 0,3 В |
Св. 0,3 В до 1 В |
|
А2 |
10 |
5 |
3 |
1,5 |
1 |
Таблица 4
|
Скорость измерений |
БЫСТРО |
НОРМА МЕДЛЕННО |
|
АЗ |
3 |
1 |
Таблица 5
|
Устройство присоединительное |
УП-5 Кабель (4 шт.) У1ПЯИ.685631.112 |
УП-6 |
|
А4 |
1 |
1,5 + 0,015f при f < 100 кГц |
|
Примечание - f- частота испытательного сигнала, кГц. | ||
1.1.5 Пределы допускаемой основной погрешности измерения I Y|, R, L, С, X, G, В, D, Q, Q, (р, Ide в диапазоне температур окружающего воздуха (20 ± 2) °C - нормальных условий применения должны соответствовать значениям, приведенным в таблице 6.
Таблица 6
|
Измеряемая величина |
Пределы допускаемой основной относительной (8, %) и абсолютной (А) погрешности измерения |
|
1 Yl |
8у = ±8z |
|
Rs, RP, G |
3 = ±3z при Q< 0,1 |
|
5=±8z(l+Q) при Q> 0,1 | |
|
Ls, Lp, Cs, Cp, X, В |
8=±8z при D<0,l |
|
5=±5z(l+D) при D>0,l | |
|
D |
Ad=±25z/100 при D<1 |
|
Ad= ±(25z/100) D2 при D> 1 | |
|
Q |
Ao = 25z/100 при Q < 1 |
|
Aq = ±(25z/100) Q2 при Q> 1 | |
|
Ф |
AP=±(Sz/l%)-l° |
|
Ide |
Si = ±(3 + 50/1) |
Примечания
1 5z определяется по формуле (1.1).
2 D, Q - измеренное значение D, Q.
3 1- измеренное значение IdC, мкА.
Пределы допускаемой дополнительной погрешности измерения 3t, %, вызванной изменением температуры окружающего воздуха, определяются по формулам (1.2), (1.3)
6t = ±1 б| • (t-22) /20, если (22 °C < t < 50 °C) (1.2)
St = ±| б| • (18-t) /20, если (минус 20 °C < t <18 °C), (1.3)
где 5 - пределы допускаемой основной погрешности измерения, %; t - значение температуры окружающего воздуха, °C.
Диапазон частот испытательного сигнала..............от 25 Гц до 1 МГц с разрешением 1 Гц.
Пределы допускаемой относительной погрешности установки частоты испытательного сигнала.......................................................................................................±0,02 %.
Диапазон регулировки напряжения испытательного сигнала (среднее квадратическое значение).............................................................................................от 5 мВ до 1 В.
Разрешение установки напряжения испытательного сигнала.................................5 мВ.
Выходное сопротивление источника испытательного сигнала.....................(100 ±5) Ом.
Диапазон регулировки напряжения смещения........................от минус 40 до плюс 40 В.
Разрешение регулировки напряжения смещения...............................................20 мВ.
Запас по краям пределов измерений......................................................не менее 2 %.
Время одного измерения без времени выбора предела измерений на частоте испытательного сигнала 1 кГц не более:
- при скорости измерений «Быстро»...............................................................0,1 с;
- при скорости измерений «Норма».................................................................0,5 с;
- при скорости измерений «УСР.10»................................................................5,0 с.
Мощность, потребляемая прибором от сети питания, не более.............................20 ВА.
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Интерфейс связи с ПЭВМ типа PC АТ
Масса, кг, не более
Габаритные размеры, мм, не более.....................................................270 х 134 х 320.
Рабочие условия применения
Климатические воздействия:
|
- температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от минус 20 °C до плюс 50 °C; до 90 % при температуре 25 °C; от 60 до 106,7 кПа (от 460 до 800 мм рт. ст.). |
Механические удары многократного действия:
|
- число ударов в минуту - максимальное ускорение - длительность импульса |
Ю; 150 м/с2; 6 мс; |
- число ударов по каждому направлению воздействия 4000.
Предельные условия транспортирования
Климатические воздействия:
|
- температура окружающего воздуха - относительная влажность воздуха - атмосферное давление Транспортная тряска: |
от минус 25 °C до плюс 55 °C до 95 % при температуре 25 °C; от 60 до 106,7 кПа ( (от 460 до 800 мм рт. ст.). |
|
- число ударов в минуту - максимальное ускорение - продолжительность воздействия |
80 - 120; 30 м/с2; 2 ч. |
Прибор обеспечивает измерение процентного отклонения величин L, С, R от номинального значения.
Степень защиты оболочки по ГОСТ 14254-96
Степень защиты прибора от поражения электрическим током по ГОСТ 12.2.091-2002 -класс I.
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее......................................................... 15
Знак утверждения типа
Знак Утверждения типа наносится на заднюю панель прибора методом офсетной печати и на эксплуатационную документацию типографским методом.
Комплектность
Комплект поставки анализаторов иммитанса Е7-27 представлен в таблице 7.
Таблица 7__
|
Наименование |
Количество |
|
Анализатор иммитанса Е7-27 |
1 |
|
Устройство присоединительное У П-6 |
1 |
|
Устройство присоединительное У П-5 |
1 |
|
Кабель К-2 |
1 |
|
Зажим «крокодил», 4 мм |
1 |
|
Кабель интерфейсный |
1 |
|
Кабель |
4 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.118-2012 «Анализатор иммитанса Е7-27. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП.2213-2012 «Анализаторы иммитанса Е7-27. Методика поверки».
Заключение
Анализаторы иммитанса Е7-27 соответствуют требованиям ТУ BY100039847.118-2012, ГОСТ 22261-94.
Межповерочный интервал - не более 12 месяцев (при использовании в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
220053, г. Минск, Старовиленский тракт, 93
Телефон: 334-98-13
Аттестат аккредитации № BY/112 02.3.0.0055.
