Анализаторы зерна и зернопродуктов инфракрасные Granolyser

Назначение

Анализаторы зерна и зернопродуктов инфракрасные Granolyser предназначены для измерения массовой доли влаги, массовой доли белка (ячмень и пшеница), массовой доли сырой клейковины (пшеница), массовой доли жира (рапс и подсолнечник).

Область применения - сельское хозяйство, агропромышленный комплекс, пищевая и перерабатывающая промышленности.

Описание

Принцип действия анализатора зерна и зернопродуктов Granolyser основан на измерении интенсивности поглощения исследуемым образцом инфракрасного излучения. Значение параметров определяется по кривой поглощения, полученной экспериментальным путем для каждого вида продукта. Анализаторы построены на основе инфракрасного спектрометра. В состав анализаторов входят: источник инфракрасного излучения, работающий в спектральном диапазоне от 940 до 1560 нм,

Конструктивно анализаторы представляют собой лабораторные приборы с автоматизированным процессом измерения и обработки результатов.Анализатор выполнен в виде моноблока в металлическом корпусе, на передней панели которого расположены: сенсорный дисплей, приемник (выдвижной поддон), снабжен бункером (загрузочной воронкой) для загрузки пробы и принтером (чекопечатаю-щим устройством). При измерении проба автоматически загружается в измерительную ячейку и по окончании процесса измерения результаты^щ§Й№1 на сенсорный дисплей.

ff / S'-    \ ц

И              рееий I

U \                   II

Анализаторы имеют следующие сервисные функции:

- автоматическое усреднение результатов измерений показателей качества пробы и индицирование данных на дисплей, имеется возможность вывода данных на компьютер;

-выбор языка, установление времени, присвоение номера измеряемой пробе, хранение результатов измерений в базе данных;

- распечатка на встроенном принтере и вывод результатов измерений с последующей обработкой при помощи порта USB и интерфейса RS 232

Внешний вид анализатора приведен на рисунке 1.

Схема пломбировки анализаторов для защиты от несанкционированного доступа с указанием места для нанесения знака поверки клейма-наклейки приведена в приложении А к описанию типа.

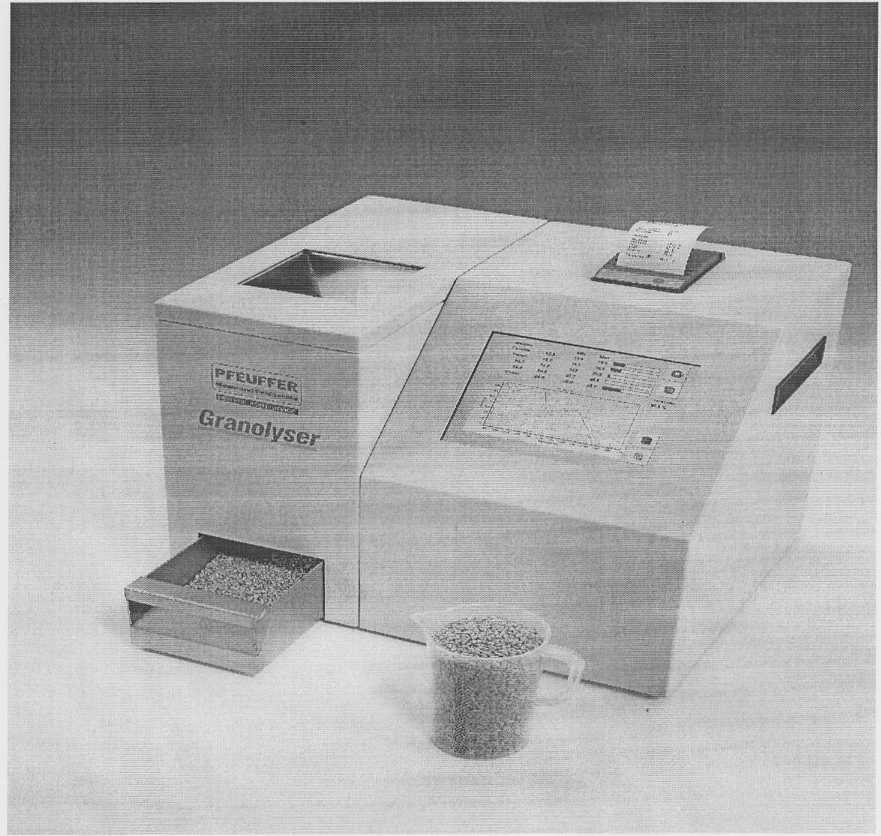

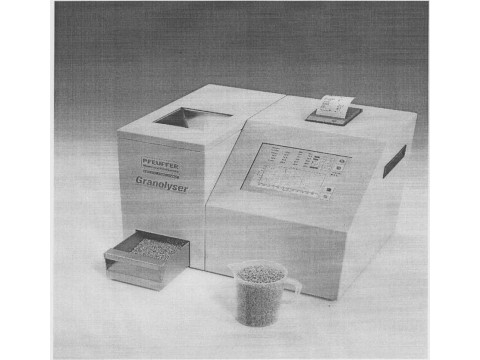

Рис. 1 Внешний вид анализатора зерна и зернопродуктов G]

:ег

\ Республики Беларусь / \Для документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Спектральный диапазон, нм

от 940 до 1560 от 950 до 1540

Рабочий диапазон, нм

Диапазоны измерений содержания компонента (С ), %:

Допускаемая абсолютная погрешность при измерении содержания компонентов Д %

Условия эксплуатации анализаторов, при которых обеспечиваются норми

рованные метрологические характеристики:

- температура окружающего воздуха, °C

от 10 до 40

от 20 до 80

от 84 до 106,7

- относительная влажность воздуха, %

- атмосферное давление, кПа

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на лицевую панель анализатора фотолитографическим способом и типографским способом на титульный лист руководства по эксплуатации.

Государсжнаый средств измерений Республики йвда

Ди досувштов

Комплектность

Состав комплекта поставки влагомера приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- Техническая документация фирмы-изготовителя «Pfeuffer GmbH», Германия - МРБ МП. «Анализаторы зерна и зернопродуктов » Методика поверки

Заключение

Анализаторы зерна и зернопродуктов Granolyser соответствуют техническим характеристикам фирмы - изготовителя«Р£еийег GmbH», Германия.

Межповерочный интервал - 12 месяцев.
