Газоанализаторы ЕL6010
| Номер в ГРСИ РФ: | РБ 03 09 4787 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 09 4787 11 [2012-07-05]
rb-03-09-4787-11_2012-07-05.pdf
|
Скачать |
Газоанализаторы EL6010 в комплекте с аналитическим модулем Uras 14 предназначены для проведения непрерывного газового анализа оксида углерода СО и метана СН4 в технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4787 11 |
| Наименование | Газоанализаторы ЕL6010 |
| Год регистрации | 2011 |
| Номер сертификата | 7532 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "АВВ Automation GmbH", Германия (DE) |
Производитель / Заявитель
фирма "АВВ Automation GmbH"
Адрес: Stierstaedter Str. 5, Frankfurt am Main
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии ПГС, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МП. ГМ 1392-2011. |
Поверители
Скачать
|
Описание типа РБ 03 09 4787 11 [2012-07-05]
rb-03-09-4787-11_2012-07-05.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы EL6010 в комплекте с аналитическим модулем Uras 14 предназначены для проведения непрерывного газового анализа оксида углерода СО и метана СН4 в технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Описание
Газоанализаторы состоят из электронного блока управления модели EL6010CU и аналитического модуля Uras 14.
Блок управления EL 6010CU выполняет следующие функции:
• Обработка и преобразование измеренных значений, поступающих от аналитического модуля;
• Корректировка значений, например, коррекция взаимного влияния;
• Контроль функций прибора, например, калибровки;
• Функции отображения и управления;
• Связь с внешними системами.
Аналитический модуль Urasl4 представляет собой фотометрический датчик, работающий в инфракрасной области спектра и использующий метод недисперсного инфракрасного поглощения (NDIR - Non-Dispersive Infrared Absorption).
В состав электрических интерфейсов для выходных сигналов измеряемых величин и для связи с внешними системами входят:
- модуль аналоговых выходов с двумя аналоговыми выходными сигналами (4 - 20) мА;
- модуль цифрового вывода с тремя цифровыми выходами;
- модуль связи с персональным компьютером с интерфейсами RS485/RS232.
Пломбирование от несанкционированного доступа производится заливкой пломбировочной мастикой винтов, указанных на рисунке 1. На лицевую панель газоанализатора наносится наклейка (знак органа, осуществляющего поверку), выдается свидетельство о поверке.
Место опломбирования

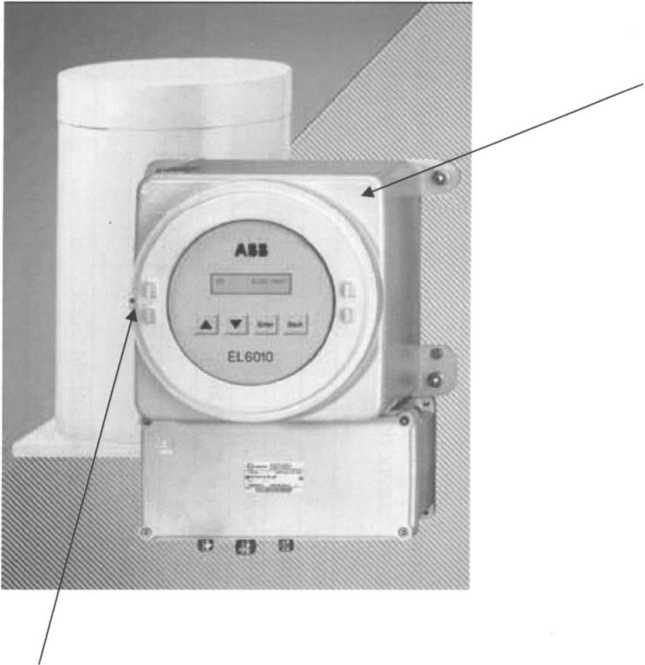

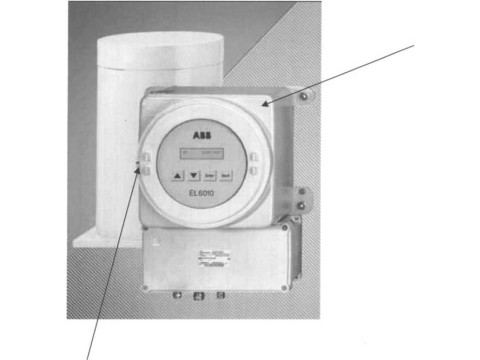

Рисунок 1. Схема опломбирования газоанализатора и нанесения знака клейма-наклейки
Место нанесения клейма-наклейки
Государствен*-*" реестр I средств измерений / \ Республики Беларусь/ \ Для документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов приведены в таблицах 1, 2
Таблица 1 Основные метрологические характеристики ________________________________________
|
Наименование характеристики |
Анализируемый компонент | |
|
СО |
СН4 | |
|
1. Диапазон измерений, ррм |
от 0 до 10 |
от 0 до 250 |
|
2. Диапазон изменения аналогового выходного сигнала, мА |
от 4 до 20 | |
|
3.Основная погрешность измерений, не более |
2 % от верхнего предела измерений + Упп: | |
|
4. Вариация показаний, % от диапазона |
0,5 | |
|
5. Предел обнаружения, % от диапазона |
0,5 | |
|
Примечания: 1 • Ynrc - погрешность аттестации стандартных образцов газового состава, использованных при метрологическом контроле. 2 . Погрешность измерения компонентов в условиях эксплуатации нормируется в методиках выполнения измерений, аттестованных в установленном порядке. | ||
Таблица 2 Основные технические характеристики
|
Наименование характеристики |
Блок управления EL6010CU |
Аналитический модуль Uras 14 |
|
1.Масса, кг, не более: |
21 |
26 |
|
2.Габаритные размеры, мм, не более: |
455x360x200 |
250x250x460 |
|
3 Рабочий диапазон температуры окружающей среды, °C: |
5-45 | |
|
4 Потребляемая мощность, Вт, не более: |
187 | |
|
5 Рабочий диапазон напряжения питания, В |
100-240 | |
|
6 Расход анализируемого газа, л/ч |
от 20 до 100 | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию или на этикетку с наименованием модели газоанализатора.
Комплектность
- Газоанализатор в комплекте: блок управления модели EL6010CU и аналитический модуль Uras 14;
- эксплуатационная документация;
- Методика поверки «МП.ГМ 1392-2011. Газоанализатор EL6010. Методика поверки».
Нормативные документы
Техническая документация фирмы-изготовителя.
Методика поверки: «МП.ГМ 1392-2011. Газоанализатор EL6010. Методика поверки».
Заключение
Газоанализатор EL6010 в комплекте с аналитическим модулем Uras 14 соответствует требованиям технической документации фирмы «ABB Automation GmbH», Германия.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. +375 232 684401.
Межповерочный интервал (при использовании газоанализаторов в сфере законодательной метрологии) - 6 месяцев.
