Газоанализаторы промышленные FIDAMAT 6
| Номер в ГРСИ РФ: | РБ 03 09 3003 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 09 3003 11 [2012-05-14]
rb-03-09-3003-11_2012-05-14.pdf
|
Скачать |
Г азоанализаторы промышленные FIDAMAT 6 (далее газоанализаторы) предназначены для измерения концентрации суммы углеводородов в воздухе, азоте или инертных газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3003 11 |
| Наименование | Газоанализаторы промышленные FIDAMAT 6 |
| Год регистрации | 2011 |
| Номер сертификата | 7559 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS AG"
Адрес: Ostliche Rheinbruckenstr. 50, 76187 Karlsruhe
Контакты: +49 (721) 595-7017 / +49 (721) 595-6859 / www.siemens.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии необходимых ПГС, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП 1631-2006. |
Поверители
Скачать
|
Описание типа РБ 03 09 3003 11 [2012-05-14]
rb-03-09-3003-11_2012-05-14.pdf
|
Скачать |
Описание типа
Назначение
Г азоанализаторы промышленные FIDAMAT 6 (далее газоанализаторы) предназначены для измерения концентрации суммы углеводородов в воздухе, азоте или инертных газах.
Область применения - контроль воздуха рабочей зоны, атмосферного воздуха населённых пунктов, контроль промышленных, транспортных выбросов и технологический контроль. Газоанализаторы предназначены для использования в невзрывоопасных зонах помещений и наружных установок.
Описание
Газоанализаторы являются стационарными приборами непрерывного действия.
Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси. Газоанализаторы, настройка которых проводилась с использованием поверочных газовых смесей, таких как углеводородный газ + воздух, не могут быть использованы для определения содержания углеводородов в азоте и инертных газах (справедливо и обратное).
Газоанализатор представляет собой встраиваемый модуль 19" для монтажа в поворотное шасси, шкафы с телескопическими или опорными направляющими.
На лицевой панели газоанализатора расположены:
> жидкокристаллический дисплей, на котором отображается результат измерений (массовая концентрация углеводорода в мг/м3 или объёмная доля углеводорода в перерасчёте на метан CH4(Ci), пропан СбЩ (Сз) или гексан C$Hi4 (Q)), текущий измерительный диапазон и строка состояния газоанализатора;
> клавиши управления.
Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.
Газоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два программируемых аналоговых выхода (выбор из (0-20) мА, (2-20) мА, (4-20) мА), цифровой выход RS-485. По дополнительному заказу газоанализ^нч^может комплектоваться конвертерами RS-232, TCP/IP-Ethemet. В состав газоамде|йЙЙ^< по дополнительному заказу может входить каталитический фильтр на метан (для jpiiKppjm скмкш
углеводородов за вычетом метана). Степень защиты по ГОСТ 1 0.

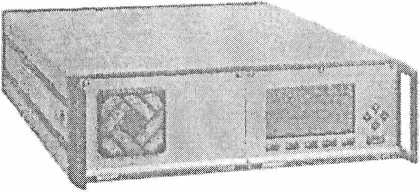

Внешний вид газоанализатора промышленного FIDAMAT 6 представлен на фото 1.
Фото.1 Внешний вид газоанализатора промышленного FIDAMAT 6
Технические и метрологические характеристики газоанализатора промышленного
FIDAMAT 6 представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Определяемые газы |
Сумма углеводородов |
|
Фоновый газ |
Воздух, азот, инертные газы |
|
Диапазоны измерений массовой доли компонента в смесях, РРт |
0 - 10, 0 - 100, 0 - 1000, 0 - 5000, 0- 10000, 0 - 99999 |
|
Предел допускаемой основной погрешности измерения концентрации суммы углеводородов, % |
± ((значение погрешности калибровочного газа С3Н8) + 2% от диапазона измерений) |
|
Предел допускаемой дополнительной погрешности, приведенной к минимальному диапазону измерений, обусловленной изменением температуры окружающей среды на каждые 10 °C, % |
± 1 |
|
Предел допускаемой дополнительной погрешности, приведенной к диапазону измерений, обусловленной изменением давления измеряемого газа на 1%, % |
±2 |
|
Предел допускаемой дополнительной погрешности, приведенной к диапазону измерений, обусловленной изменением давления окружающей среды на 5 кПа, % |
± 1 |
|
Диапазон температуры рабочей среды, °C |
0-200 |
|
Диапазон температуры окружающей среды, °C |
5 — 45 |
|
Аналоговый выходной сигнал, мА |
0/2/4-20 |
|
Цифровые выходы |
RS485(ELAN), RS232, TCP/IP-Ethernet |
|
Диапазон расхода анализируемого газа, л/мин |
0,3 - 1,0 |
|
Время прогрева до достижения максимальной точности, час |
3 |
|
Напряжение питания, В |
(230)"^ls% |
|
Потребляемая мощность, ВА |
150 ^7___- |
|
Масса, не более, кг |
23 |
|
Габаритные размеры, не более, мм |
177x465x^5^ Ж,1 \ А |
|
Степень защиты оболочки |
IP^On I —\ п Г~~¥Г*Гг,,':,|Ы’,йре<РР1 |
среде та ('З^ерении Pecn/ntt™ Беларусь \ Д ля документов/
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Газоанализатор промышленный |
FIDAMAT 6 |
1 |
В соответствии с заказом |
|
Эксплуатационная документация |
1 |
Нормативные документы
Техническая документация фирмы «SIEMENS AG», (Германия).
МРБ МП 1631-2006 Газоанализаторы промышленные FIDAMAT 6. Методика поверки.
Заключение
Тип «Газоанализаторы промышленные FIDAMAT 6» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Газоанализаторы промышленные FIDAMAT 6 соответствуют технической документации фирмы « «SIEMENS AG», (Германия).
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний РУП «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56,230003, г. Гродно, факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms_grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
