Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ

Назначение

Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ (далее - измерители) предназначены для определения предельной температуры фильтруемости на холодном фильтре дизельных и бытовых печных топлив в лабораторных условиях.

Область применения - промышленные предприятия и научно-исследовательские лаборатории.

Описание

Метод определения предельной температуры фильтруемости дизельных и бытовых печных топлив на холодном фильтре заключается в постепенном охлаждении испытуемого топлива с интервалом в 1 °C и стекании его через проволочную фильтрационную сетку при вакууме 1961 Па в соответствии с ГОСТ 22254-92 и СТБ ЕН 116-2002.

Измеритель состоит из измерительного блока и держателя пипетки, совмещенного с узлом фильтрации, двух оптических датчиков уровня и термометра. Измерительный блок включает в себя пневмораспределитель, вакуумный насос, буферную емкость (вакуумный ресивер), системы шумоподавления и фильтрации воздуха, блок обработки сигналов и блок питания. Интерфейсная часть представлена четырехстрочным символьным индикатором и шестнадцати кнопочной клавиатурой.

Измеритель выполняет следующие функции:

- измерение и индикацию текущей температуры нефтепродукта с целью обнаружения предельной температуры фильтруемости;

- создание разрежения 1961,28 Па.

Напряжение питания измерителя осуществляется от сети переменного тока напряжением (230 ± 23) В, частотой (50 ± 1,0) Гц.

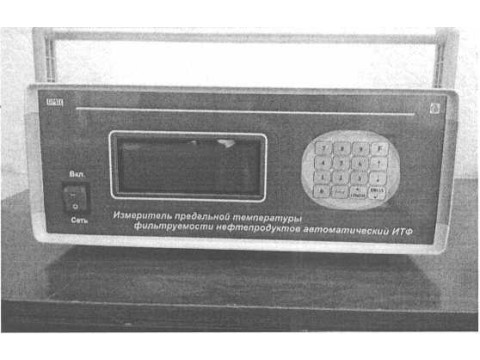

Внешний вид измерителя приведен на рисунке 1.

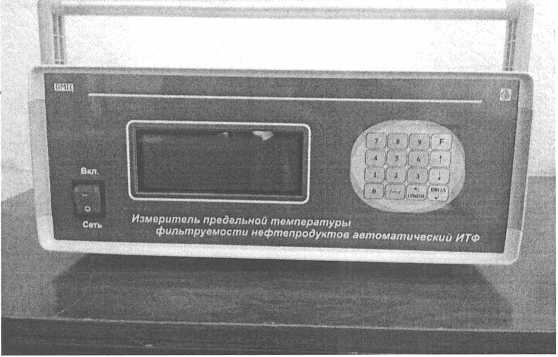

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

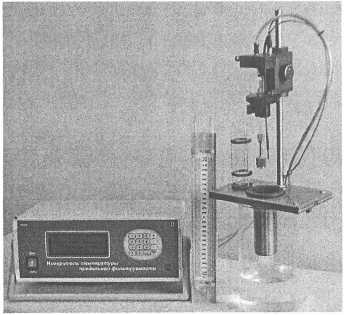

Рис. 1 Внешний вид измерителя

Основные технические и метрологические характеристики

Диапазон измерений температуры образца нефтепродукта от минус 70 °C до плюс 50 °C.

Пределы допускаемой абсолютной погрешности измерения температуры нефтепродукта составляют ± 0,5 °C.

Диапазон рабочих температур от 15 °C до 25 °C.

Время установления рабочего режима не более 10 мин.

Время непрерывной работы не ограничено.

Потребляемая мощность не более 50 В А.

Габаритные размеры измерителя не более 380x250x150 мм.

Масса измерителя не более 5 кг.

Средний срок службы не менее 6 лет.

Знак Утверждения типа

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель измерителя методом струйной печати.

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

Технические документы

ГОСТ 22254-92 "Топливо дизельное. Метод определения предельной температуры фильтруемости на холодном фильтре".

СТБ ЕН 116-2002 "Топливо дизельное и бытовое жидкое. Метод определение предельного значения температуры фильтруемости".

ТУ BY 100270996.011-2008 "Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ. Технические условия".

МРБ.МП 1816-2008 "Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ. Методика поверки" с извещением №1.

Заключение

Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ соответствуют ГОСТ 22254-92, СТБ ЕН 116-2002 и техническим условиям ТУ BY 100270996.011-2008.

Измерители соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 13097 от 29.07.2015).

Межповерочный интервал- не более 12 месяцев (для измерителей, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
