Термометры универсальные электрические ТУЭ-48

Назначение

Термометр сопротивления универсальный электрический ТУЭ-48 (далее - термометр) предназначен для дистанционного измерения температуры масла, охлаждающей жидкости и воздуха в карбюраторе авиационного двигателя летательных аппаратов.

Термометр устанавливаются на пассажирских, транспортных самолетах, вертолетах и на других летательных аппаратах.

Описание

Термометр представляет собой комплект, состоящий из измерителя ТУЭ-48 и приемника П-1 В ТУ 25-04-1251-76. Принцип действия термометра ТУЭ-48 основан на изменении сопротивления теплочувствительного элемента приемника, в зависимости от температуры измеряемой среды, включенного в одно из плеч мостовой схемы измерителя, что в свою очередь изменяет величину и соотношение токов в рамках прибора. Действие магнитоэлектрического логометра основано на свойстве вращающегося постоянного магнита, собранного на одной оси со стрелкой, устанавливаться по направлению оси результирующего магнитного поля между полем постоянного магнита и полем, создаваемым токами, протекающими в рамках.

Логометр устанавливается вместе с резисторами общее основание измерителя и помещается брызгонепроницаемый со стороны стекла корпус.

Общий вид и схема клеймения приборов приведены

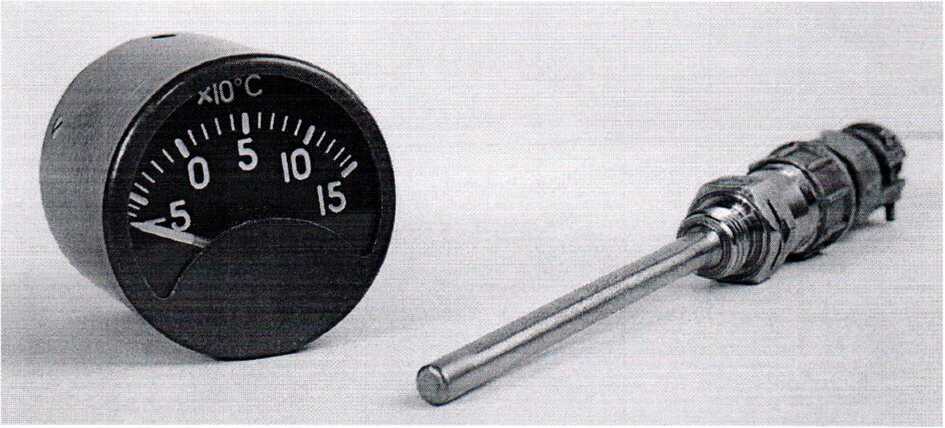

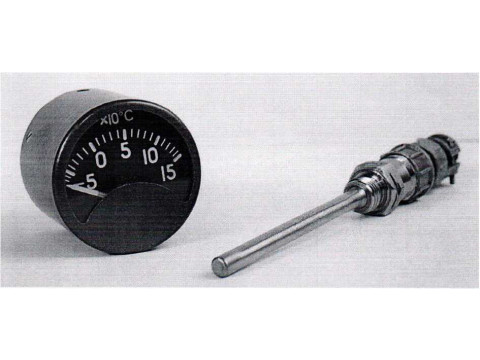

Рисунок 1 - Общий вид термометра ТУЭ-48

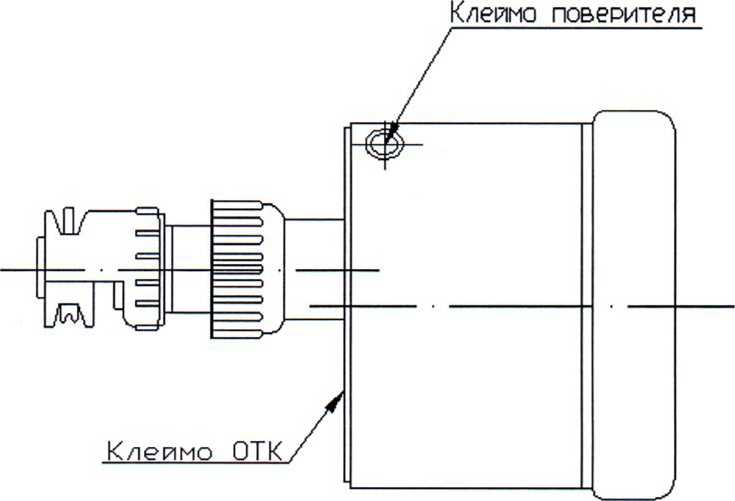

Рисунок 2 - Схема клеймения термометра ТУЭ-48

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений от минус 70 °C до плюс 150 °C.

Пределы допускаемой основной абсолютной погрешности термометра равны ±5 °C в диапазоне измерений от минус 40 °C до плюс 130 °C.

Пределы допускаемой основной абсолютной погрешности термометра равны ±10 °C в диапазонах измерений от минус 70 °C до минус 50 °C и от плюс 140 °C до пл юс 150 °C.

Пределы допускаемой абсолютной погрешности измерителя в диапазоне измерений от минус 40 °C до плюс 130 °C:

- при температуре окружающего измеритель воздуха (20 ± 5) °C равны ±3 °C;

- при температуре окружающего измеритель воздуха (50 ± 3) °C равны ±5 °C;

- при температуре окружающего измеритель воздуха минус (60 ± 3) °C равны ±6 °C.

Пределы допускаемой дополнительной погрешности, вызванной изменением положения (наклоном) измерителя от нормального положения на 90° вправо, влево и от себя, равны значению пределов допускаемой основной погрешности.

Ток потребления не более 60 мА.

Масса измерителя не более 0,265 кг.

Масса приемника не более 0,12 кг.

Габаритные размеры измерителя (диаметр х длина) не более 60 х 110 мм.

Габаритные размеры приемника ПИВ (диаметр х длина) не более 26 х 187,5 мм.

Гарантийный срок эксплуатации 8 лет, наработка 750 ч налета.

Гарантийный срок эксплуатации приемника П-1 В в соответствии с ТУ 25-04-1251-76.

Назначенный ресурс измерителя 6000 ч налета при трех ремонтах в течение срока службы 20 лет.

При эксплуатации измерителя на пассажирских, транспортных и десантнотранспортных самолетах назначенный ресурс 30000 ч налета при двух ремонтах в течение срока службы 25 лет, на вертолетах 15000 ч налета при четырех ремонтах в течение срока службы 20 лет.

Рабочие условия эксплуатации измерителя:

- температура окружающего воздуха от минус 60 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30 % до 80 %:

- нормальное рабочее положение - вертикальное положение циферблата;

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-1250-76 «Термометр универсальный электрический ТУЭ-48», МП.ВТ.171-2007 «Термометр универсальный электрический ТУЭ-48.

Методика поверки».

Заключение

Термометр универсальный электрический ТУЭ-48 соответствует требованиям ТУ 25-04-1250-76.

Термометр универсальный электрический ТУЭ-48 подлежит первичной поверке.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008
