Термометры воздуха электрические ТВ-11 и ТВ-19

Назначение

Термометры воздуха электрические ТВ-11 и ТВ-19 (далее - термометры) предназначены для измерения осредненной температуры воздуха в кабине или отапливаемых отсеках летательных аппаратов.

Термометр устанавливаются на пассажирских, транспортных самолетах, вертолетах и на других летательных аппаратах.

Описание

Термометр ТВ-11 состоит из измерителя ТВ-1 и трех приемников температуры П-1В ТУ 25-04-1251-76. Термометр ТВ-19 состоит из измерителя ТВ-1 и трех приемников температуры П-9Т ТУ 25-04-127-74. Принцип действия термометров основан на изменении сопротивления теплочувствительных элементов приемников (П-1 В или П-9Т) в зависимости от температуры измеряемой среды, включенных в одно из плеч мостовой системы измерителя, что в свою очередь изменяет величину и соотношение токов в рамках измерителя. Действие магнитоэлектрического логометра основано на свойстве вращающихся рамок, собранных со стрелкой на одной оси, устанавливаться по направлению оси результирующего магнитного поля между полем постоянного магнита и полем, создаваемым токами, протекающими в рамках.

Логометр устанавливается вместе с резисторами мостовой схемы на общее основание измерителя и помещается в металлический брызгонепроницаемый со стороны стекла корпус. Корпус снабжен фланцем с винтами для крепления измерителя к приборной доске.

Общий вид и схема клеймения приборов приведены на рисунках 1,2, 3.

АХ \Дяа док>ИИ1пм/ Z

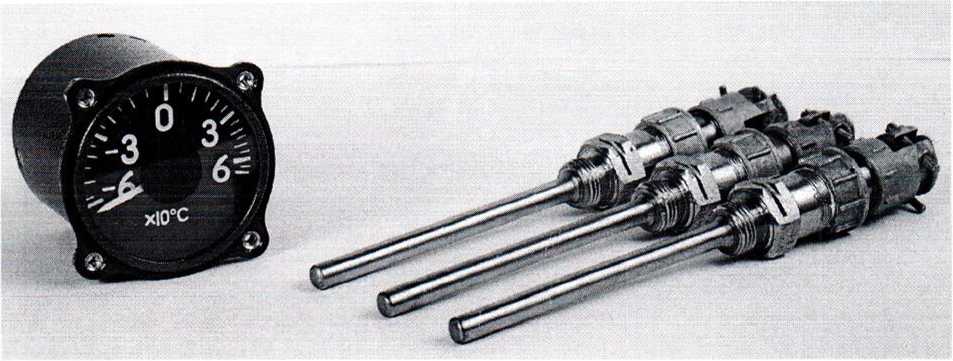

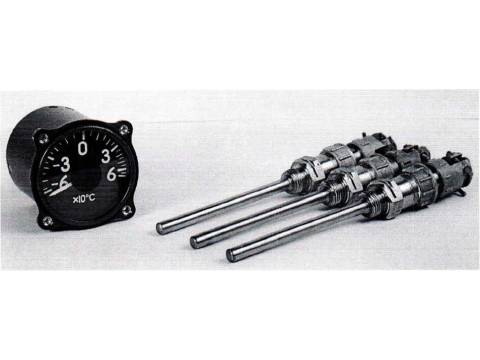

Рисунок 1 - Общий вид термометра ТВ-11

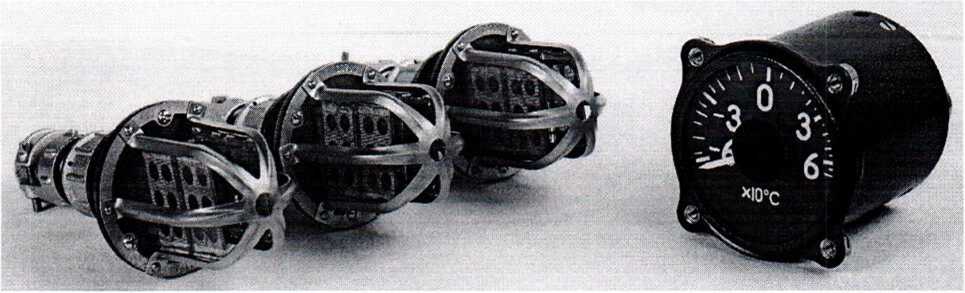

Рисунок 2 - Общий вид термометра ТВ-19

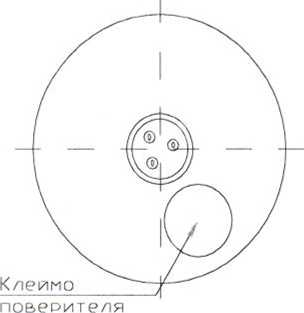

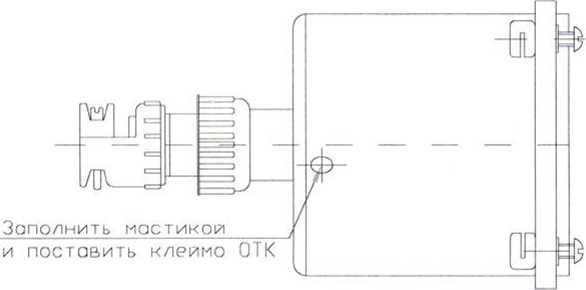

Рисунок 3 - Схема клеймения измерителя ТВ-1

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений от минус 60 °C до плюс 70 °C.

Пределы допускаемой основной абсолютной погрешности термометра равны ±3,5 °C (ТВ-11), ±2,5 °C (ТВ-19) в диапазоне измерений от О °C до плюс 35 °C.

Пределы допускаемой основной абсолютной погрешности термометра равны ±5 °C (ТВ-11), ±5 °C (ТВ-19) в диапазонах измерений от минус 60 °C до 0 °C и от плюс 35 °C до плюс 70 °C.

Пределы допускаемой абсолютной погрешности измерителя в диапазоне измерений:

- при температуре окружающего измеритель воздуха (20 ± 5) °C равны ±1,5 °C;

- при температуре окружающего измеритель воздуха (50 ± 3) °C равны ±2,5 °C;

- при температуре окружающего измеритель воздуха минус (60 ± 3) °C равны ±3,5 °C.

Пределы допускаемой дополнительной погрешности, вызванной изменением положения (наклоном) измерителя от нормального положения на 90° вправо, влево и от себя, равны значению пределов допускаемой основной погрешности.

Ток потребления не более 50 мА.

Масса измерителя не более 0,43 кг.

Масса приемника не более 0,09 кг (П-9Т); 0,12 кг (П-1 В).

Габаритные размеры измерителя (длина х ширина х высота) не более 120 х 65,4 х 65,4 мм.

Гарантийный срок эксплуатации 8 лет.

Гарантийная наработка измерителя 750 ч налета.

Назначенный ресурс измерителя 6000 ч налета при трех ремонтах в течение срока службы 20 лет.

Назначенный ресурс при эксплуатации измерителя:

- на пассажирских, транспортных и десантно-транспортных самолетах при двух ремонтах 30000 ч налета в течение срока службы 25 лет,

- на вертолетах при четырех ремонтах 15000 ч налета в течение срока службы 20 лет.

Гарантийный срок эксплуатации приемников: П-1 В - по ТУ 25-04-1251-76;

П-ЭТ-по ТУ 25-04-127-74.

Рабочие условия эксплуатации измерителя:

- температура окружающего воздуха от минус 60 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30.% до 80 %;

- нормальное рабочее положение - вертикальное положение циферблата;

- постоянно действующая вибрация с ускорением (0,2 ± 0,1) д.

3.._ J-                                      хк \Д-1Я дсхуиситив/ /

изо

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки для ТВ-11

Комплект поставки для ТВ-19

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-1248-76 «Термометры воздуха электрические ТВ-11 и ТВ-19», МП.ВТ.166-2007 «Термометры воздуха электрические ТВ-11 и ТВ-19.

Методика поверки».

Заключение

Термометры воздуха электрические универсальные ТВ-11 и ТВ-19 соответствуют требованиям ТУ 25-04-1248-76.

Термометры воздуха электрические универсальные ТВ-11 и ТВ-19 подлежат первичной поверке.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартиза

ции, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008      —
