Термометры манометрические показывающие электроконтактные ТКП-100Эк
| Номер в ГРСИ РФ: | РБ 03 10 3043 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | АО "Сафоновский завод "Теплоконтроль", г. Сафоново, Смоленская обл. |
Термометры манометрические показывающие электроконтактные ТКП-ЮОЭк
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3043 15 |
| Наименование | Термометры манометрические показывающие электроконтактные ТКП-100Эк |
| Год регистрации | 2015 |
| Номер сертификата | 10161 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-06-10 |
| Получатель сертификата | ОАО "Теплоконтроль", г. Сафоново Смоленской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Теплоконтроль"
Адрес: ул. Ленинградская, 18, 215500, г. Сафоново
Контакты: (8107) 48142; 28131; 28305; 28412; 28176
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.305-78. |
| Признание поверки | Первичная при выпуске из производства: Смоленский ЦСМС (номер реестра - №014, шифр поверительного клейма - ВЧ)(НТК №12-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 3043 15 [2011-01-06]
rb-03-10-3043-15_2011-01-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3043 15 [2016-03-30]
rb-03-10-3043-15_2016-03-30.pdf
|
Скачать |
Описание типа
Назначение
Термометры манометрические показывающие электроконтактные ТКП-ЮОЭк
(в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.
Описание
Термометры состоят из манометрической системы, измерительного и сигнализирующего устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы -1,6 МПа.
Программное обеспечение отсутствует.

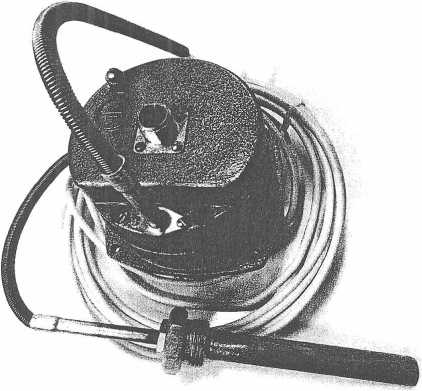

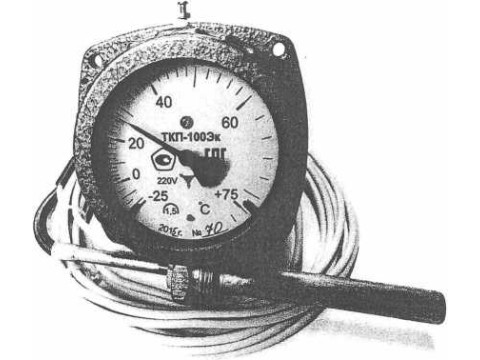

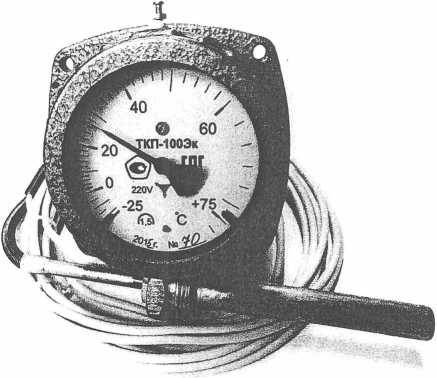

Общий вид термометров манометрических показывающих электроконтактных ТКП-ЮОЭк
Схема пломбирования
Технические характеристики
Метрологические и технические характеристики термометров приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной погрешности показаний, % от диапазона измерений | |
|
Класс 1,5 |
класс 2,5 | ||
|
Диапазоны температур |
от минус 25 до 75 °C в диапазоне от минус 25 до 0 °C в диапазоне свыше 0 до 75 °C |
±2,5 ± 1,5 |
±4,0 ±2,5 |
|
от 0 °C до 120 °C в диапазоне от 0 до 40 °C в диапазоне свыше 40 до 120 °C |
±3,0 ± 1,8 |
±4,8 ±3,0 | |
|
от 100 °C до 200 °C в диапазоне от 100 до 130 °C в диапазоне свыше 130 до 200 °C |
±2,5 ± 1,5 |
±4,0 ±2,5 | |
|
от 200 °C до 300 °C в диапазоне от 200 до 230 °C в диапазоне свыше 230 до 300 °C |
±2,5 ±1,5 |
±4,0 ±2,5 | |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности |
Класс 1,5 1,5 для последних 2/3 шкалы 2,5 для первой 1/3 шкалы Класс 2,5 2,5 для последних 2/3 шкалы 4,0 для первой 1/3 шкалы |
|
Вариация показаний, °C |
Не более абсолютного значения предела допускаемой основной погрешности показаний |
Продолжение таблицы 2
|
1 |
2 |
|
Предел допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более |
± 0,4% от диапазона измерения на каждые 10 °C изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °C изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра |
|
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
Класс 1,5 ± 4,0% от диапазона измерений для первой 1/3 шкалы ± 2,5% от диапазона измерений для последних 2/3 шкалы Класс 2,5 ± 5,0% от диапазона измерений для первой 1/3 шкалы ± 4,0% от диапазона измерений для последних 2/3 шкалы |
|
Вариация срабатывания сигнального устройства, °C |
Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства |
|
Предел допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °C |
± 0,04At, At-абсолютное значение разности между температурой окружающего воздуха и 20°С |
|
Показатель тепловой инерции, с, не более |
Спокойный воздух - 800, спокойная вода - 30 Воздух (скорость 7м/с) - 120, вода (скорость 7 м/с) - 6 |
|
Способ присоединения термобаллона |
Гибкий |
|
Диаметр термобаллона, мм |
12,14,16 |
|
Длина погружения термобаллона, мм |
160,200,250,315,400 |
|
Габаритные размеры корпуса, мм |
106X106X167,5 |
|
Материал термобаллона |
Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 |
|
Масса, не более, кг |
Не более 2 |
|
Средний срок службы, не менее, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность, % |
от минус 45 до 50 80 при 35 °C |
Знак утверждения типа
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
Комплектность
В комплект поставки термометра входят:
термометр манометрический показывающий электроконтактный ТКП-ЮОЭк 1 шт.
руководство по эксплуатации СНИЦ.405 153.005 РЭ 1 экз.
паспорт СНИЦ.405 153.005 ПС 1 экз.
розетка ОНЦ-РГ-09-4/14Р1 1шт.
набивка «Графитекс» 101, 4x4, длиной 160 мм 1 экз.
Поверка
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °C, нестабильность поддержания температуры ± 0,02 °C;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °C, нестабильность поддержания температуры ± 0,04 °C;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ±0,01 °C.
Сведения о методах измерений
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.005 РЭ «Термометры манометрические показывающие ТКП-ЮОЭк. Руководство по эксплуатации».
Нормативные документы
ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний».
ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры».
СНИЦ.405 153.005 ТУ «Термометры манометрические показывающие ТКП-ЮОЭк.
