Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С
| Номер в ГРСИ РФ: | РБ 03 10 3044 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | АО "Сафоновский завод "Теплоконтроль", г. Сафоново, Смоленская обл. |
Термометры манометрические конденсационные показывающие
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3044 16 |
| Наименование | Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С |
| Год регистрации | 2016 |
| Номер сертификата | 10219 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-05-21 |
| Получатель сертификата | ОАО "Теплоконтроль", г. Сафоново Смоленской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Теплоконтроль"
Адрес: ул. Ленинградская, 18, 215500, г. Сафоново
Контакты: (8107) 48142; 28131; 28305; 28412; 28176
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.305-78. |
| Признание поверки | Первичная при выпуске из производства: Смоленский ЦСМС (номер реестра - №014, шифр поверительного клейма - ВЧ)(НТК №12-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 3044 16 [2011-01-10]
rb-03-10-3044-16_2011-01-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3044 16 [2016-04-11]
rb-03-10-3044-16_2016-04-11.pdf
|
Скачать |
Описание типа
Назначение
Термометры манометрические конденсационные показывающие
ТКП-60С, ТКП-100С (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках.
Описание
Термометры состоят из манометрической системы и измерительного устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
Термометры имеют две модификации ТКП-60С и ТКП-ЮОС, которые отличаются друг от друга длиной погружения и диаметром термобаллона, а также габаритными размерами
|

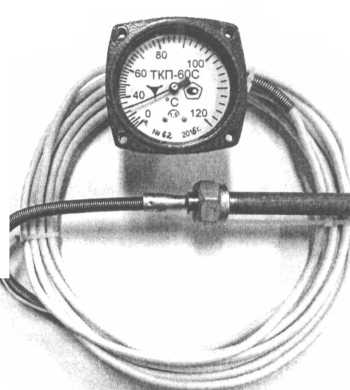

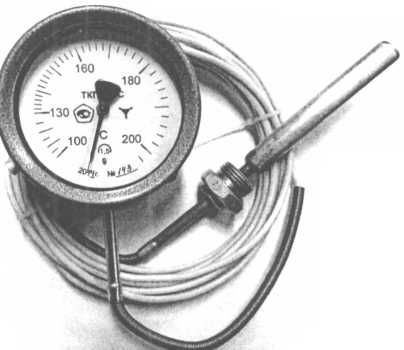

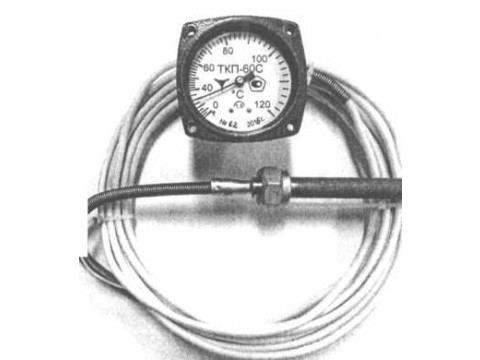

корпуса и массой. Программное обеспечение отсутствует. ИИх80 -«'60 ТКП-60С 'Wjs. 'Ж Общий вид термометров манометрическ ТКП-бОС/'Г В 0 Ц О£ у •X с |
/и < Ж180 'ЖПСХ / Bl A 20<S" ИхАкОНденсационных показывающих ?■?/ afe. H ь 2 S 3 5* /J___ -2A ** /3 -4” 17 --------- >% ? f h/ // Иванов B.H. |

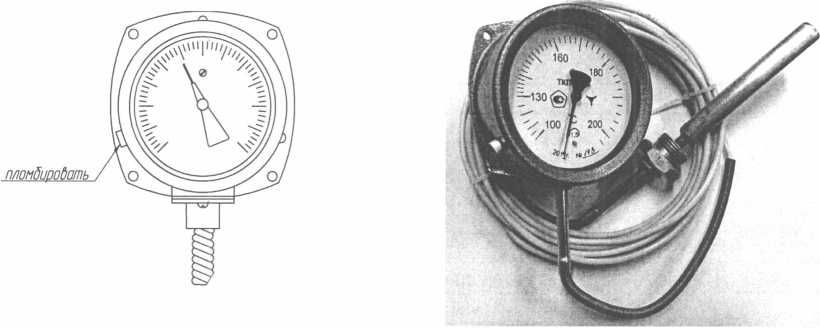

Схема пломбирования
Технические характеристики
Метрологические и технические характеристики термометров приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
Предел допускаемой основной погрешности показаний, °C | ||
|
ТКП-60С |
ткп-юос |
Класс 1,5 |
класс 2,5 | |
|
Диапазоны температур |
от минус 25 до 75 °C в диапазоне от минус 25 до 0 °C в диапазоне свыше 0 до 75 °C |
±2,5 ± 1,5 |
±4,0 ±2,5 | |
|
от 0 °C до 120 °C в диапазоне от 0 до 40 °C в диапазоне свыше 40 до 120 °C |
±3,0 ± 1,8 |
±4,0 ±2,5 | ||
|
от 100 °C до 200 °C в диапазоне от 100 до 130 °C в диапазоне свыше 130 до 200 °C |
±2,5 ± 1,5 |
±4,0 ±2,5 | ||
|
от 200 °C до 300 °C в диапазоне от 200 до 230 °C в диапазоне свыше 230 до 300 °C |
±2,5 ±1,5 |
±4,0 ±2,5 | ||
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности |
Класс 1,5 1,5 для последних 2/3 шкалы 2,5 для первой 1/3 шкалы Класс 2,5 2,5 для последних 2/3 шкалы 4,0 для первой 1/3 шкалы |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха, % от диапазона измерения, не более |
± 0,4% от диапазона измерения на каждые 10 °C изменения температуры плюс 0,01 % от диапазона измерения надщ&дые 16 °C изменения температуры и на кажДьгйметрдисташшонного капилляра ..............\ |
Продолжение таблицы 2
|
1 |
2 | |
|
Способ присоединения тнрмобаллона |
гибкий | |
|
Диаметр термобаллона, мм |
12 |
12; 16 |
|
Длина погружения термобаллона, мм |
100 |
160;200;250;315;400 |
|
Габаритные размеры корпуса, мм |
060X35 |
106X106X106 |
|
Масса, не более, кг |
0,9 |
2,5 |
|
Длина капилляра, м |
1,6; 2,5; 4; 6; 1( |
3 |
|
Материал термобаллона |
нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 | |
|
Средний срок службы, не менее, лет |
10 | |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность, % |
от минус 50 до 60 до 95 | |
Знак утверждения типа
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
Комплектность
В комплект поставки термометра входят:
термометр манометрический конденсационный показывающий 1 шт.
ТКП-60С или ТКП-100С
руководство по эксплуатации СНИЦ.405 153.003 РЭ 1 экз.
паспорт СНИЦ.405 153.003 ПС 1 экз.
набивка «Графитекс» 101, 4x4, длиной 160 мм 1 шт.
Поверка
осуществляется по документу ГОСТ 8.305-78. «ГСП. Термометры манометрические. Методы и средства поверки»
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °C, нестабильность поддержания температуры ± 0,02 °C;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °C, нестабильность поддержания температуры ± 0,04 °C;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ±0,01°С.
Сведения о методах измерений
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.003 РЭ «Термометры манометрические конденсационные показывающие ТКП-60С, ТКП-100С. Руководство по эксплуатации».
крытое
дающие требования к термометрам
HCEJ-60C, ТКП-100С
ЙЙ^куры манометрические. Общие
Нормативные документы
СНИЦ.405 153.003 ТУ «Термометры манометрические конденсационные показывающие
ТКП-60С, ТКП-100С»
