Термометры многоканальные ТМ 51ХХ
| Номер в ГРСИ РФ: | РБ 03 10 5943 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 10 5943 16 [2016-05-28]
rb-03-10-5943-16_2016-05-28.pdf
|
Скачать |
Термометры многоканальные ТМ 51ХХ (далее по тексту - ТМ или приборы) предназначены для измерений, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или термоэлектрических преобразователей с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26011-80) или активное сопротивление.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5943 16 |
| Наименование | Термометры многоканальные ТМ 51ХХ |
| Год регистрации | 2016 |
| Номер сертификата | 10283 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2018-07-11 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по НКГЖ.405546.001 МП (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК№02-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 5943 16 [2016-05-28]
rb-03-10-5943-16_2016-05-28.pdf
|
Скачать |
Описание типа
Назначение
Термометры многоканальные ТМ 51ХХ (далее по тексту - ТМ или приборы) предназначены для измерений, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или термоэлектрических преобразователей с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26011-80) или активное сопротивление.
Описание
Принцип действия ТМ основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло ТМ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ТМ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
ТМ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ТМ производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-232 или RS-485.
ТМ обеспечивают формирование архива, содержащего массив измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в ТМ USB-флеш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Studio).
ТМ выпускаются в следующих основных модификациях: ТМ 5102, ТМ 5102Д, ТМ 5103, ТМ 5103ДЛМ 5104, ТМ 5104Д, ТМ 5122, (ТМ 5122А, ТМ 5122Ех, ТМ 5122Р), различающихся по конструктивному исполнению и по техническим и метрологическим характеристикам. Модификации ТМ имеют следующие исполнения: общепромышленное (ТМ 5122, ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 51ОЗД, ТМ 5104Д), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ТМ 5122Ех), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТМ 5102А, ТМ 5 ЮЗА, ТМ 5104А, ТМ 5102ДА, ТМ 5103ДА, ТМ 5104ДА, ТМ 5122А).
Приборы модификации ТМ 5102, ТМ 51О2Д, ТМ 5122 имеют четыре входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле, ТМ 5103, ТМ 51ОЗД - восемь входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле, ТМ 5104, ТМ 51О4Д - шестнадцать входных измерительных каналов и восемь каналов управления (коммутации) электрическими цепями реле.

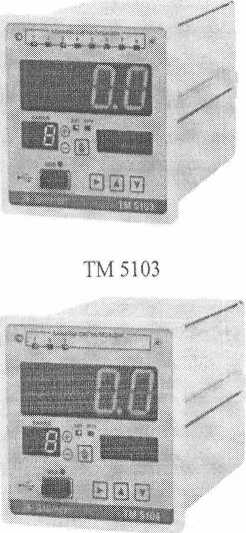

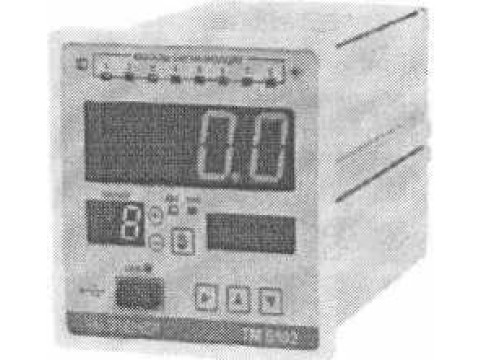

Фотографии общего вида термометров многоканальных представлены на рисунке 1.
Лист №2
Всего листов 7
ТМ5102
ТМ5104
ТМ5102Д
ТМ 51ОЗД
ТМ5104Д
ТМ 5122 (ТМ 5122А, ТМ 5122Ех, ТМ 5122Р) Рис. 1
государственный реестр средств измерений Республики Беларусь
Программное обеспечение
В ТМ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ТМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ЛО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ТМ с компьютером, не оказывает влияния на метрологические характеристики ТМ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ТМ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку' нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ТМ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 2: Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа просмотра и обработки данных «Data View Studio In-staii» |
Data View Studio Instaill 113. exe. |
1.13 |
ASDDDD30 |
CRC 32 |
|
Программа настойки приборов по протоколу ModBus |
ModBus Config Instaill 200. exe. |
2.00 |
79F03AA6 |
CRC 32 |
|
Программа преобразования архива -«Convert Arc 5104» |
Arc5104.exe |
1.00 |
FEA35B7C |
CRC 32 |
|
Программа настройки приборов ТМ 5122 |
TM5122.exe |
1.05 |
A4365E9D |
CRC 32 |
Технические характеристики
Основные метрологические характеристики приборов в зависимости от модификации представлены в таблицах 3-4:
Таблица 3 - Основные метрологические характеристики ТМ 5122 (ТМ 5122А,
ТМ5122Ех, ТМ5122Р)______________ _____________________
|
Измеряема величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности У, % |
Тип первичного преобразователя (входные сигналы) |
|
Температура, °C |
от минус 50 до плюс 200 |
±(0,25+п) |
50М, 100М, 50П, 100П, PtlOO |
|
от минус 50 до плюс ' 600 |
5бП, ЮоП | ||
|
от минус 200 до плюс 600 |
PtlOO | ||
|
Температура, °C |
от 0 до плюс 800 |
±(0,50+и) |
TXK(L) |
|
от 50 до плюс 600 | |||
|
от 0 до плюс 1200 |
T)KK(J) | ||
|
от минус 50 до плюс 1100 | |||
|
от 0 до плюс 1300 |
ТХА(К) | ||
|
от минус 50 до плюс 1300 | |||
|
от Одо плюс 1700 |
tiiikS) | ||
|
от 0 до плюс 2500 |
TBP(A-l) | ||
|
Ток, мА |
(Н5 |
±(0,2+(*)) |
унифицированные сигналы силы и напряжения постоянного тока |
|
4-20 | |||
|
(И20 | |||
|
Напряжение, мВ |
075 | ||
|
0-100 | |||
|
Сопротивление, Ом |
0320 |
сопротивление |
Таблица 4 - Основные метрологические характеристики ТМ 5102, ТМ 5103, ТМ 5104,
|
Измеряема величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, %, для индекса заказа |
Тип первичного преооразователя (входные сигналы) | |
|
А |
В | |||
|
Температура, °C |
от минус 50 до плюс 200 |
±(0,15+Г)) |
±(0,25+(*!) |
50М, 53М1'”*, 50П, 46П |
|
от минус 50 до плюс 200 |
±(0, !+'*’) |
±(О,2+^!) |
100М, 100П, PtlOO | |
|
от минус 100 до плюс 600; от минус 200 до плюс 600 |
±С0,1+<-у*ж> |
±(0,2+1*)}!**) |
50П, 46П, 100П, PtlOO | |
|
от минус 50 до плюс 180 |
±(0,1+е>) |
+(0,2+( *) |
Nil 00 | |
|
Температура, °C |
от минус 50 до плюс 1100 |
±(0,15+С)) |
±(0,25+п) |
ТЖК(1) |
|
от минус 50 до плюс 600 |
TXK(L) | |||
|
от минус 50 до плюс 1300 |
ТХА(К) | |||
|
от 0 плюс 1700 |
±(0,25+Г)) |
±(0,5+(<)) |
ТПП(Я) | |
|
от 0 плюс 1700 |
ТПП(8) | |||
|
Температура, °C |
от плюс 300 до плюс 1800 |
±(0,25+(,)) |
±(0,5+(’’) |
ТПР(В) |
|
от 0 до плюс 2500 |
ТВР(А-Г) | |||
|
от Одо плюс 1800 |
ТВР(А-2) | |||
|
от Одо плюс 1800 |
ТВР(А-З) | |||
|
от 50 до плюс 1000 |
±(0,15+(,)) |
±(0,25+<*)) |
ТХКн(Е) | |
|
от минус 50 до плюс 400 |
ТМКн(Т) | |||
|
от минус 50 до плюс 1300 |
THH(N) | |||
|
Ток, мА |
0+5 |
±(o,i+<‘F |
±(0,2+(,))(,,) |
унифицированные сигналы силы и напряжения постоянного тока |
|
4+20 0+20 |
±(0,075+(*') |
±(0,15+(*’) | ||
|
Напряжение, мВ |
0+75 0+100 |
±(0,1+(,)) |
±(0,2+(,)) | |
|
Сопротивление, О» |
0+320 |
сопротивление |
Примечания:
Одна единица последнего разряда, выраженная в процентах от диапазона измерений. ( ) За исключением поддиапазона (-50.. .+200) °C.
I"'i Диапазон измерений (-50...+180) °C.
Пределы допускаемой дополнительной погрешности ТМ для конфигурации с ТП, вызванной изменением температуры их свободных концов:
- для ТМ 5102, ТМ5103,ТМ5104,ТМ5102ДТМ5103ДТМ5104Д: ±1 °C;
- для ТМ 5122 (ТМ5122А, ТМ5122Ех,ТМ5122Р): у.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %: у.
Пределы допускаемой основной абсолютной погрешности ТМ в комплекте с первичным преобразователем определяются по формуле: _Д^=±(у-(Ав-Ан)/100 + Л),
где у - из таблиц 3,4; Ав(н> - верхний и нижний пределы диапазона измерений' из таблиц 3,4; Л - предел допускаемой основной абсолютной погрешности первичного преобразователя.
Потребляемая мощность при напряжении 220 В, В А, не более:
- для ТМ 5102, ТМ 5103, ТМ 5104, ТМ5102ДТМ5103ДТМ5104Д: 20;
- дляТМ 5122(ТМ 5122А,ТМ 5122Ех,ТМ 5122Р): 12.
Таблица 5 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более |
Монтаж-ная глу-бина, мм |
Вырез в щите, мм |
Масса, кг, не более | |
|
передняя панель | |||||
|
длина |
ширина | ||||
|
ТМ 5122 (ТМ 5122А, ТМ 5122Ех, ТМ 5122Р) |
96 |
96 |
180 |
86x86 |
1,5 |
|
ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д ТМ 51ОЗД ТМ 5104Д |
96 |
96 |
200 |
86x86 | |
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее:
30000; 60000.
10,15.
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее:
Маркировка взрывозащиты ТМ 5122Ех
[Exia]IIC
(установка вне взрывоопасной зоны).
|
Температура, °C |
от плюс 300 до плюс 1800 |
±(0,25+(,)) |
±(0,5+(,)) |
ТПР(В) |
|
от 0 до плюс 2500 |
TBP(A-l) | |||
|
от 0 до плюс 1800 |
ТВР(А-2) | |||
|
от 0 до плюс 1800 |
ТВР(А-З) | |||
|
от 50 до плюс 1000 |
±(0,15+(,)) |
±(0,25+(*’) |
ТХКн(Е) | |
|
от минус 50 до плюс 400 |
ТМКн(Т) | |||
|
от минус 50 до плюс 1300 |
THH(N) | |||
|
Ток, мА |
0-5 |
±(o,i+(‘V“) |
±(0,2+(,))(М) |
унифицированные сигналы силы и напряжения постоянного тока |
|
4-20 0-20 |
±(0,075+(,)) |
±(0,15+’*1) | ||
|
Напряжение, мВ |
0-75 0-100 |
±(0,1+(,)) |
±(0,2+(,)) | |
|
Сопротивление, Of |
0-320 |
сопротивление |
Примечания:
Одна единица последнего разряда, выраженная в процентах от диапазона измерений. За исключением поддиапазона (-50.. .+200) °C.
Диапазон измерений (-50...+180) °C.
Пределы допускаемой дополнительной погрешности ТМ для конфигурации с ТП, вызванной изменением температуры их свободных концов:
- для ТМ 5102, ТМ 5103, ТМ 5104, ТМ5102Д,ТМ5103Д ТМ5104Д: ±1 °C;
- для ТМ 5122 (ТМ5122А,ТМ5122Ех,ТМ5122Р): у.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %: у.
Пределы допускаемой основной абсолютной погрешности ТМ в комплекте с первичным преобразователем определяются по формуле: Дг=±(у’(Ав-Ац)/100 + А),
где у - из таблиц 3,4; Авщ) - верхний и нижний пределы диапазона измерений -из таблиц 3,4; А - предел допускаемой основной абсолютной погрешности первичного преобразователя.
Потребляемая мощность при напряжении 220 В, В-А, не более:
- для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д ТМ 51ОЗД, ТМ 5104Д: 20;
- для ТМ 5122 (ТМ 5122А, ТМ 5122Ех, ТМ 5122Р): 12.
Таблица 5 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более |
Монтаж-наяглу-бина, мм |
Вырез в щите, мм |
Масса, кг, не более | |
|
передняя панель | |||||
|
длина |
ширина | ||||
|
ТМ 5122 (ТМ5122А, ТМ 5122Ех, ТМ 5122Р) |
96 |
96 |
180 |
86x86 |
1,5 |
|
ТМ 5102, ТМ 5103, ТМ 5104, ТМ5102ДТМ5103ДТМ5104Д |
96 |
96 |
200 |
86x86 | |
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 30000; 60000.
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10,) 5.
Маркировка взрывозащиты ТМ 5122Ех
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
