Системы дистанционного измерения температуры «ТЕРМО» (далее - системы: предназначены для измерения температуры зерна и зернопродуктов в силосах и складах силосного типа
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2258 19 |
| Наименование | Системы дистанционного измерения температуры "ТЕРМО" |
| Год регистрации | 2019 |
| Номер сертификата | 12522 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | ОАО "Институт Белгипроагропищепром", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Институт Белгипроагропищепром"
Адрес: 220073, г.Минск, ул. Скрыганова, 6
Контакты: тел. 259-17-87
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.МН 1405-2004. |
Поверители
Скачать
|
Описание типа РБ 03 10 2258 19 [2009-04-24]
rb-03-10-2258-19_2009-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2258 19 [2017-07-06]
rb-03-10-2258-19_2017-07-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2258 19 [2014-02-03]
rb-03-10-2258-19_2014-02-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2258 19 [2012-10-25]
rb-03-10-2258-19_2012-10-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2258 19 [2019-12-05]
rb-03-10-2258-19_2019-12-05.pdf
|
Скачать |
Описание типа
Назначение
Системы дистанционного измерения температуры «ТЕРМО» (далее - системы: предназначены для измерения температуры зерна и зернопродуктов в силосах и складах силосного типа
Область применения систем - предприятия сельскохозяйственного производства (мукомольные, комбикормовые, пивоваренные и другие).
Описание
Система дистанционного измерения температуры «ТЕРМО» построена на основе полупроводниковых чувствительных элементов Чувствительные элементы представляю из себя специализированную микросхему выполняющую прямое преобразование температуры окружающей среды в цифровой код. Метод измерения температуры основан на сравнении частот двух генераторов, входящих в состав микросхемы, одного с низкой зависимостью частоты от температуры, другого с высокой.
Система состоит из модуля коммутации и индикации и модулей термоподвески Внешний вид модуля коммутации и индикации приведен на рисунке 1, модуля термоподвески - на рисунке 2. Результаты измерения отображаются в цифровой форме в градусах по шкале Цельсия на жидкокристаллическом индикаторе, расположенном в модуле коммутации и индикации. Кроме измерения температуры система обеспечивай! следующие функции:
- непрерывную световую сигнализацию процесса опроса модулей термоподвесок
- непрерывную световую сигнализацию наличия напряжения питания;
- сигнализацию короткого замыкания в модулях термоподвесок.
В системах устанавливается встроенное программное обеспечение «ТЕРМО» (далее - ПО), с помощью которого обеспечивается управление системой. Версия ПО пониже 4.2 Omega2.TK Система защищена от несанкционированного доступа паролем
Место нанесения знака поверки приведено в приложении А.
ТЕРМО
о**»*

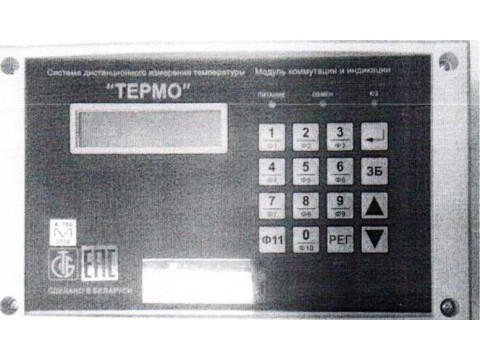

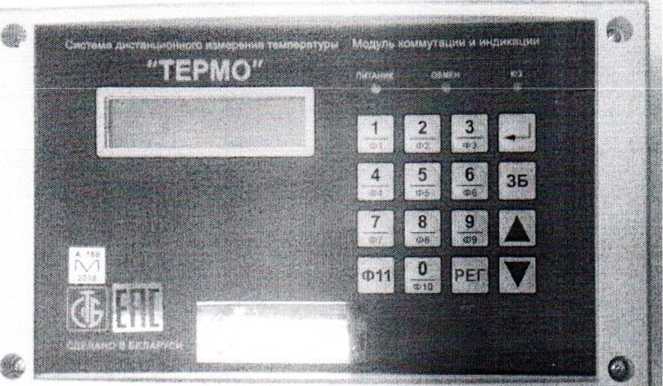

Рисунок 1 - Внешний вид модуля коммутации и индикации

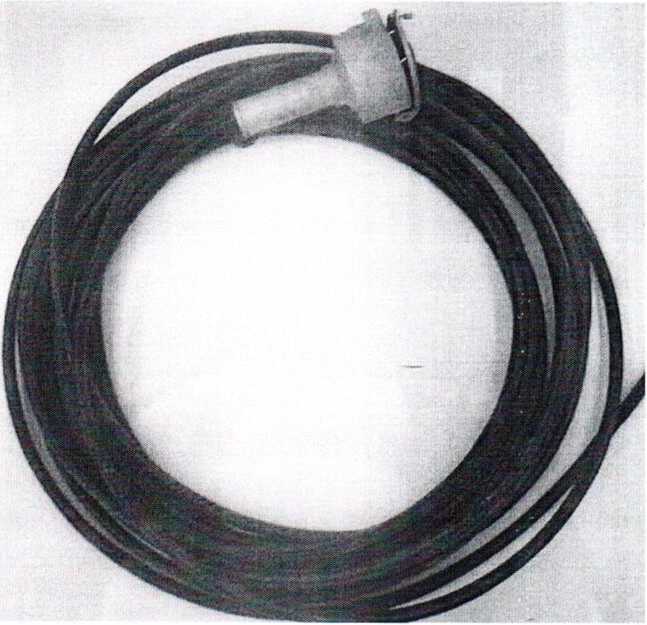

Рисунок 2 - Внешний вид модуля термоподвески
