Анализаторы плотности жидкостей серии DMA
| Номер в ГРСИ РФ: | РБ 03 08 5155 19 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Производитель / заявитель: | "Anton Paar GmbH", Австрия |
Анализаторы плотности жидкостей серии DMA (далее - анализаторы) предназначены для измерения плотности жидкостей в условиях лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 5155 19 |
| Наименование | Анализаторы плотности жидкостей серии DMA |
| Год регистрации | 2019 |
| Номер сертификата | 12525 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "Anton Paar GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Anton Paar GmbH"
Адрес: Anton-Paar-Strabe 20, 8054 Graz, Austria (Австрия)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО плотности жидкости, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2335-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 08 5155 19 [2019-12-09]
rb-03-08-5155-19_2019-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 5155 19 [2013-11-18]
rb-03-08-5155-19_2013-11-18.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы плотности жидкостей серии DMA (далее - анализаторы) предназначены для измерения плотности жидкостей в условиях лаборатории.
Область применения: лаборатории предприятий химической,
нефтегазоперерабатывающей, фармацевтической, пищевой, и других отраслей промышленности для качественного и количественного контроля при приёмке, отпуске, хранении и транспортировании жидких и газообразных продуктов, а также в научных исследованиях.
Описание
Принцип действия анализаторов основан на измерении частоты колебаний U-образной измерительной трубки, вызываемых электромагнитным генератором. Под воздействием возбуждающего электромагнитного поля пустая измерительная трубка колеблется с собственной частотой, а при заполнении трубки жидкостью частота колебаний изменяется в зависимости от массы (плотности) исследуемой жидкости. Чем больше плотность, тем меньше частота колебаний. Для пересчета частоты колебаний в значение плотности используют данные предварительной калибровки по двум стандартным веществам - сухой воздух и бидистиллированная дегазированная вода. Для обеспечения точного термостатирования исследуемой жидкости анализаторы имеют два встроенных платиновых термометра и элементы Пельтье.
Анализаторы выпускают в следующих модификациях: DMA 501, DMA 1001, DMA4100M, DMA4500M, DMA 5000М.
Результаты измерений плотности могут храниться в памяти анализатора, выводиться на дисплей анализатора или монитор персонального компьютера. Существует возможность подключения принтера для печати результатов измерений. Анализаторы снабжены интерфейсами RS 232, USB, S-BUS и CAN-BUS.
Анализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных.
Версия ПО для моделей анализаторов DMA 501, DMA 1001 не ни^-1-8.1, для моделей анализаторов DMA4100M, DMA4500M, DMA 5000М не ниже 2.хх.ххххх.ххх.

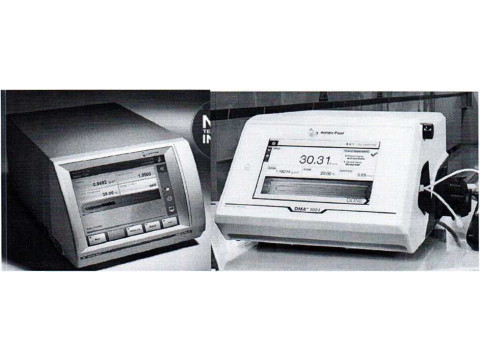

Внешний вид анализаторов приведен на рисунке 1. // X А
и [Государственный реестр! I II I средств измерений / /• \\ \ Республики Беларусь / L V. \Для документов/ // ЛисТ' 4 -Листов 4
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

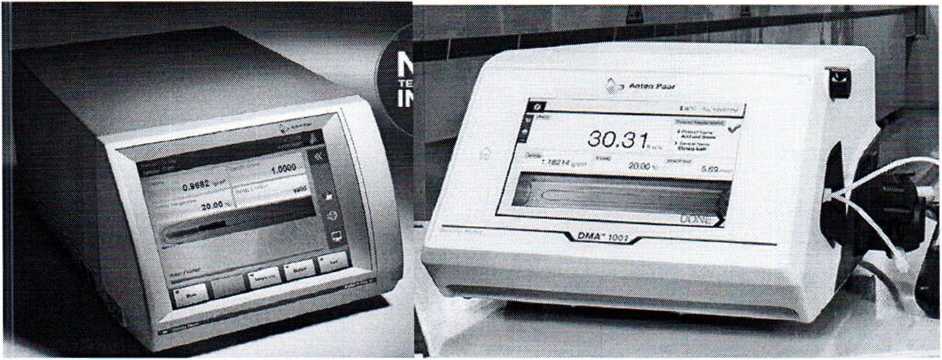

DMA4100M, DMA4500M DMA 501, DMA 1001
DMA 5000М
Рисунок 1 - Внешний вид анализаторов плотности жидкостей серии DMA
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||
|
DMA4100M |
DMA4500M |
DMA 5000М |
DMA 501 |
DMA 1001 | |
|
Диапазон показаний плотности, г/см3 |
от 0 до 3 | ||||
|
Диапазон измерений плотности, г/см3 |
от 0,6 до 2,0 | ||||
|
Пределы допускаемой абсолютной погрешности, г/см3 |
±2,0x10"* |
±2,0x10‘4 |
±1,0x10'3 |
±4,0x10"* | |
|
±5,0x10'э (при использовании ГСО плотности жидкости с границами абсолютной погрешности не более ±2,0x10'5 г/см3) | |||||
|
Предел допускаемого среднего квадратического отклонения результатов измерений (СКО), г/см3 |
0,00005 |
0,00001 |
0,000001 |
0,0002 |
0,00005 |
|
Диапазон установки и поддержания температуры (термостатирование), °C |
от 0 до 95 |
от 15 до 40 |
от 15 до 60 | ||
|
Автоматическая компенсация давления окружающего воздуха |
Есть | ||||
|
Номинальный объем измерительной ячейки, мл |
1 | ||||
|
Время одного измерения при установившейся температуре, с, не более |
30 |
30 |
40 | ||
|
Условия эксплуатации: - диапазон температуры,°C -диапазон относительной влажности, % |
от 15 до 35 от 10 до 90 (без конденсации) |
от 5 до 35 от 10 до 95 (без конденсации) | |||
|
Габаритные размеры, мм, не более |
482x340x231 |
375x265x180 | |||
|
Масса, кг, не более |
22,6 |
13,5 | |||
|
Потребляемая мощность, В А, не более |
190 |
72 | |||
|
Напряжение питания переменного тока, В |
от 100 до 240 | ||||
|
Объем внутренней памяти данных |
1000 результатов |
| (/ 5000 результатов | |||
Лист 2 Листов 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки анализаторов входит:
- анализатор - 1 шт.;
- блок питания - 1 шт.;
- комплект принадлежностей и материалов - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Anton Paar GmbH’’ (Австрия).
МРБ МП.2335-2013 " Анализаторы плотности жидкостей серии DMA. Методика поверки".
Заключение
Анализаторы плотности жидкостей серии DMA соответствуют требованиям технической документации фирмы-изготовителя, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № RU Д-АТ.АД53.В.01874 от 16.06.2017 (действительна до 15.06.2022).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
