Системы дистилляционные автоматические Vapodest 50s, Vapodest 500 со встроенным титратором
| Номер в ГРСИ РФ: | РБ 03 09 3818 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Титраторы |
| Производитель / заявитель: | "C. Gerhardt GmbH & Co. KG", Германия |
Системы дистилляционные автоматические Vapodest 50s, Vapodest 500 со встроенным титратором (далее - системы) предназначены для измерения содержания азота в дигерированных пробах по методу Кьельдаля. Применяются при проведении анализа пищевых продуктов, кормов и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3818 19 |
| Наименование | Системы дистилляционные автоматические Vapodest 50s, Vapodest 500 со встроенным титратором |
| Год регистрации | 2019 |
| Номер сертификата | 12527 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "C. Gerhardt GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "C. Gerhardt GmbH & Co. KG"
Адрес: D-53639 Koenigswinter
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1820-2008 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 3818 19 [2019-12-26]
rb-03-09-3818-19_2019-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3818 19 [2008-10-24]
rb-03-09-3818-19_2008-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3818 19 [2014-03-26]
rb-03-09-3818-19_2014-03-26.pdf
|
Скачать |
Описание типа
Назначение
Системы дистилляционные автоматические Vapodest 50s, Vapodest 500 со встроенным титратором (далее - системы) предназначены для измерения содержания азота в дигерированных пробах по методу Кьельдаля. Применяются при проведении анализа пищевых продуктов, кормов и др.
Область применения систем - научно-исследовательские и заводские лаборатории предприятий химической, фармацевтической, пищевой и других отраслей промышленности, медицинские лаборатории.
Описание
Системы являются стационарными автоматизированными приборами в составе устройства для дистилляции и блока автоматического титрования.
Принцип действия системы основан на переведении солей аммония, образовавшихся после разложения пробы серной кислотой по методу Кьельдаля, в аммиак с помощью щелочи, дистилляции аммиака в раствор борной кислоты с последующим количественным учетом аммиака методом титрования. Встроенный титратор автоматически регулирует подачу и измерение объема титранта и pH электродной системы.
Особенностью систем является автоматическое добавление щелочи, дистиллированной воды, борной кислоты, титранта, а также удаление остатков образца после перегонки.
Системы Vapodest 50s работают с программным обеспечением 1.4.3.127 версии 1.4.3.127; системы Vapodest 500 работают с программным обеспечением 4.14.2.3655 версии FW 3.1.1. Системы снабжены интерфейсом RS-485 для присоединения персонального компьютера.
Системы дополнительно могут комплектоваться автораспределителем (каруселью) для автоматической подачи партии проб.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Внешний вид систем приведен на рисунках 1,2.

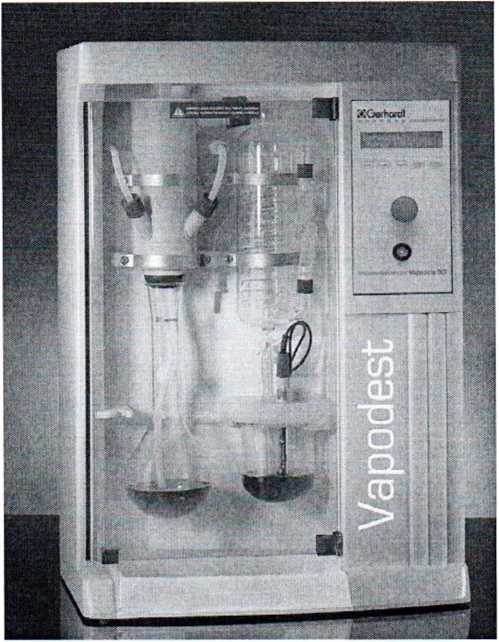

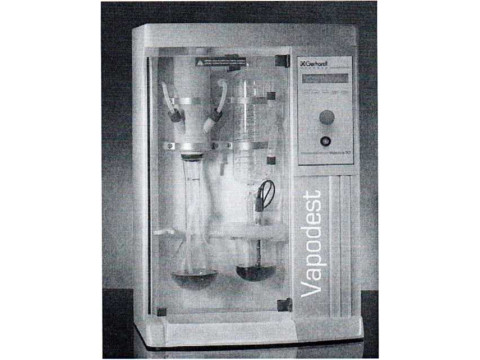

Рисунок 1. Система дистилляционная автоматическая Vapodest 50s со встроенным титратором.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
Vapodest 50s |
Vapodest 500 | |
|
Пределы относительной погрешности при измерении содержания азота, % |
±1 |
±1 |
|
Допускаемое значение ОСКО результата измерения содержания азота, % |
2 |
2 |
|
Предел обнаружения содержания азота, мг, не менее |
0,1 |
0,1 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP20 |
IP20 |
|
Условия эксплуатации систем: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от 10 до 40 80 |
от 10 до 40 80 |
|
Условия транспортирования систем, °C |
от 0 до 40 |
от 0 до 40 |
|
Диапазон напряжений питающей сети, В |
230±10 % |
230±10 % |
|
Частота питающей сети, Гц |
50 |
50 |
|
Потребляемая мощность, Вт, не более |
1600 |
2200 |
|
Габаритные размеры, мм, не более |
440x340x690 |
527x390x697 |
|
Масса, кг, не более |
33 |
39 |
Комплектность
Комплект поставки:
• дистилляционная система Vapodest 50s или Vapodest 500 со встроенным титратором;
• электрод;
• пробирка для разложения;
• буферный раствор pH 4,00 - 250 мм;
• буферный раствор pH 7,00 - 250 мм;
• раствор электролита KCI - 250 мм;
• набор шлангов и трубок;
• электрокабель питания;
• СотВох с RS 485, USB и интерфейсом для весов (только для Vapodest 50s);
• набор кабелей;
• инструкция по использованию;
• тестовый отчет (протокол);
• методика поверки МРБ МП. 1820-2008.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
стр. 3 из 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "С. Gerhardt GmbH & Со. KG", Германия.
МРБ МП.1820-2008 "Системы дистилляционные автоматические Vapodest 50s со встроенным титратором. Методика поверки".
Заключение
Системы дистилляционные автоматические Vapodest 50s, Vapodest 500 со встроенным титратором соответствуют требованиям документации фирмы "С. Gerhardt GmbH & Со. KG", Германия, Техническим регламентам Таможенного союза "О безопасности низковольтного оборудования" ТР ТС 004/2011, "Электромагнитная совместимость технических средств" ТР ТС 020/2011 (декларация о соответствии ЕАЭС N RU Д-СЕ.АД71.В.00830/18 от 12.12.2018).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
