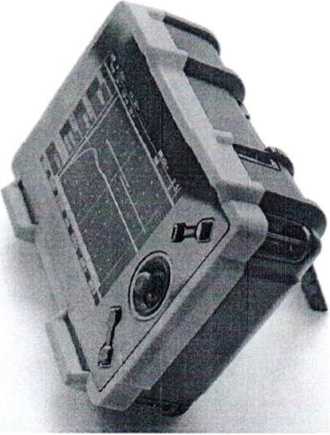

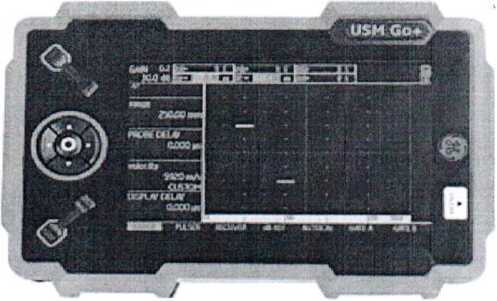

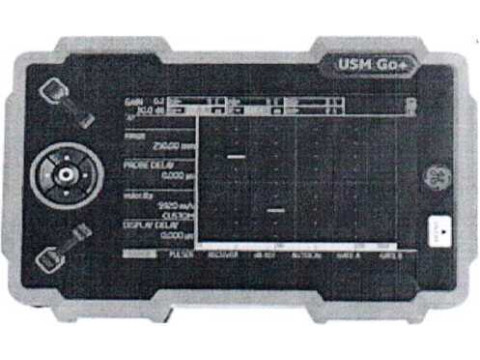

Дефектоскопы ультразвуковые USM Go+

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Portable flaw detector USM Go

Версия (идентификационный номер) ПО _______  . ... — -------- . ! — -   ———

3.30.00.003

Наименование характеристики

Значение характеристики

1

2

Диапазон установки амплитуды зондирующих импульсов, В

От 120 до 300

Допускаемое отклонение амплитуды зондирующих импульсов, В

± (10+0,1 U), где U-измеряемая амплитуда

Диапазон установки длительности зондирующих импульсов на уровне 0,5 амплитуды, нс

От 30 до 500

Допускаемое отклонение длительности зондирующих импульсов на уровне 0,5 амплитуды, нс

± (7+0,1 т), где т - измеряемая длительность на уровне 0,5 U; U - номинальное значение амплитуды -300 В

Частота следования зондирующих импульсов, Гц (регулируется ступенями через 5 Гц)

От 15 до 2000

Диапазон измерения глубины залегания дефектов, мм

От 5 до 12500

Пределы допускаемой абсолютной погрешности при измерении глубины залегания дефектов, мм

±(0,1 +0.02Н), где Н - измеряемая глубина залегания

Пределы допускаемой абсолютной погрешности при измерении координат дефектов X и У, мм

±(2,0+0,03Х);

±(2,0+0,ОЗУ), где X, У- измеряемые координаты

Пределы допускаемой абсолютной погрешности при измерении отношений амплитуд сигналов относительно уровня 80 % вертикальной шкалы экрана, дБ

± (0.2+0.05А), где А - измеряемое значение отношений амплитуд сигналов

Пределы допускаемой абсолютной погрешности при измерении отношений амплитуд сигналов относительно опорного уровня в диапазоне от 1 дБ до 60 дБ, дБ

±1,0

Пределы допускаемого отклонения ступеней усиления от номинальных значений 2 дБ: 20 дБ; 60 дБ, дБ

±0,3; ±1,0; ±2,0

Погрешность настройки порогового индикатора, дБ, не более

0,3

Диапазон устанавливаемых значений скорости ультразвука, м/с

От 250 до 16000

Степень защиты, обеспечиваемая оболочкой по ГОСТ14254-15

IP67

Время автономной работы, ч, не более

5,5

Питание осуществляется:

-от литий-ионного аккумулятора напряжением. В;

-от внешнего сетевого адаптера напряжением, В

От 6 до 8,4;

От 100 до 240^^^

Диапазон рабочих температур, °C

От 0 ДО плюф55 " 7^5^

Of №

1

2

Масса, кг, не более

0,875

Габаритные размеры, мм, не более

175x111x50

Допустимые уровни эхосигналов от отражателей для преобразователей ультразвуковых, дБ

Приведены в таблицах 2,3

Запас чувствительности для преобразователей ультразвуковых, указанных в таблицах 2,3, не менее, дБ

6

USM Go+ в комплекте с преобразователем

Стандартны й образец

Диаметр отражателя, мм

Мин. глубина залегания отражателя, мм

Уровень эхосигнала от дефекта, ДБ

WB 70-4Е

МД2-0-1

1,6

2

46±6

WB 60-4Е

МД2-0-1

1,6

2

46±6

WB 70-2Е

МД2-0-1

1,6

2

44±6

WB 45-2Е

МД2-0-1

1,6

10

46±6

MWB 70-4Е

МД2-0-1

1,6

2

40±6

MWB 60-4Е

МД2-0-1

1,6

2

34±6

MWB 45-4Е

МД2-0-1

1,6

2

34±6

MWB 35-4Е

МД2-0-1

1,6

10

40±6

MWB 70-2Е

МД2-0-1

1,6

5

46±6

MWB 45-2 Е

МД2-0-1

1,6

5

36±6

WK45-2E

МД2-0-1

1,6

15

46±6

SWB 45-2Е

МД2-0-1

1,6

10

40±6

SWB 60-2Е

МД2-0-1

1,6

2

40±6

MSWQC 5MHz 70°

МД2-0-1

1,6

2

38±6

MSW QC 5MHz 60°

МД2-0-1

1,6

2

30±6

MSWQC 5MHz45°

МД2-0-1

1,6

2

28±6

MB4S E

МД4-0-22

1,2

15

40±6

MSEB4 E

МД4-0-6

1,2

5

56+6

MSEB2 E

МД4-0-11

1,6

2

56±6

SEB10 KF3

МД4-0-4

1,2

1

70±6

SEZ5M5

МД4-0-4

1,2

1

72±6

B4S E

МД4-0-13

1,6

30

40±6

K1S-C

МД4-0-25

3,2

90

38±6

CLF4

МД4-0-7

1,2

7

60±6

SEB4 E

МД4-0-6

1,2

5

64±6

SEB2 E

МД4-0-11

1,6

2

66±6

MSEB5 E

МД4-0-5

1,2

2

68±6

SEB4 KF8

МД4-0-5

1,2

2

58±6

K5K

МД4-0-7

1,2

7

60±6

K6NF

МД4-0-22

1,2

15

28±6

MB2S

МД4-0-16

2,0

20

42±6

USM Go+ в комплекте с преобразователем

Стандартный образец

Диаметр отражателя,

мм

Макс, глубина залегания отражателя, мм

Уровень эхосигнала от дефекта, ДБ

WB 70-4Е

МД2-0-1

1,6

40

56±6

WB 60-4Е

МД2-0-1

1,6

40

54±6

WB 70-2Е

МД2-0-1

1,6

40

52±6

WB 45-2Е

МД2-0-1

1,6

50

48±6

MWB 70-4Е

МД2-0-1

1,6

40

64±6

MWB 60-4Е

МД2-0-1

1,6

40

52±6

MWB 45-4Е

МД2-0-1

1,6

50

44±6

MWB 35-4Е

МД2-0-1

1,6

50

44±6

MWB 70-2Е

МД2-0-1

1,6

40

66±6

MWB 45-2Е

МД2-0-1

1,6

50

50±6

WK45-2E

МД2-0-1

1,6

50

46±6

SWB 60-2Е

МД2-0-1

1,6

40

58±6

SWB 45-2Е

МД2-0-1

1,6

50

44±6

MSW QC 5MHz 70°

МД2-0-1

1,6

40

70±6

MSW QC 5MHz 60°

МД2-0-1

1,6

40

54 ±6

MSW QC 5MHz45°

МД2-0-1

1,6

50

44±6

MB4S E

МД4-0-10

1,2

70

58±6

MSEB4 E

МД4-0-10

1,2

70

70±6

MSEB2 E

МД4-0-13

1,6

30

65±6

SEB10 KF3

МД4-0-22

1,2

15

80±6

SEZ5M5

МД4-0-22

1,2

15

70±6

B4S E

МД4-0-14

1,6

180

40±6

K1S-C

МД4-0-19

3,2

180

48±6

CLF4

МД4-0-22

1,2

15

56±6

SEB4 E

МД4-0-10

1,2

70

70±6

SEB2 E

МД4-0-24

1,6

90

72±6

MSEB5 E

МД4-0-5

1,2

25

68±6

SEB4 KF8

МД4-0-5

1,2

25

68±6

K5K

МД4-0-10

1,2

70

60±6

K6NF

МД4-0-10

1,2

70

38±6

MB2S

МД4-0-17

2,0

180

74±6

Наименование

Количество

1

2

Дефектоскоп ультразвуковой

1 шт;

Преобразователи пьезоэлектрические

в соответствии с заказом;

Контактная жидкость

1 бутылка;___у/'     \

Продолжение таблицы 4

1

2

Зарядное устройство для аккумуляторных батарей

1 шт.

Кейс для транспортировки

1 шт;

Руководство по эксплуатации на диске

1 экз.

Кабель USB

1 шт.

Карточка с инструкцией

1 экз.
