Калибраторы температуры серии ТС
| Номер в ГРСИ РФ: | РБ 03 10 2076 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Artvik Inc.", США |
|
Описание типа РБ 03 10 2076 16 [2010-04-16]
rb-03-10-2076-16_2010-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2003-12-22]
rb-03-10-2076-16_2003-12-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2017-06-08]
rb-03-10-2076-16_2017-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2012-01-03]
rb-03-10-2076-16_2012-01-03.pdf
|
Скачать |
Калибраторы температуры серии ТС (далее - калибраторы) предназначены для поверки и калибровки термометров сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, электротермометров, манометрических, биметаллических и стеклянных термометров и других средств измерений температуры погружного типа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2076 16 |
| Наименование | Калибраторы температуры серии ТС |
| Год регистрации | 2016 |
| Номер сертификата | 10745 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | фирма "Artvik Inc.", Соединенные Штаты (US) (изготовитель - "AMETEK Denmark A/S" (Дания (DK)) компании "AMETEK Sensors, Test & Calibration" (Дания (DK)) |
Производитель / Заявитель
фирма "Artvik Inc.", Соединенные Штаты (изготовитель - "AMETEK Denmark A/S" (Дания) компании "AMETEK Sensors, Test & Calibration" (Дания))
Адрес: Gydevang 32-34 3450 Allerod
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1362-2004 (с изменением №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 2076 16 [2010-04-16]
rb-03-10-2076-16_2010-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2003-12-22]
rb-03-10-2076-16_2003-12-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2017-06-08]
rb-03-10-2076-16_2017-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2076 16 [2012-01-03]
rb-03-10-2076-16_2012-01-03.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры серии ТС (далее - калибраторы) предназначены для поверки и калибровки термометров сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, электротермометров, манометрических, биметаллических и стеклянных термометров и других средств измерений температуры погружного типа.
Применяются в различных областях хозяйственной деятельности.
Описание
Калибраторы представляют собой микропроцессорные цифровые калибраторы температуры со сменными металлическими блоками с одним или несколькими каналами для размещения поверяемых термометров соответствующего диаметра.
В калибраторах реализовано двухзонное регулирование температуры в термостате, что обеспечивает более высокую точность установления и поддержания заданной температуры и однородность температурного поля по вертикали при увеличенном внутреннем диаметре термостата.
Калибраторы изготавливают следующих моделей:
- RTC-156 A, RTC-156B, RTC-156C, RTC-157A, RTC-157B, RTC-157C, RTC-158A, RTC-158B, RTC-158C, RTC-250A, RTC-250B, RTC-250C, RTC-700A, RTC-700B, RTC-700C.
Модели калибраторов отличаются по диапазону воспроизводимых температур.
Кроме того, в зависимости от исполнения («А», «В», «С»), калибраторы мшуаются по функциональным возможностям и по внутренним размерам термостата^ё^^\
Для документов,
Калибраторы исполнения «А» выполняют только функцию воспроизведения и . поддержания задаваемого температурного режима.
Калибраторы исполнения «В» являются многофункциональными приборами, имеющими дополнительно каналы измерений сигналов поверяемых термопреобразователей (мВ, Ом, В, мА) и канал для измерения и поддержания температуры с помощью штатного внешнего термопреобразователя сопротивления повышенной точности.
Калибраторы исполнений «В» и «С» снабжены схемой компенсации влияния возможного теплоотвода через поверяемые средства измерений и могут комплектоваться внешним компенсационным термоэлектрическим термометром углового типа, который используется для измерения перепада температуры во вставной трубке и управления регулятором верхней зоны термостата калибратора для уменьшения неоднородности распределения температуры по всей высоте термостата.
Калибраторы исполнений «В», «С» могут комплектоваться внешним платиновым термометром сопротивления повышенной точности, изогнутым под углом 90°, что обеспечивает возможность выполнения поверки и калибровки средств измерений температуры методом сличения.
Задание температуры и управление калибраторами осуществляется с помощью мембранной клавиатуры. Задаваемые режимы и текущая температура отображаются на дисплее калибратора.

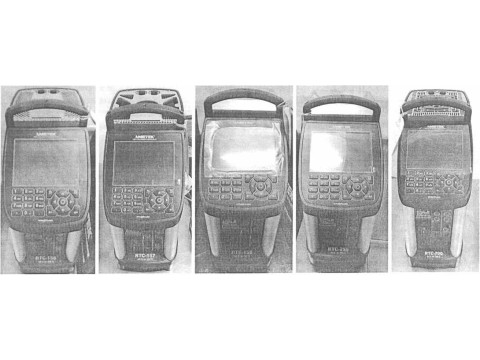

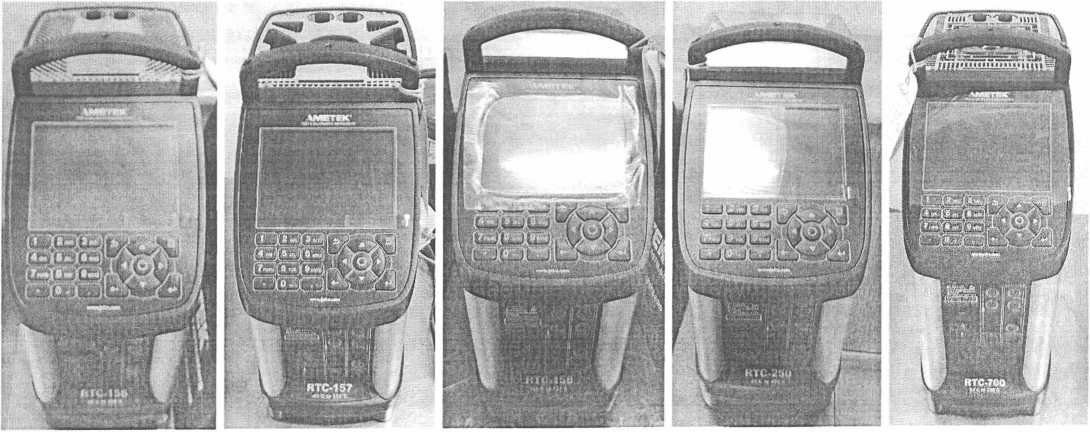

Внешний вид калибраторов приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А к описанию типа.
RTC-156
RTC-157
RTC-158
RTC-250
RTC-700
Рисунок 1 - Калибраторы температуры серии ТС. Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов температуры серии ТС представлены в таблицах 1 - 2.
Таблица 1______________________________________________________ ________
|
Наименование характеристики |
RTC-156A RTC-156B RTC-156C |
RTC-157A RTC-157B RTC-157C |
RTC-158A RTC-158B RTC-158C |
RTC-250A RTC-250B RTC-250C |
RTC-700A RTC-700B RTC-700C |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон воспроизводимых температур (при температуре окружающего воздуха (23 ± 3) °C) |
от минус 30 до плюс 155 |
от минус 45 до плюс 155 |
от минус 22 до плюс 155 |
от 28 до 155 |
от 33 до 700 |
|
Дискретность показаний, °C |
0,001 |
0,001 | |||
|
Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °C |
± 0,1 |
± 0,1 |
± 0,18 |
± 0,28 |
± 0,29 (в диапазоне температур от 33 °C до 660 °C) ± 1,4 (в диапазоне температур свыше 660 °C до 700 °C) |
|
Пределы допускаемой основной абсолютной погрешности канала измерений температуры (TRUE) со штатным платиновым ТС углового типа (только для исполнения «В», «С»), °C |
±0,04 |
±0,04 |
±0,04 |
±0,07 |
± 0,11 (в диапазоне температур от 33 °C до 660 °C) |
|
Нестабильность поддержания температуры, °C, не более, (в течение 30 мин) |
± 0,005 |
± 0,005 |
± 0,01 |
± 0,02 |
± 0,008 (в диапазоне температур от 33 °C до 100 °C) ± 0,015 (в диапазоне температур свыше 100 °C до 425 °C) ± 0,02 (в диапазоне температур свыше 425 °C до 700 °C) |
|
Градиент по вертикали (на расстоянии до 40 мм от дна), °C, не более |
± 0,025 (в диапазоне температур от минус 30 °C ДО 0 °C) |
± 0,03 (в диапазоне температур свыше 50 °C до 155 °C) |
± 0,025 (в диапазоне температур от минус 22 °C ДО 0 °C) |
± 0,03 (в диапазоне температур от 28 °C до 150 °C) |
± 0,1 (в диапазоне температур от 33 °C до 100 °C) |
|
± 0,02 (в диапазоне температур свыше 0 °C до 50 °C) |
± 0,03 (в диапазоне температур от минус 45 °C до 0 °C) |
± 0,02 (в диапазоне темпе-ратур свыше 0 °C до 50 °C) |
± 0,2 (в диапазоне температур свыше 100 °C до 420 °C) | ||
|
± 0,05 (в диапа-зоне температур свыше 150 °C до 250 °C) | |||||
|
± 0,025 (в диапазоне температур свыше 50 °C до 155 °C) |
± 0,02 (в диапазоне температур свыше 0 °C до 50 °C) |
±0,03 (в диапазоне температур свыше 50 °C до 155 °C) |
± 0,3 (в диапазоне температур свыше 420 °C до 700 °C) | ||
|
Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды от температуры нормальных условий в условиях эксплуатации, °С/1 °C |
0,005 |
0,005 |
0,01 |
0,02 |
Z /ГЛ II 1. 1 II 1 |
Да» i10’
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номинальное напряжение питания, В |
от 180 до 254 | ||||
|
Потребляемая мощность, Вт, не более |
400 |
400 |
400 |
1150 |
1150 |
|
Габаритные размеры, мм, не более |
362x171x363 |
366x171x363 |
362x171x421 | ||
|
Габаритные размеры вставного блока, мм, не более |
150x030 |
160x063,5 |
210x030 | ||
|
Масса, кг, не более |
10,0 |
9,9 |
11,0 |
11,3 | |
Таблица 2 (для калибраторов исполнений «В» )
|
Типы НСХ, входных сигналов |
Диапазон измерений |
Цена единицы наименьшего разряда |
|
1 |
2 |
3 |
|
Е |
от минус 200°С до плюс 1000 °C |
0,001 °C |
|
J |
от минус 210 °C до плюс 1200 °C |
0,001 °C |
|
К |
от минус 200 °C до плюс 1372 °C |
0,001 °C |
|
т |
от минус 270 °C до плюс 400 °C |
0,001 °C |
|
R |
от минус 50 °C до плюс 1768 °C |
0,001 °C |
|
S |
от минус 50 °C до плюс 1768 °C |
0,001 °C |
|
В |
от 250 до 1820 °C |
0,001 °C |
|
N |
от минус 270 °C до плюс 1300 °C |
0,001 °C |
|
L(XK) |
от минус 200 °C до плюс 800 °C |
0,001 °C |
|
ВР(А-1) |
от Одо 2500 °C |
0,001 °C |
|
Pt10(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Pt50(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Pt100(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Pt200(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Pt400(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Pt500(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
|
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (23±3) °C в диапазоне (от 0 до 40) °C, % (от диапазона) /°C |
|
4 |
5 |
|
± 0,06 °C* ± 0,18 °C** |
± 0,0005 |
|
± 0,08 °C* ± 0,23 °C** | |
|
± 0,10 °C* ± 0,27 °C** | |
|
± 0,08 °C* ± 0,27 °C** | |
|
± 0,39 °C* ± 1,30 °C** | |
|
± 0,41 °C* ± 0,98 °C** | |
|
± 0,48 °C* ± 1,57 °C** | |
|
± 0,13 °C* ± 0,41 °C** | |
|
± 0,06 °C* ±0,16 °C** | |
|
± 0,25 °C* ± 0,70 °C** | |
|
± 0,19 °C* ± 0,30 °C** | |
|
± 0,04 °C* ± 0,08 °C** | |
|
± 0,02 °C* ± 0,06 °C** |
± 0,23 °C* ± 0,41 °C** ± 0,12 °C* ^0^2429**
± 0,12 °C* ± 0,24 °C**
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Pt1000(385) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,05 °C* ±0,14 °C** |
± 0,0005 |
|
50П(391) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,04 °C* ± 0,08 °C** | |
|
100П(391) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,02 °C* ± 0,06 °C** | |
|
500П(391) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,1 °C* ± 0,2 °C** | |
|
1000П(391) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,05 °C* ± 0,13 °C** | |
|
50М(426) |
от минус 50°С до плюс 200 °C |
0,001 °C |
±0,04 °C* ± 0,05 °C** | |
|
53М(426) |
от минус 50°С до плюс 200 °C |
0,001 °C |
±0,04 °C* ±0,05 °C** | |
|
100М(426) |
от минус 50°С до плюс 200 °C |
0,001 °C |
±0,02 °C* ± 0,03 °C** | |
|
50М(428) |
от минус 180°С до плюс 200 °C |
0,001 °C |
±0,04 °C* ± 0,05 °C** | |
|
100М(428) |
от минус 180°С до плюс 200 °C |
0,001 °C |
±0,02 °C* ± 0,03 °C** | |
|
100Н(617) |
от минус 60°С до плюс 180 °C |
0,001 °C |
±0,02 °C | |
|
Pt100 (TRUE) |
от минус 200°С до плюс 850 °C |
0,001 °C |
± 0,006 °C* ± 0,023 °C** | |
|
Ом (SENSOR) |
от 0 до 400 Ом |
0,0001 Ом |
± 0,002 % от ИВ + 0,002 % от ВПИ) |
± 0,0002 |
|
0...4000 Ом |
0,001 Ом |
± (0,005 % от ИВ + + 0,005 % от ВПИ) | ||
|
Ом (TRUE) |
0...400 Ом |
0,0001 Ом |
± (0,0012 % от ИВ + + 0,0005 % от ВПИ) |
±0,0002 |
|
мВ |
-78...78 мВ |
0,0001 мВ |
± (0,005 % от ИВ + + 0,005 % от ВПИ) |
± 0,0005 |
|
В |
0...12 В |
0,0001 в/ 0,001 °C |
± (0,005 % от ИВ + + 0,010 % от ВПИ) |
± 0,0005 |
|
мА |
0...24 мА |
0,0001 мА/ 0,001 °C |
± (0,005% от ИВ + 0,010% от ВПИ) |
± 0,0007 |
Примечания - допуск на основную погрешность для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая.
Характеристики канала компенсации термопары холодного спая:
пределы допускаемой абсолютной погрешности автоматической компенсации холодных спаев в диапазоне от О °C до 40 °C, °C: ± 0,3 (серия RTC исполнения В).
Номинальные статические характеристики термометров сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и СТБ ГОСТ Р 8.585-2005 соответственно.
* - пределы допускаемой основной погрешности с использованием внешнего эталонного датчика;
* * - пределы допускаемой основной погрешности с использованием внутреннего датчика;
ВПИ - верхний предел измерения давления;
ИВ - значение измеряемой величины.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- калибратор серии ТС;
- кабель питания;
- кабель интерфейсный USB;
- контрольные провода (для моделей В);
- инструмент для извлечения вставных трубок;
- комплект принадлежностей для рекалибровки/подстройки;
- теплозащитный экран (для RTC700)
- руководство по эксплуатации;
- копия сертификата об утверждении типа СИ;
- МП. МН 1362-2004 "Калибраторы температуры серии ТС фирмы "АМЕТЕК Denmark А/S" (Дания). Методика поверки".
По дополнительному заказу могут поставляться:
- вставные трубки (блоки), кейс, внешний платиновый термометр сопротивления углового типа, внешний компенсационный термоэлектрический термометр углового типа, штатив для закрепления поверяемых датчиков, термопарные вилки, компенсационные провода, соединительные кабели.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "АМЕТЕК Denmark А/S" компании "АМЕТЕК Sensors, Test & Calibration", Дания;
МП. МН 1362-2004 "Калибраторы температуры серии ТС фирмы "АМЕТЕК Denmark А/S" (Дания). Методика поверки".
Заключение
Калибраторы температуры серии ТС соответствуют технической документации фирмы "АМЕТЕК Denmark А/S" компании "АМЕТЕК Sensors, Test & Calibration", Дания, TP ТС 004/2011, TP ТС 020/2011 (декларация о соответствии № ТС N RU Д4Ж.АИ30.В.00635 от 09.08.2013, действительна до 08.08.2018).
Межповерочный интервал - не более 12 месяцев (для калибраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
