Калибраторы давления цифровые серии Crystal
| Номер в ГРСИ РФ: | РБ 03 04 2075 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Artvik Inc.", США |
Калибраторы давления цифровые серии Crystal (далее - калибраторы) предназначены для измерений давления, силы и напряжения постоянного тока при поверке, калибровке и испытаниях датчиков давления, манометров, электропневматических и пневмоэлектрических преобразователей давления и других средств измерения давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2075 16 |
| Наименование | Калибраторы давления цифровые серии Crystal |
| Год регистрации | 2016 |
| Номер сертификата | 10746 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | фирма "Artvik Inc.", Соединенные Штаты (US) (изготовитель - "Crystal Engineering Corporation" (Соединенные Штаты (US)) компании "AMETEK Sensors, Test & Calibration" (Дания (DK)) |
Производитель / Заявитель
фирма "Artvik Inc.", Соединенные Штаты (изготовитель - "Crystal Engineering Corporation" (Соединенные Штаты) компании "AMETEK Sensors, Test & Calibration" (Дания))
Адрес: 708 Fiero Lane Suite 9, San Luis Obispo, CA, 93401
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1384-2004 (изменение №2). Для калибраторов с внешними модулями давления АРМ Н и пределами допускаемой приведенной погрешности ±0,01 % от верхнего предела измерения давления - не более 6 месяцев (для введенных в эксплуатацию). |
Поверители
Скачать
|
Описание типа РБ 03 04 2075 16 [2017-06-08]
rb-03-04-2075-16_2017-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2075 16 [2019-11-04]
rb-03-04-2075-16_2019-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2075 16 [2012-07-04]
rb-03-04-2075-16_2012-07-04.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления цифровые серии Crystal (далее - калибраторы) предназначены для измерений давления, силы и напряжения постоянного тока при поверке, калибровке и испытаниях датчиков давления, манометров, электропневматических и пневмоэлектрических преобразователей давления и других средств измерения давления.
Применяются в различных областях хозяйственной деятельности.
Описание
Калибратор состоит из внутренних преобразователей давления (модулей) и микропроцессорного блока. Дисплей калибратора позволяет одновременно наблюдать значения измеряемого давления и выходного электрического сигнала силы постоянного тока поверяемого (калибруемого) датчика давления (в мА, в % от диапазона измерения).
Калибратор обеспечивает работу с внешними модулями давления АРМ и задающими давление устройствами (ручными насосами). Насосы Т-960, Т-970, Т-965, T-975-CPF работают на воздухе, Т-620, T-620H-CPF, P-018-CPF, Р-014, T-1-CPF, GaugeCallHP - на масле, P-018-CPF, T-1-CPF, GaugeCallHP - на воде. Все внутренние и внешние модули давления, а также калибровочные насосы имеют одинаковый подсоединительный штуцер уникальной системы быстросъемных соединений для затягивания вручную (CPF), а также укомплектованы переходником на обычную резьбу.
Кроме того, в калибраторах давления предусмотрены:
- связь с компьютером;
- режим самопроверки;
- широкий выбор единиц измерений давления;
- возможность электрического питания датчиков давления.

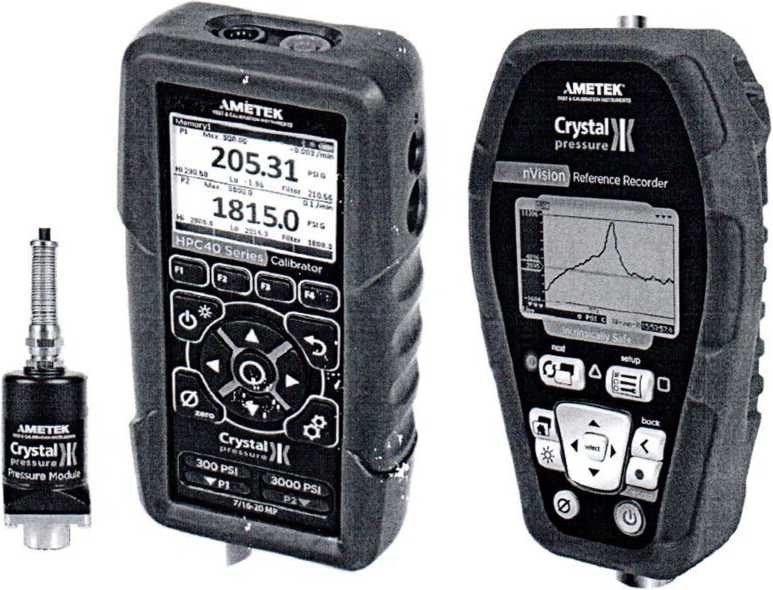

Внешний вид манометров представлен на рисунке 1. /у
Место нанесения знака поверки в виде клейма-наклейки указань|!в[п^у^^1ции^|А.
Рисунок 1 - Калибраторы давления цифровые серии Crystal. Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов модификации НРС40 (исполнения НРС41, НРС42) представлены в таблицах 1-4.
Таблица 1 -
давления
ними
|
Наименование модуля |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности |
|
BARO |
от 70 до 110 кПа абс. |
- |
± 0,05 кПа |
± 0,0005 кПа/10°С |
|
30PSI |
от минус 100 до плюс 200 кПа изб. |
3,0 от ВП |
Разрежение ± 0,05 % ВП Избыточное давление ± 0,01 % ВП (от 0 % до 30 % ВП) ± 0,035 % П (от 30 % до 100 % ВП) |
Разрежение ± 0,0003 % ВП/10°С Избыточное давление ± 0,002 % ВП/10°С (от 0 % до 30 % ВП) ± 0,005% ВП/10°С (от 30 % до 100 % ВП) |
|
03BAR |
от минус 100 до плюс 300 кПа изб. | |||
|
100PSI |
от минус 100 до плюс 700 кПа изб. |
2,0 от ВП | ||
|
10BAR |
от минус 100 до плюс 1000 кПа изб. | |||
|
300PSI |
от минус 100 до плюс 2100 кПа изб. | |||
|
30BAR |
от минус 100 до плюс 3000 кПа изб. | |||
|
1KPSI |
от 0 до 6,9 МПа изб. | |||
|
100BAR |
от 0 до 10 МПа изб. | |||
|
3KPSI |
от 0 до 20,7 МПа изб. |
1,5'Л ВП | ||
|
300BAR |
от 0 до 30 МПа изб. | |||
|
700BAR |
от 0 до 70 МПа изб. |
1,3 от ВП | ||
|
1000BAR |
от 0 до 100 МПа изб. |
Примечания
1 П - показание, ВП - верхний предел, е.м.р. - единица младшего разряда;
2 Опционный барометрический модуль BARO имеет отдельное посадочное место как в НРС41
3 При наличии внутреннего барометрического модуля (опция BARO) любой внутренний или в» давления может измерять как избыточное, так и абсолютное давление.
kVtjtnrSA ий модуль
Таблица 2 - Измерение давления внешними модулями АРМ
|
Наименование модуля |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
|
APM30PSI |
от минус 100 до плюс 200 кПа изб. |
3,0 от ВП |
Разрежение ± 60 Па + 1 е.м.р Избыточное давление ± 0,0075 % ВП (от 0 % до 30 % ВП) ± 0,025 % П (от 30 % до 100 % ВП) |
|
APM03BAR |
от минус 100 до плюс 300 кПа изб. | ||
|
APM100PSI |
от минус 100 до плюс 700 кПа изб |
2,0 от ВП | |
|
APM10BAR |
от минус 100 до плюс 1000 кПа изб. | ||
|
APM300PSI |
от минус 100 до плюс 2100 кПа изб. | ||
|
APM30BAR |
от минус 100 до плюс 3000 кПа изб. | ||
|
APM1KPSI |
от 0 до 6,9 МПа изб. |
Избыточное давление ± 0,015 % ВП (от 0 % до 30 % ВП) ± 0,05 % П (от 30 % до 100 % ВП) | |
|
APM100BAR |
от 0 до 10 МПа изб. | ||
|
APM3KPSI |
от 0 до 20,7 МПа изб. |
1,5 от ВП | |
|
APM300BAR |
от 0 до 30 МПа изб. | ||
|
APM700BAR |
от 0 до 70 МПа изб. | ||
|
APM1000BAR |
от 0 до 100 МПа изб. |
1,3 от ВП | |
|
Примечания 1 П - показание, ВП - верхний предел, е.м.р. - единица младшего разряда; 2 Опционный барометрический модуль BARO имеет отдельное посадочное место как в НРС41, так и в НРС42; 3 При наличии внутреннего барометрического модуля (опция BARO) любой внутренний или внешний модуль давления может измерять как избыточное, так и абсолютное давление; 4 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ±0,0005% ВП/10°С. | |||
Таблица 3 - Модуль электрических сигналов (измерение/генерирование)
|
Наименование характеристики |
Пределы допускаемой основной погрешности |
|
от 0 до 55 мА (измерение) от 0 до 25 мА (воспроизведение) |
± (0,015 % П + 2 мкА) |
|
от 0 до 30 В (измерение) |
±(0,015% П + 2 мВ) |
|
от 0 до 400 Ом (Pt100 (1,385), диапазон от минус 200 °C до 800 °C) |
— |
|
Примечания 1 П - показание, ВП - верхний предел; 2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур; ± 0,001 % ВП/10°С | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейс |
mini-USB |
|
Напряжение питания |
= 1,5 Вх4 шт. (тип АА) или через USB-порт |
|
Габариты размеры калибратора, мм, не более |
176x89x42 |
|
Масса измерителя, кг, не более |
0,689 |
|
Диапазон температур эксплуатации/хранения, °C |
от минус 20 до плюс 50/ от минус 40 до плюс 75 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP65 |
Основные технические и метрологические характеристики калибраторов nVision представлены в таблицах 5-9.
Таблица 5 - Модуль измерения барометрического давления BARO
|
Наименование модуля |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
|
BARO |
от 70 до 110 кПа абс. |
- |
± 0,05 кПа |
Пределы
допускаемой
|
Таблица 6 - Мод |
ули измерения избыточного давления РМ | ||
|
Наименование модуля |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
|
30PSI |
от минус 100 до плюс 200 кПа изб. |
3,0 от ВП |
Разрежение ± 60 Па + 1 е м р. Избыточное давление ± 0,0075 % ВП (от 0 % до 30 % ВП) ± 0,025 % П (от 30 % до 100 % ВП) |
|
03BAR |
от минус 100 до плюс 300 кПа изб. | ||
|
100PSI |
от минус 100 до плюс 700 кПа изб. |
2,0 от ВП | |
|
10BAR |
от минус 100 до плюс 1000 кПа изб. | ||
|
300PSI |
от минус 100 до плюс 2100 кПа изб. | ||
|
30BAR |
от минус 100 до плюс 3000 кПа изб. | ||
|
1KPSI |
от 0 до 6,9 МПа изб. |
Избыточное давление ± 0,015 % ВП (от 0 % до 30 % ВП) ± 0,05 % П (от 30 % до 100 % ВП) | |
|
100BAR |
от 0 до 10 МПа изб. | ||
|
3KPSI |
от 0 до 20,7 МПа изб. |
1,5 от ВП | |
|
300BAR |
от 0 до 30 МПа изб. | ||
|
10KPSI |
от 0 до 68,9 МПа изб. | ||
|
700BAR |
от 0 до 70 МПа изб. | ||
|
1000BAR |
от 0 до 100 МПа изб. |
1,3 от ВП | |
|
15KPSI |
от 0 до 103,4 МПа изб. | ||
Примечания
1 П - показание. ВП - верхний предел, е.м.р. - единица младшего разряда;
2 При наличии внутреннего барометрического модуля (опция BARO) любой внутренний или внешний модуль давления может измерять как избыточное, так и абсолютное давление;
’ 3 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ±0,0005% ВП/1О°С.
Таблица 7 - Модуль измерения электрических сигналов МА20
|
Наименование характеристики |
Пределы допускаемой основной погрешности |
|
от 0 до 55 мА |
± (0,015 % П + 2 мкА) |
|
от 0 до 30 В ________ |
___± (0,015 % П + 2 мВ)_______ |
Примечания
1 П - показание, ВП - верхний предел;
2 Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур: ± 0,001 % ВП/10°С
Таблица 8 - Модуль измерения солротивления/температуры RTD100
|
Наименование характеристики |
Пределы допускаемой погрешности |
|
от 0 до 400 Ом (РП00 (1,385), диапазон от минус 200 °C до 800 °C) |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания |
=1,5 В*4 шт. (тип АА) |
|
Габариты размеры калибратора, мм, не более |
178*110*58 |
|
Масса калибратора, кг, не более |
0,680 |
|
Диапазон температуры эксплуатации/хранения, °C |
от минус 20 до плюс 50/ от минус 40 до плюс 75 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
____________________IP67________________ |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
1. Калибратор 1 шт.
2. Элементы питания (тип АА) 4 шт.
3. Резиновый защитный кожух 1 шт.
4. Мягкий кейс с отделением для аксессуаров 1 шт.
5. Руководство по эксплуатации 1 экз.
6. Методика поверки 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Crystal Engineering Corporation", Соединенные штаты, компании "АМЕТЕК Sensors, Test & Calibration", Дания;
МРБ МП. 1384-2004 "Калибраторы давления цифровые серии Crystal. Методика поверки", (в редакции извещения об изменении №2)
Заключение
Калибраторы давления цифровые серии Crystal соответствуют технической документации фирмы "Crystal Engineering Corporation", Соединенные штаты, компании "АМЕТЕК Sensors, Test & Calibration", Дания, TP ТС 012/2011 (сертификат о соответствии № ТС RU С-ОК.ГБ05.В.0Ю53 от 02.04.2015, действителен до 18.03.2020), ТР ТС 020/2011 (декларация о соответствии № ТС N RU fl-DK.AH30.B.00635 от 26.02.2015, действительна до 25.02.2020).
Межповерочный интервал - не более 12 месяцев (для манометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
