Комплексы измерительные АСН

Назначение

Комплексы измерительные АСН (в дальнейшем - комплексы) предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей в единицах массы и объёма при отпуске (приёме) в (из) автомобильные (ых) или железнодорожные (ых) цистерны верхним или нижним способами налива (слива), а также управления процессом налива (слива) при проведении учетно-расчетных операций.

Описание

Принцип работы комплекса основан на прямом методе динамических измерений массы.

Комплексы состоят из следующих узлов:

- гидравлической части, состоящей из блока гидравлики (компактное исполнение) или модуля измерительного и модуля насосного (или станции "Каскад" с автоматизированной системой управления) при раздельном исполнении, а также клапана управляемого (или клапана КО) и стояка наливного;

- блока оператора;

- трапа перекидного;

- системы автоматизации.

Блок гидравлики представляет собой раму с системой трубопроводов, на которой смонтированы задвижка (или кран шаровый), электродвигатель, насос, компенсатор, мановакуум-метр, краны шаровые, фильтр, газоотделитель (или фильтр-газоотделитель), клапан обратный, массовый расходомер.

Модуль измерительный представляет собой систему трубопроводов, в которой смонтированы фильтр, газоотделитель (или фильтр-газоотделитель), клапан обратный, массовый расходомер.

Комплексы в своём составе могут иметь один и более блоков гидравлики (модулей измерительных) для разных продуктов, проходящих через один или несколько постов налива.

Модуль насосный или станция "Каскад" с автоматизированной системой управления предназначены для подачи продукта из резервуара к модулю измерительному. Модуль насосный представляет собой раму с системой трубопроводов, на которой смонтированы задвижка (или кран шаровый), электродвигатель, насос, компенсатор, мановакуумметр, краны шаровые. Станция "Каскад" состоит из насосного агрегата, полевого контроллера сбора информации, шкафа управления с контроллером управления и защиты насосного агрегата, поста управления, компенсаторов, обратного клапана, затворов поворотных (или кранов шаровых), мановакуумет-ра, манометра, датчиков, коробки соединительной.

Блок оператора представляет собой каркас, на котором находится площадка оператора и монтируются один или более стояков наливных, трапов перекидных и клапанов управляемых (или клапанов КО).

Клапан управляемый (или клапан КО) предназначен для перекрытия потока при наливе заданной дозы, а так же плавного регулирования потока продукта с обеспечением налива на минимальном расходе в начале и в конце выдачи дозы.

Стояк наливной предназначен для налива нефти, нефтепродуктов или других жидкостей в автомобильную или железнодорожную цистерну. Стояки наливные изготавливаются двух типов: верхнего и нижнего налива.

В состав системы автоматизации входят:

- датчики положения наконечника, уровня, гаражного положения стояка и трапа;

- * -гроллер "Центральный блок управления" (в дальнейшем - ЦБУ);

- -.‘рескальный компьютер с программным обеспечением "АРМ оператора налива и яиа........ ус’ансвливаемый в операторной;

- « г.троллер "Весна-ТЭЦ2-ЗК", устанавливаемый в операторной;

- - ст ч и нал ТС-002Ех;

- « чплект автоматического устройства заграждения для нефтебаз (шлагбаума);

- ■ .т_и заземления (устройство заземления), устанавливаемые на посту налива;

- :_к.аф силовой;

- • ' .ппект монтажных и силовых кабелей.

Ц5У обеспечивает:

-ра пение режимами налива;

• -~роль датчиков безопасности (наличие заземления, положения трапа и других со-:   — гей комплекса);

ь дзарийное отключение процесса налива в случае возникновения нештатной ситуа-тагу-

г -глучение, хранение, отображение на дисплее и передачу измеряемых величин -.•»'><’   ■ последнего налива, а также суммарные значения объема и массы за все время

зехг. атаиш АСН. температуру наливаемого продукта;

а дозирование заданного объема и/или массы продукта путем управления запорной 1|ЖаТурсЙ

Г? * АРМ оператора налива и слива" обеспечивает:

д г станционное управление АСН оператором из помещения;

б I с граничение доступа к возможности изменения параметров налива только авторизо-кккнъгм пользователям;

г- архивирование и хранение данных по каждому наливу - объема, массы, температу-75м.           нал итого/слито го продукта - минимум в течение одного календарного года, а

мг*е «марные значения объема и массы за все время эксплуатации АСН;

' формирование отчетных документов - сменного отчета, списка наливов, товарно-гранспортной накладной.

К'-троллер "Весна-ТЭЦ-2-ЗК" обеспечивает дистанционное управление процессами И.Ж1ВД и? помещения операторной как резервное устройство в случае неработоспособности □ерсонзлъ-л го компьютера: ввод с клавиатуры заданного объема, отображение фактического х-ьечь • ’"г.чды разрешения, пуска и останова налива.

инал ТС-002Ех обеспечивает возможность ввода заданного объема и разрешения . -щ; ком или водителем автоцистерны непосредственно на посту налива. Для обес-:.;г г таености наливщик проходит идентификацию с помощью индивидуальной пла-

«I ■    .                  II». * ГЭ KI >

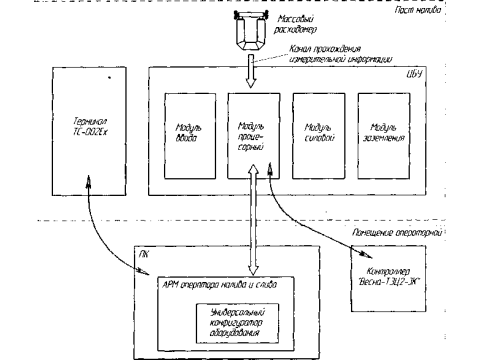

. .мт передачи измерительной информации представлена на рисунке 1.

ЛИСТ г

Листов S

Рисунок 1

Исполнения комплексов подразделяются по:

- типу комплексов:

1 - для перекачивания;

4 - для верхнего налива;

5 - для верхнего налива, с одной стороны каркаса, без оснащения трапами перекидны ми и лестницами;

6 - для верхнего и нижнего налива;

8 - налива (слива) с одной стороны каркаса;

10 - налива (слива) с двух сторон каркаса;

12 - для верхнего налива попеременно с одной или другой стороны каркаса;

14 - для верхнего налива в железнодорожные цистерны со стояком модификации

16 - для верхнего налива в железнодорожные цистерны со стояком модификации

18 - для верхнего налива в железнодорожные цистерны со стояком модификации

20 - для верхнего налива в железнодорожные цистерны со стояком модификации

- типу обслуживаемых цистерн:

- автомобильные (не обозначается);

ЖД - железнодорожные;

- способу налива:

В - верхний налив;

Н - нижний налив;

ВН - верхний и нижний налив;

- способу герметизации:

- негерметизированный способ налива (без отвода паров, не обозначается);

Г - герметизированный способ налива (с отводом паров);

- способу обогрева:

- без электрообогрева (не обозначается);

Н .   - с электрообогревом;

- п: модификации:

- немодульного типа (не обозначается);

• ; гь - модульного типа;

- по диаметру условного прохода:

- диаметр условного прохода стояка - 80 мм (не обозначается);

Ду100 - диаметр условного прохода стояка - 100 мм.

Примечание - При применении стояка с другим диаметром условного прохода в обозначение комплекса вносится условное сокращение этого диаметра;

- количеству стояков наливных:

1 - один стояк наливной (допускается не обозначать);

2 - два стояка наливных;

3 - три стояка наливных;

4 - четыре стояка наливных;

120- 120 стояков наливных;

- количеству модулей насосных (блоков насосных) или станций "Каскад" с автоматизированной системой управления:

1 - один модуль насосный или станция "Каскад" (допускается не обозначать);

2 - два модуля насосного или станций "Каскад";

3 - три модуля насосного или станций "Каскад";

4 - четыре модуля насосного или станций "Каскад";

120- 120 модулей насосных или станций "Каскад";

- типу наливаемого продукта:

- светлые нефтепродукты (не обозначается);

битум - битумы;

мазут - мазуты;

нефть - нефть, минеральные масла;

пищ - пищевые продукты;

химия - химические и нефтехимические продукты.

- типу насосов:

без насоса;

с насосом типа АСВН;

с насосом типа КМ;

с насосом типа КМС;

с насосом типа ЦГ;

с насосом типа Ш80;

с насосом типа Х80;

с насосом типа УОДН.

Примечание - При применении насоса в составе станции "Каскад" с автоматизированной системой управления перед обозначением насоса добавляется аббревиатура "СН-";

- типу массового расходомера:

со счетчиком-расходомером массовым Micro Motion (Госреестр № 45115-10);

с расходомером массовым Promass (Госреестр № 15201-07);

со счетчиком-расходомером массовым кориолисовым ROTAMASS (Госреестр № 27054-09).

- климатическому исполнению и категориям размещения:

У 1(2) - умеренное категории размещения 1(2);

ХЛ1(2) - холодное категории размещения 1(2);

УХЛ1(2) - холодное категории размещения 1(2).

Схема комплекса измерительного АСН представлена на рисунках 2, 3.

Рисунок 2

Рисунок 3

Программное обеспечение

Программное обеспечение (в дальнейшем - ПО) комплекса обеспечивает прием и обработку информации от первичных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом. ПО состоит из комплекса программных средств, объединенных функционально, но разделенных аппаратно, находящихся в отдельных устройствах, например в ЦБУ или персональном компьютере.

ПО комплекса подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.

Канал прохождения измерительной информации включает в себя центральный процессор ЦБУ и персональный компьютер.

ПО, установленное в центральном процессоре ЦБУ, содержит метрологически значимые части.

Перечень идентификационных параметров метрологически значимого программного обеспечения, приведен в таблице 1.

Таблица 1

Защита от несанкционированного доступа к микропрограммам ЦБУ осуществляется путем пломбирования корпуса прибора. Кроме того, предусмотрена программная защита oi считывания микропрограммы из микроконтроллеров. Защита от несанкционированного доступа к программам на персональном компьютере достигается встроенными средствами операционной системы.

Уровень защиты от преднамеренных и непреднамеренных изменений "С" по МИ 3286-2010.

Места пломбирования ЦБУ показаны на рисунке 4.

Рисунок 4 - Места пломбирования ЦБУ

Технические характеристики

Знак утверждения типа

наносится на маркировочные таблички комплексов методом штемпелевания (металлофото, шелкографии, наклейки), титульные листы эксплуатационной документации типографским способом.

Комплектность

Примечание: Комплект поставки определяется по согласованию с заказчиком в соответствии с техническим заданием или опросным листом.

Поверка

осуществляется по методике "ГСП. Комплексы измерительные АСН. Методика поверки" 216.00.00.00.00 МП, утверждённой ГЦИ СИ ФГУП "ВНИИМС" в мае 2011 г.

Основное поверочное оборудование:

- установка поверочная массовая УПМ 2000 вместимостью 2000 дм3, диапазон измерений (0ч-2000) кг, погрешность ±0,04 %;

- секундомер, диапазон измерений (0+30) мин., погрешность ±1 с, ц.д. 0,2 с;

- ареометр АНТ-2, диапазон измерений влажности (750-4830) кг/м3, температуры (-20-435) °C, погрешность ±1 кг/м3/±1 °C, ц.д. 1 кг/м3/1 °C ГОСТ 18481-81;

- ареометр АНТ-2, диапазон измерений влажности (830-4910) кг/м3, температуры (-20-435) °C, погрешность ±1 кг/м3/±1 °C, ц.д. 1 кг/м3/1 °C ГОСТ 18481-81.

Сведения о методах измерений

изложены в ГОСТ Р 8.595-2004 "Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измере-w ft НИИ .

Нормативные документы

1. ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

2. ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений ".

3. ГОСТ Р 8.596-2002 " ГСИ. Метрологическое обеспечение измерительных систем. Основные положения ".

4. ТУ 4213-166-05806720-2002 Комплексы измерительные АСН.
