Пробоотборники воздуха автоматические "ОП"
| Номер в ГРСИ РФ: | РБ 03 09 6157 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Пробоотборники |
| Производитель / заявитель: | АО "ОПТЭК", г. Санкт-Петербург |
|
Описание типа РБ 03 09 6157 16 [2017-02-21]
rb-03-09-6157-16_2017-02-21.pdf
|
Скачать |
Пробоотборники воздуха автоматические «ОП» (далее - пробоотборники) предназначены для отбора проб воздуха с заданным объемным расходом для выполнении газоаналитических измерений при контроле атмосферного воздуха и воздуха рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6157 16 |
| Наименование | Пробоотборники воздуха автоматические "ОП" |
| Год регистрации | 2016 |
| Номер сертификата | 10783 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2020-07-20 |
| Получатель сертификата | АО "ОПТЭК", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
АО "ОПТЭК"
Адрес: 199406, г. С.-Петербург, Гаванская, 47 корп. 3
Контакты: тел./факс (812)325-55-67, 351-74-34, 320-68-84
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП-242-1024-2010 " (с изм. №1 от 01.06.2012). |
Поверители
Скачать
|
Описание типа РБ 03 09 6157 16 [2017-02-21]
rb-03-09-6157-16_2017-02-21.pdf
|
Скачать |
Описание типа
Назначение
Пробоотборники воздуха автоматические «ОП» (далее - пробоотборники) предназначены для отбора проб воздуха с заданным объемным расходом для выполнении газоаналитических измерений при контроле атмосферного воздуха и воздуха рабочей зоны.
Описание
Принцип действия пробоотборников основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха, и измерении объемного расхода и времени отбора этой пробы.
Пробоотборники «ОП» представляют собой переносные1, многоканальные автоматические приборы, универсальные по источнику энергии, малорасходные и среднерасходные по продолжительности отбора пробы, снабжены таймером.
Конструктивно пробоотборники выполнены в одном блоке.
В состав пробоотборников входят насос, регуляторы расхода, ротаметры для измерения объемного расхода воздуха, часы - таймер для измерения текущего времени, задания и измерения времени отбора пробы.
Пробоотборники могут работать в ручном и автоматическом режимах. В автоматическом режиме происходит автоматическое отключение насоса по окончании времени отбора пробы, предварительно установленному по таймеру, или автоматическое включение насоса в заданное время и его автоматическое отключение по окончанию заданного по таймеру времени.
На цифровом индикаторе пробоотборников отображается режим работы, текущее время или время отбора пробы, заданное по таймеру.
Пробоотборники «ОП» в зависимости от задаваемых расходов и количества каналов имеют модификации, приведенные в таблице 1.
Таблица 1
|
Модификация |
Обозначение КД |
|
ОП-442ТЦ |
ИРМБ.418311.002-01 |
|
ОП-221ТЦ |
ИРМБ.418311.002-02 |
|
ОП-824ТЦ |
ИРМБ.418311.002-03 |
|
ОП-280ТЦ-С |
ИРМБ.418311.002-04 |
|
ОП-412ТЦ |
ИРМБ.418311.002-05 |
|
ОП-431ТЦ |
ИРМБ.418311.002-06 |
|
ОП-618ТЦ |
ИРМБ.418311.002-07 |
Внешний вид пробоотборников приведен на рисунках 1-5.

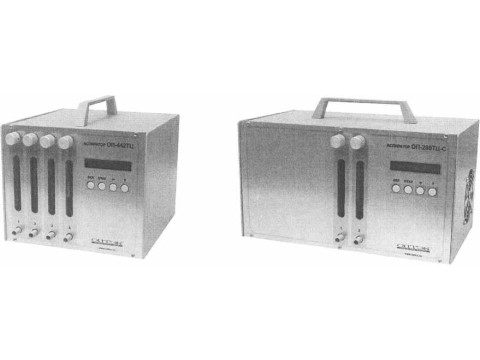

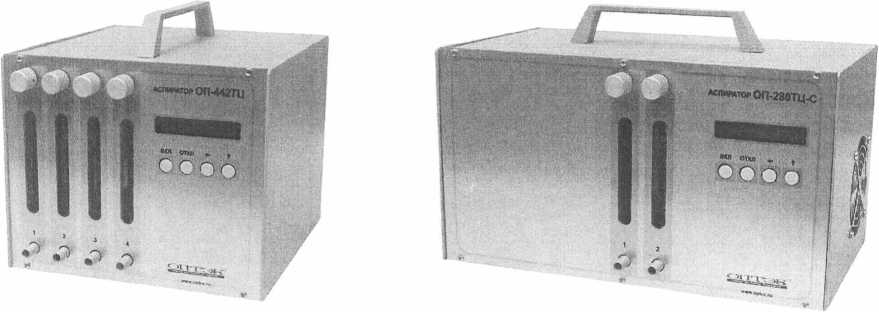

Рисунок 1. - Внешний вид пробоотборников мод. ОП-442ТЦ, ОП-412ТЦ, ОП-431ТЦ

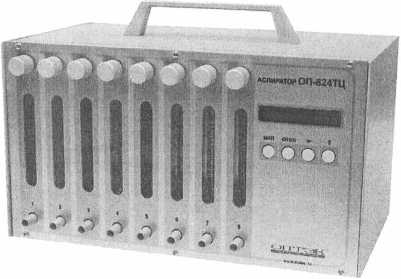

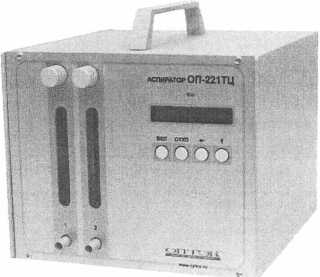

Рисунок 2. - Внешний вид пробоотборников Рисунок 4. - Внешний вид пробоотборников мод. ОП-824ТЦ мод. ОП-221ТЦ
Рисунок 3. - Внешний вид пробоотборников мод. ОП-280ТЦ-С

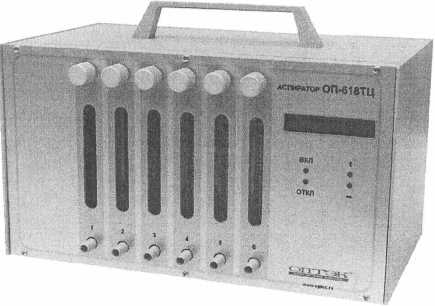

Рисунок 5. - Внешний вид пробоотборников мод. ОП-618ТЦ
Технические характеристики
I. Метрологические характеристики пробоотборников приведены в таблице 2.
Таблица 2.
|
Модификация |
Количество каналов |
Нормы | |||
|
Диапазон задания объемного расхода, дм3/мин |
Цена деления ротаметра, дм3/мин, не более |
Пределы допускаемой основной приведенной погрешности задания объемного расхода, у, % |
Допускаемое значение перепада давлений на поглотителе, кПа (кгс/см2) | ||
|
ОП-442ТЦ |
2 |
0,2- 1.0 |
0,2 |
±5 |
15 (0,15) |
|
2 |
5,0-20 |
5,0 |
±5 |
2,5 (0,025) | |
|
011-22 ГГЦ |
1 |
0,2- 1,0 |
0,2 |
±5 |
15(0,15) |
|
1 |
5,0 - 20 |
5,0 |
±5 |
2,5 (0,025) | |
|
ОП-824ТЦ |
4 |
0,2- 1,0 |
0,2 |
±5 |
15 (0,15) |
|
4 |
1.0-5.0 |
1,0 |
±5 |
10(0,10) | |
|
ОГ1-280ТЦ-С |
2 |
20-40 |
5,0 |
±5 |
2,5 (0,025) |
|
ОГ1-412ТЦ |
2 |
0.2- 1,0 |
0,2 |
±5 |
15 (0,15) |
|
2 |
1,0-5.0 |
1,0 |
±5 |
10(0,10) | |
|
ОП-431ТЦ |
1 |
0,2- 1,0 |
0,2 |
±5 |
15 (0,15) |
|
2 |
1,0-5,0 |
1,0 |
±5 |
10(0,10) | |
|
1 |
5,0-20 |
5,0 |
±5 |
2,5 (0,025) | |
|
ОП-618ТЦ |
3 |
0,2- 1,0 |
0,2 |
±5 |
15 (0,15) |
|
3 |
1,0-5,0 |
1,0 |
±5 |
10(0,10) | |
2. Диапазон измерения времени отбора пробы, мин
3. Номинальное значение времени отбора пробы в автоматическом режиме, мин 20
4. Пределы допускаемой основной относительной погрешности измерения времени отбора пробы, %
5 Дополнительные погрешности пробоотборников приведены в таблице 3.
Таблица 3.
|
Влияющий фактор |
Пределы допускаемой дополнительной погрешности в долях от основной погрешности |
|
Изменение температуры окружающего воздуха на каждые 10 °C от номинального значения температуры 20 °C в диапазоне от минус 10 °C до 40 °C |
±0.5 |
|
Изменение давления от 84 до 106.7 кПа |
±0,2 |
|
Изменение относительной влажности от 15 до 95 %. |
±0,2 |
|
Наличие вибрации частотой (10 - 55) Гц, амплитудой до 0.15 мм. |
±0,2 |
|
Наклон пробоотборников в любом направлении на 5° |
±0,2 |
6. Время непрерывной работы, не менее
7. Электрическое питание переменный ток напряжение (230 ± 23) В, частотой (50 ± 1) Гц или от аккумулятора (12+'.з) В.
8. Габаритные размеры, масса пробоотборников, а также потребляемая мощность приведены в таблице 4.
Таблица 4.
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, ВА, не более |
|
ОП-442ТЦ |
280x240x280 |
7 |
100 |
|
ОП-221ТЦ |
280x240x280 |
7 |
100 |
|
ОП-824ТЦ |
385x235x240 |
7 |
100 |
|
ОП-280ТЦ-С |
280x240x280 |
12 |
320 |
|
ОП-412ТЦ |
280x240x280 |
7 |
100 |
|
ОП-431ТЦ |
280x240x280 |
7 |
100 |
|
ОП-618ТЦ |
385x235x240 |
7 |
100 |
9. Средняя наработка на отказ, не менее 10 ООО ч
10. Средний срок службы, не менее 8 лет
11. Условия эксплуатации:
- температура окружающего воздуха. °C от минус 10 до 40;
- атмосферное давление, кПа (мм рт.ст.) 84 - 106,7 (630 - 800);
- относительная влажность окружающего воздуха при 25 °C
(без конденсации влаги). % 15-98
Знак утверждения типа
наносится типографским способом на титульный лист паспорта прибора и на табличку, расположенную на задней панели пробоотборника.
Комплектность
В комплект поставки пробоотборников «ОП» входят;
|
• пробоотборник «ОП» |
1 |
шт. |
|
• паспорт |
1 |
экз. |
|
• руководство по эксплуатации |
1 |
экз. |
|
• методика поверки МП -242-1024-2010 |
1 |
экз. |
|
• предохранитель ЗА |
2 |
шт. |
|
• сетевой шнур |
1 |
шт. |
Поверка
осуществляется по документу МП-242-1024-2010 «Пробоотборники воздуха автоматические «ОП». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2010 г. с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01.06.2012 г.
Основные средства поверки;
- газовый счетчик барабанный РГ 7000 (№ 11229-88 в Госреестре РФ) по ТУ 25-7550.0039-88;
- мановакуумметр МВ-1-1000 (101,2) (№ 1846-93 в Госреестре РФ) по ГОСТ 9953;
- секундомер СО Спр-26-000 по ТУ 25-1819-0021-90.
Сведения о методах измерений
Методика измерений приведена в документе «Пробоотборники воздуха автоматические «ОП». Руководство по эксплуатации» ИРМБ 418311.002 РЭ.
Нормативные документы
1 ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 Пробоотборники воздуха автоматические «ОП». Технические условия
ТУ 4213-005-23136558-99.
