Измерители температуры эталонные ИТЭ

Назначение

Измерители температуры эталонные ИТЭ (в дальнейшем - измерители), предназначены для измерения температуры среды, а также для использования в качестве эталонных средств измерений при поверке средств измерений.

Измерители могут применяться на предприятиях, в научных лабораториях, метрологии, промышленности и при научных исследованиях.

Описание

Измеритель состоит из измерительного блока и погружного платинового термометра сопротивления с номинальным сопротивлением 100 Ом. Измеритель содержит внутренний микропроцессор, который преобразует измеренное значение сопротивления в значение температуры согласно положениям Международной температурной шкалы 1990 г. (МТШ-90). Термометр сопротивления соединяется с измерительным блоком по четырехпроводной схеме. Два независимых входа измерения позволяют регистрировать температуру или электрическое сопротивление двух датчиков, а также измерять разность температур. Измеритель имеет интерфейс RS-232C и программное обеспечение, позволяющее передавать данные от измерителя на компьютер.

Измеритель имеет две модификации: ИТЭ и ИТЭ.1, отличающиеся метрологическими характеристиками.

Внешний вид измерителей ИТЭ приведен на рисунке 1.

Метод измерения основан на расчете температуры среды согласно положениям МТШ-90 по результатам измерений электрического сопротивления платинового термометра сопротивления, находящегося в термодинамическом равновесии со средой, температуру которой необходимо измерить.

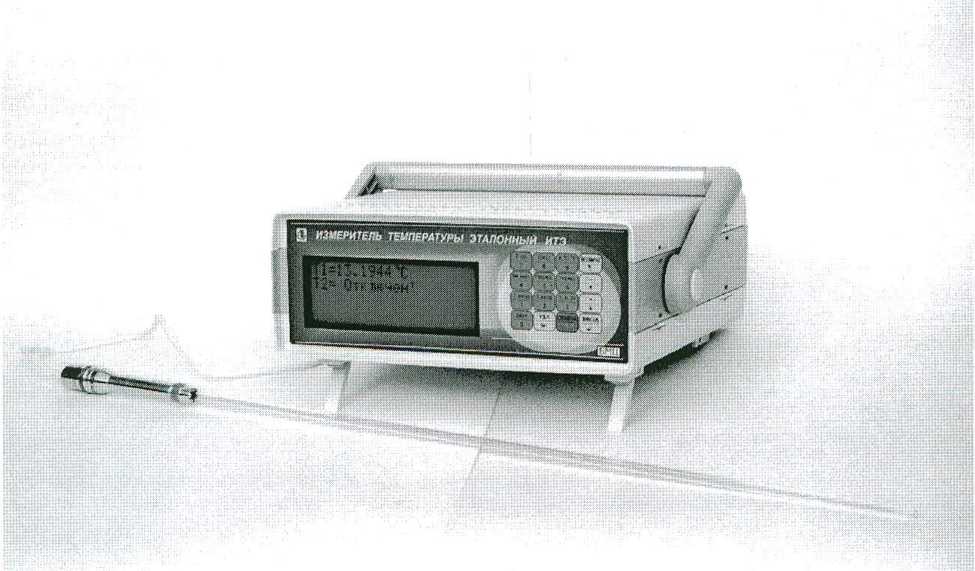

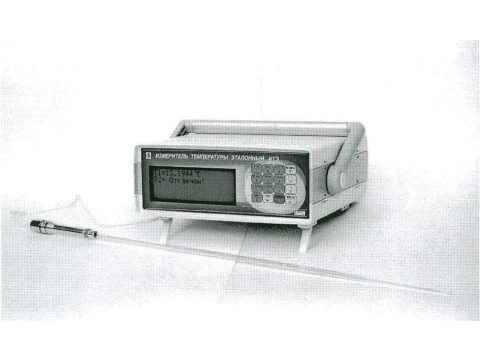

Рисунок 1 - Внешний вид измерителей ИТЭ

Измеритель обеспечивает:

- индикацию измеряемой температуры; средней температуры по нескольким измерениям; минимальной, максимальной температуры за время измерения; разности температур, измеренных по двум входам измерителя;

- индикацию измеряемого электрического сопротивления датчика; среднего электрического сопротивления датчика по нескольким измерениям;

- передачу измеренной температуры или сопротивления на ПЭВМ по интерфейсу RS-232C;

- звуковую сигнализацию и визуальную индикацию выхода внутренних термостатов на рабочий режим.

Схема пломбировки измерителя для защиты от несанкционированного доступа с указанием мест для нанесения клейма-наклейки и оттиска клейма государственного поверителя приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса измерителя не более 3 кг.

Габаритные размеры измерителя не более 320x320x120 мм.

Диапазон измерения температуры среды от 193 К до 693 К (от -80 °C до 420 °C)

Пределы допускаемой абсолютной погрешности измерительного блока ±0,0015 Ом при измерении сопротивлений 0, 10 и 100 Ом.

Границы доверительного интервала абсолютной погрешности измерения температуры при доверительной вероятности 0,95 и коэффициенте охвата 2 не более:

для модификации измерителя ИТЭ:

± 0,010 К (в диапазоне от 193,15 до 273,16 К)

±0,010 °C (в диапазоне от 0 до 231,928 °C)

± 0,030 °C (в диапазоне от 231,928 до 419,527 °C);

для модификации измерителя ИТЭ.1:

± 0,030 К (в диапазоне от 193,15 до 273,16 К включительно)

± 0,040 °C (в диапазоне от 0 до 231,928 °C включительно)

± 0,070 °C (в диапазоне от 231,928 до 419,527 °C включительно).

Нестабильность измерения температуры не более 0,003 °C (0,001 Ом) за 3 месяца.

Время одного измерения не более 1,8 с.

Время установления рабочего режима не более 30 мин.

Время непрерывной работы не менее 8 часов.

Номинальная ступень квантования равна 0,0001 °C.

Питание измерителя осуществляется от сети переменного тока (220 ± 22) В при частоте (50 ± 1,0) Гц.

По способу защиты от поражения электрическим током измеритель соответствует классу защиты I по ГОСТ 26104-89.

Потребляемая мощность не более 10 В-А.

Уровень индустриальных радиопомех, создаваемых измерителем, не превышает значений, установленных СТБ ГОСТ Р 51318.22-2001, класс А.

Измеритель удовлетворяет требованиям электромагнитной совместимости в соответствии с СТБ ГОСТ Р 51317.4.2-2001 (критерий качества функционирования С, степень жесткости 2), СТБ ГОСТ Р 51317.4.4-2001 (критерий качества функционирования С, степень жесткости 2), СТБ ГОСТ Р 51317.4.11-2001 (критерий качества функционирования В, степень жесткости 2), СТБ ГОСТ Р 51317.4.5-2001 (критерий качества функционирования А, класс условий эксплуатации 2), СТБ ГОСТ Р 51318.24-2001.

Степень защиты оболочки IP 20 по ГОСТ 14254-96.

По устойчивости к воздействию температуры и влажности окружающего воздуха и по устойчивости к воздействию механических нагрузок измеритель относится к группе исполнения 2 по ГОСТ 22261-94:

- температуре окружающего воздуха от плюс 15 до плюс 25 °C;

- относительной влажности воздуха до 80 % при 25 °C;

атмосферному давлению от 84 до 106,7 кПа.

Измеритель обладает прочностью при транспортировании при:

- температуре окружающего воздуха от минус 50 до плюс 50 °C;

- относительную влажность воздуха 98 % при температуре плюс 35 °C.

Средняя наработка на отказ не менее 1000 ч.

Среднее время восстановления работоспособности не более 3,3 ч.

Средний срок службы не менее 5 лет.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на лицевую панель измерителя методом шелкографии.

Комплектность

Комплект поставки измерителя указан в таблице 1.

Таблица 1

Нормативные документы

ТУ РБ 14789681.007-2003 «Измерители температуры эталонные ИТЭ. Технические условия»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний»

МП. МН 1296-2003 ««Измерители температуры эталонные ИТЭ. Методика поверки»

Заключение

Измерители температуры эталонные ИТЭ соответствуют ТУ РБ 14789681.007-2003. ГОСТ 22261 -94, ГОСТ 26104-89.

Межповерочный интервал - 2 года.

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93.

тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
