Устройства защиты и управления измерительные микропроцессорные МПЗ-110Л

Назначение

Устройства защиты и управления измерительные микропроцессорные МПЗ-НОЛ (далее - МПЗ-ИОЛ) предназначены для измерения аналоговых сигналов токов и напряжения, активной и реактивной мощности для каждой из фаз, углов сдвига фаз, коэффициента мощности, активной, реактивной и полной мощности по трем фазам, частоты сети, выполнения функций защиты и управления оборудованием присоединений.

Область применения МПЗ-1 ЮЛ - электрические станции и подстанции.

Описание

МПЗ-НОЛ представляет собой программируемое микропроцессорное устройство, включающее в себя аналогово-цифровой преобразователь (АЦП) с полупроводниковым коммутатором, узел цифровой обработки сигналов (дискретный сигнальный процессор), блок трансформаторов тока и напряжения, блок дискретных входов и выходов, блок индикатора и клавиатуры, блок питания.

Аналоговые сигналы с блока трансформаторов тока и напряжения преобразуются с помощью АЦП в цифровой код и поступают в узел цифровой обработки сигналов, в котором производится цифровая фильтрация, привязка к измерительным диапазонам напряжения, тока и частоты. С использованием измеренных значений напряжения, тока и частоты производится расчет значений активной, реактивной и полной мощности, угла между током и напряжением, коэффициента мощности (cos ср). Измеренные и рассчитанные данные заносятся в энергонезависимую память.

Полученные данные выводятся на жидкокристаллический дисплей в соответствии с выбранным с помощью клавиатуры режимом индикации.

Функции защиты линий, управления и противоаварийной автоматики обеспечиваются посредством программной реализации заданных алгоритмов линий, управления и автоматики с использованием информации, принимаемой измерительным каналам и дискретным входам и выдачей управляющих воздействий по дискретным выходам.

Лист 1 из 6

Функции защиты линий, обеспечиваемые МПЗ-1 ЮЛ:

четырехступенчатая защита от междуфазных коротких замыканий (КЗ); дистанционная защита;

- максимальная токовая защита;

защита от однофазных замыканий по току;

защита минимального напряжения;

- защита от обрыва фазы и потери нагрузки по току обратной последовательности;

В состав МПЗ-ИОЛ входит схема часов реального времени с батарейным резервированием питания.

В МПЗ-ИОЛ реализована возможность оперативного обмена данными с внешними устройствами посредством последовательного интерфейса RS485.

Место нанесения поверительного клейма МПЗ-1 ЮЛ приведено в Приложении А

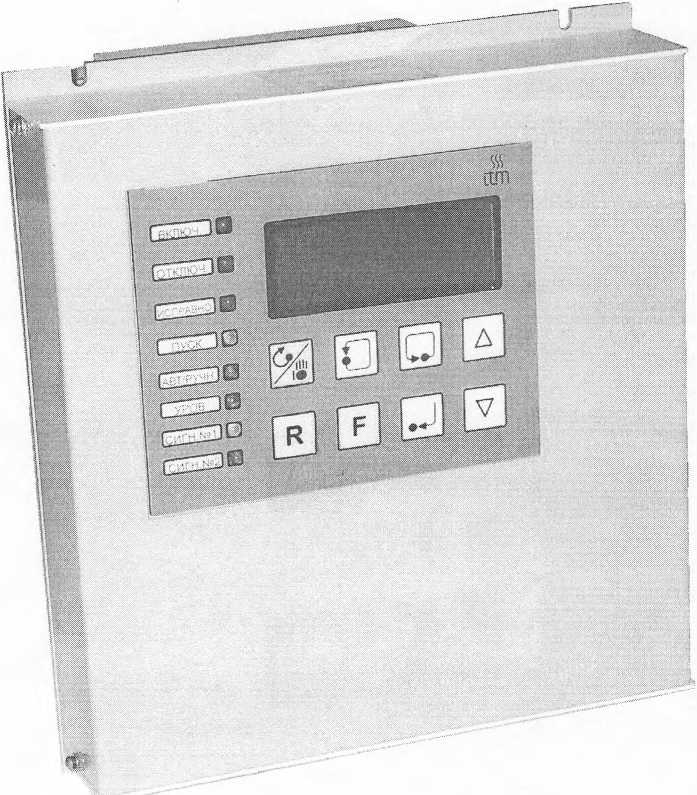

Рисунок 1 - Устройство защиты и управления измерительное микропроцессорное МПЗ-1 ЮЛ

Лист 2 из 6

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится:

- на руководство по эксплуатации типографским способом;

- на корпус МПЗ-1 ЮЛ способом самоклеющейся аппликации, выполненной на пленке методом лазерной печати.

Комплектность

Лист 3 из 6

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100029077.025-2006 “Устройство защиты и управления измерительное микропроцессорное МПЗ-1 ЮЛ. Технические условия”.

МРБ МП. 1545-2006 “Устройство защиты и управления измерительное микропроцессорное МПЗ-1 ЮЛ. Методика поверки”.

ГОСТ 22261-94 “Средства измерения электрических и магнитных величин. Общие технические требования”.

ГОСТ 12.21.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”.

Заключение

Устройства защиты и управления измерительные микропроцессорные МПЗ-1 ЮЛ. соответствуют требованиям ТУ BY 100029077.025-2006, ГОСТ 22261-94, ГОСТ 12.21.091-2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.

Государственное научное учреждение “Институт тепло- и массообмена им. А. В. Лыкова

национальной академии наук Беларуси” г. Минск, ул. П. Бровки, 15, тел. 284-21-36.

С. В. Курганский

Начальник НИЦИСИиТ БелГИМ

Зам. директора Государственного научного Институт тепло- и массообмена им. А. В. национальной академии наук Беларуси

Приложение А (обязательное)

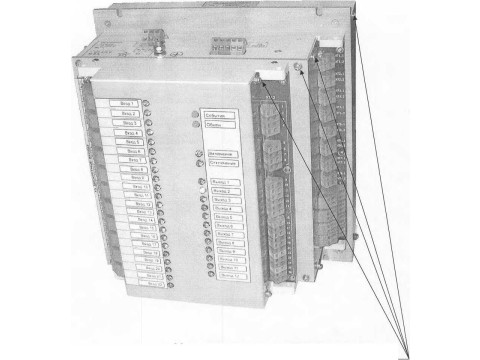

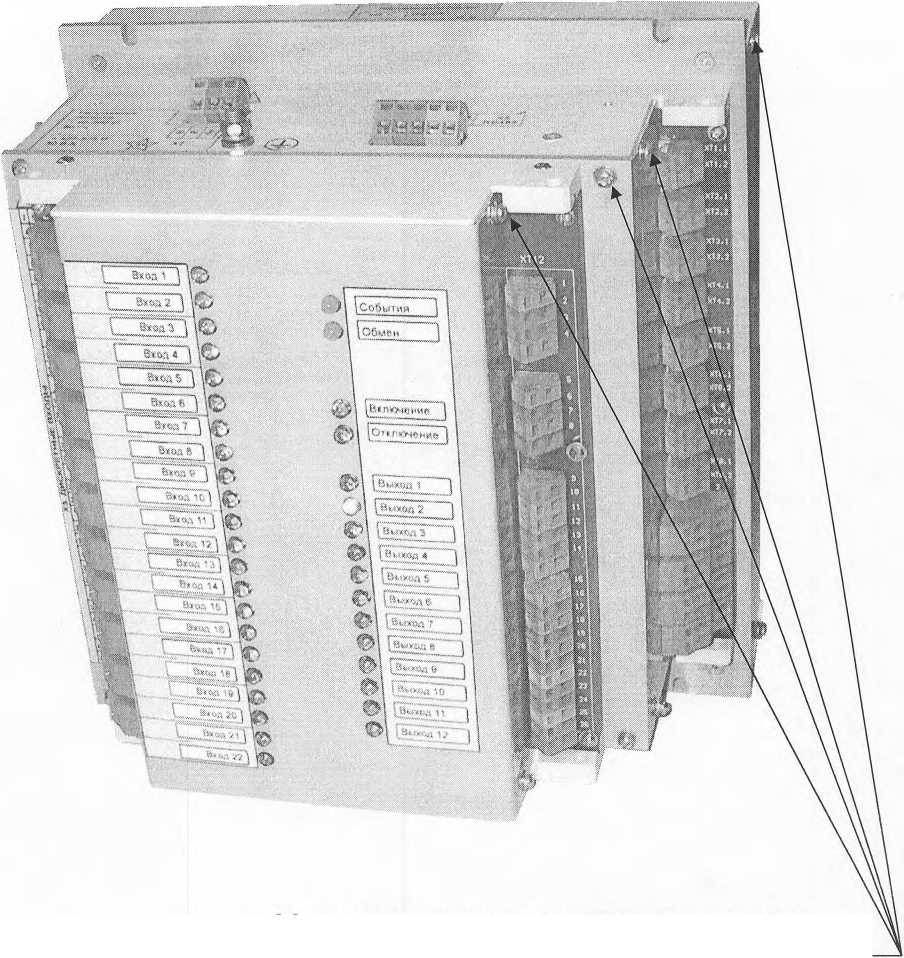

Схема пломбировки МПЗ-1 ЮЛ от несанкционированного доступа

Место нанесения оттиска поверительного клейма

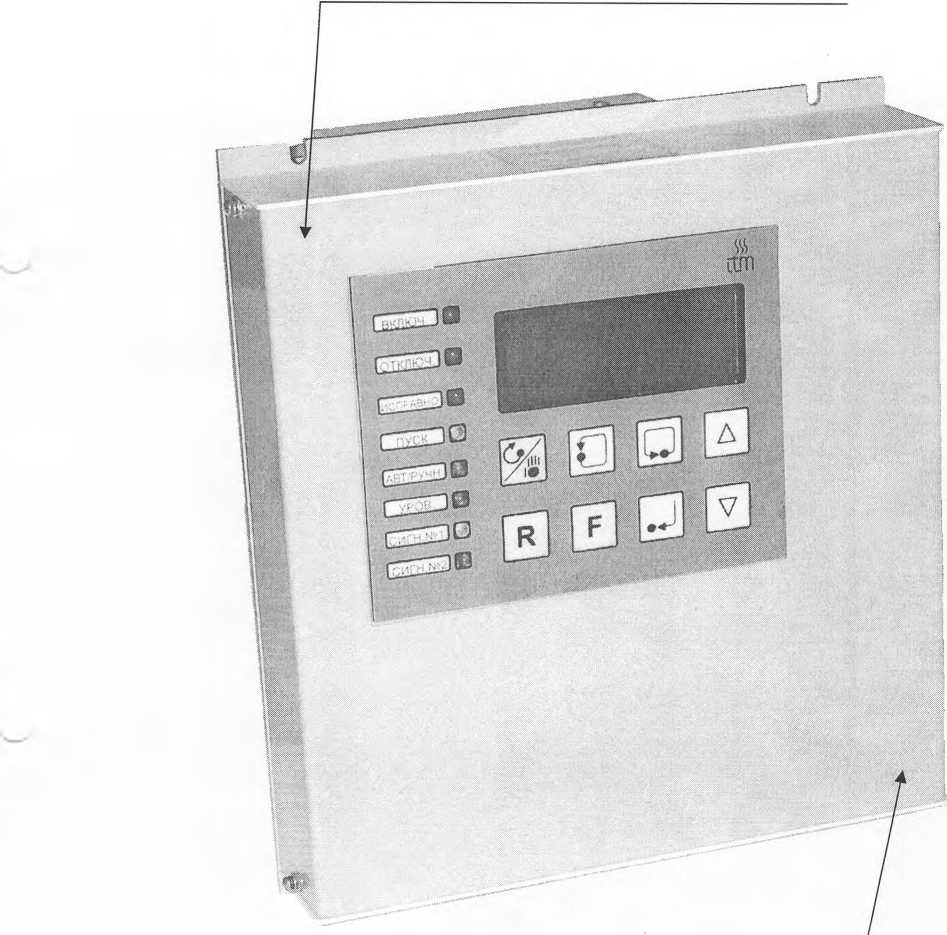

Продолжение приложения А

Место нанесения знака Государственного реестра

Место нанесения поверительного клейма
