Мегаомметры Е6-23

Назначение

Мегаомметры Е6-23 предназначены для измерения сопротивления электрических цепей, не находящихся под напряжением, в диапазоне от К) кОм до 100000 МОм (100 ГОм), при испытательном напряжении 2500 В.

Мегаомметры могут применяться для проверки качества изоляции в энергетике, при производстве радиоэлектронной аппаратуры и кабельной продукции.

Мегаомметры могут быть использованы в лабораторных и полевых условиях.

Описание

Принцип действия мегаомметров заключается в преобразовании измеряемого сопротивления Rx во временной интервал, измерении его длительности и вычислении значения измеренной величины с учетом коэффициентов, полученных при калибровке с последующим отображением значения Rx на цифровом табло.

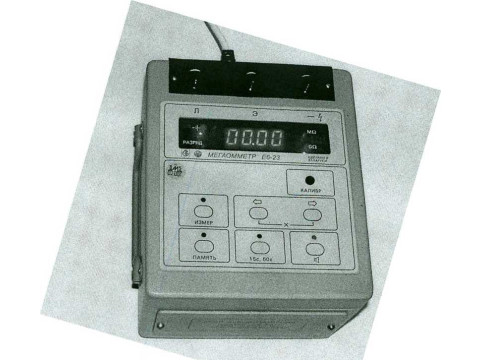

Внешний вид мегаомметра приведен на рисунке 1.

Места нанесения государственного поверительного клейма-наклейки - передняя панель мегаомметра (приложение А).

Места пломбирования от несанкционированного доступа и нанесения государственного поверительного клейма и клейма ОТК приведены в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых сопротивлений                   от 10 кОм до 100 ГОм

Поддиапазон измерения                                10, 100. 1000 МОм; 10,100 ГОм

Пределы допускаемой основной погрешности измерения

на поддиапазоне 10 МОм                             ± [1,5 + 0,5 (Rk/Rx - 1)] %

на поддиапазонах 100, 1000 МОм; 10,100 ГОм ± [2,5 + 0,5 (Rk/Rx - 1)] %

где Rk - номинальное значение установленного

поддиапазона, Ом;

Rx - измеряемое значение сопротивления, Ом.

Пределы допускаемой дополнительной погрешности измерения сопротивлений от изменения температуры окружающей среды на каждые 10 °C не более пределов допускаемой основной погрешности

Питание от сети переменного тока напряжением           (230 ± 23) В. частота (50 ± 0.5) Гц

или от встроенной аккумуляторной батареи напряжением от 11 до 13 В

Максимальный ток через измеряемый объект Мощность, потребляемая от сети питания Габаритные размеры, не более

Масса, нс более

Условия эксплуатации:

- температура окружающего воздуэса

- относительная влажность воздуха

- атмосферное давление

Условия транспортирования:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Средняя наработка на отказ, не менее

Среднее время восстановления работоспособности

5 мА

не более 25 В-А 220x163x204 мм

4 кг

от минус 20 до плюс 50 °C;

от 30 до 90 %;

от 84 до 106 (от 630 до 795) кПа (мм рт.ст.)

от минус 50 до плюс 50 °C;

до 90 % при температуре 30°С;

от 84 до 106,7 (от 630 до 800) кПа (мм рт.ст.)

15000ч

4 ч

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель мегаомметра методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования”, ГОСТ 23706-93 "Приборы аналоговые показывающие электроизмерительные прямого действия к ним.Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости”. Мегаомметр Е6-23. Методика поверки УШЯИ.41 1212.001 МП (МРБ МП.285-2005).

Заключение

Мегаомметр Е6-23 соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ РБ 114559587.033-99, ГосТ£37оЬ

Научно-исследовательский испытательный центр БелГИМ, г.Минск. Старовиленский тракт, 93 тел. 234-98-13

Аттестат аккредитации N BY 112.02.1.0.0025.
