Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М
| Номер в ГРСИ РФ: | РБ 03 11 2728 05 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | КРУП "Научное приборостроение", г. Минск |
|
Описание типа РБ 03 11 2728 05 [2005-01-01]
rb-03-11-2728-05_2005-01-01.pdf
|
Скачать |
Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М (в дальнейшем измерители) предназначены для измерения светового коэффициента пропускания стекол автотранспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2728 05 |
| Наименование | Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М |
| Год регистрации | 2005 |
| Номер сертификата | 3648 |
| Дата регистрации | 2005-11-29 |
| Срок действия | - |
| Получатель сертификата | КРУП "Научное приборостроение", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
КРУП "Научное приборостроение"
Адрес: 220141, г. Минск, ул. Купревича 1, корп. 3
Контакты: 267-61-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1521-2006 |
Поверители
Скачать
|
Описание типа РБ 03 11 2728 05 [2005-01-01]
rb-03-11-2728-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М (в дальнейшем измерители) предназначены для измерения светового коэффициента пропускания стекол автотранспортных средств.
Область применения: диагностические станции и пункты технического контроля при проведении технического осмотра механических транспортных средств в соответствии с ГОСТ 25478-91, ГОСТ 27902-88 и ГОСТ 5727-88.
Описание
Принцип действия измерителя основан на измерении светового потока, прошедшего через стекло относительно падающего светового потока, принимаемого за 100 %.
Измерители состоят из трех составных частей:
-осветителя, содержащего лампу накаливания (источник света типа А по ГОСТ 7721-89);
-центровочного магнита, снабженного магнитным замком, для фиксации осветителя на стекле автотранспортного средства;
-фотоприемника.
Фотоприемник преобразует световой поток, прошедший через стекло, в электрический сигнал, поступающий на аналоговый вход микроконтроллера. После преобразования и обработки сигнала микроконтроллером результаты измерения светового коэффициента пропускания в процентах выводятся на цифровое табло, расположенное на лицевой панели измерителя.
Место нанесения поверительного клейма-наклейки приведено в приложении А настоящего описания типа.

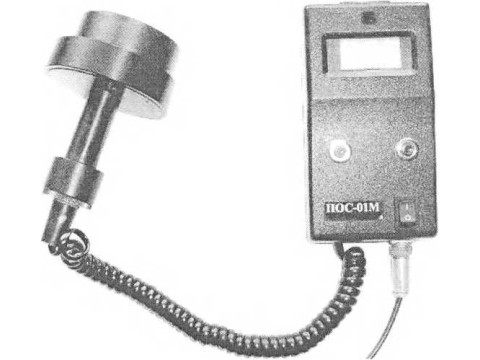

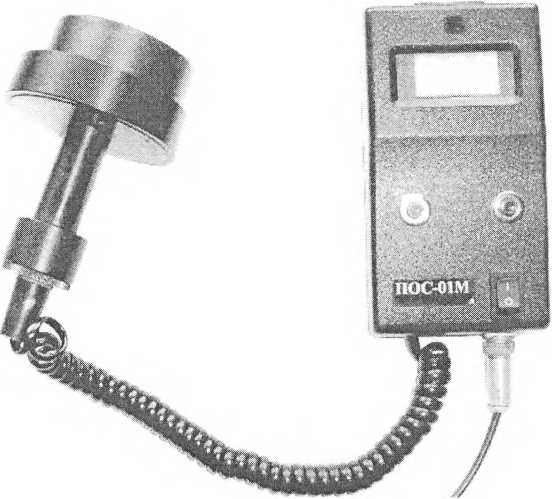

Внешний вид измерителя приведен на рисунке 1.
Рис. 1
Основные технические и метрологические характеристики
|
Диапазон показаний светового коэффициента пропускания, % |
от 0 до 100 |
|
Диапазон измерения светового коэффициента пропускания, % |
от 40 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения | |
|
светового коэффициента пропускания, % |
±3 |
|
Диапазон толщины измеряемых стекол, мм |
от 4 до 6 |
|
Время одного измерения, с, не более |
5 |
|
Время готовности к работе, с, не более |
10 |
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 35 |
|
Номинальное напряжение питания, В |
12 |
|
Диапазон допустимых напряжений питания, В |
от 10,5 до 14,5 |
|
Сила тока, потребляемая измерителем, мА, не более |
400 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP 30 |
|
Масса измерителя в упаковке, кг, не более |
1,25 |
|
Габаритные размеры составных частей измерителя, мм, не более: | |
|
а) осветитель: | |
|
-длина |
142 |
|
-диаметр |
63 |
|
б) центровочный магнит: | |
|
-длина |
20 |
|
-диаметр |
63 |
|
в) фотоприемник: | |
|
-длина |
145 |
|
-ширина |
80 |
|
-высота |
55 |
|
Средний срок службы, лет, не менее |
10 |
Знак Государственного реестра
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации.
Комплектность
Комплектность поставки приведена в таблице 1.
Таблица 1.
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
110.50-00.000 |
Измеритель светового коэффициента пропускания автомобильных стекол ПОС-01М |
1 | |
|
110.50-00.000 РЭ |
Руководство по эксплуатации |
1 | |
|
МРБ МП. 1521-2006 |
Методика поверки |
1 | |
|
- |
Лампа осветителя МН 6.3-022 |
1 | |
|
110.50-00.000.001 |
Контрольный светофильтр |
1 | |
|
1 10.50-39.000 |
Кабель подключения к прикуривателю автотранспортного средства |
1 |
Поставляется по требованию потребителя |
|
Переносной аккумулятор СА 1270, 7 Ah |
1 |
Поставляется по требованию потребителя | |
|
ГОСТ 28631-90 |
Футляр |
1 |
Технические документы
Технические условия ТУВУ 101148500.014-2005
МРБ МП. 1521-2006 "Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М" Методика поверки.
Заключение
Измерители светового коэффициента пропускания автомобильных стекол ПОС-01М соответствуют техническим условиям ТУ BY 101148500.014-2005.
Межповерочный интервал - 12 месяцев (для измерителей предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
