Весы автомобильные электронные ВАС
| Номер в ГРСИ РФ: | РБ 03 02 2724 05 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КБ Прибор", г. Минск |
|
Описание типа РБ 03 02 2724 05 [2005-01-01]
rb-03-02-2724-05_2005-01-01.pdf
|
Скачать |
Весы автомобильные электронные ВАС (далее весы) предназначены для измерения полной массы автомобилей и автопоездов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2724 05 |
| Наименование | Весы автомобильные электронные ВАС |
| Год регистрации | 2005 |
| Номер сертификата | 3644 |
| Дата регистрации | 2005-11-29 |
| Срок действия | - |
| Получатель сертификата | ЗАО КБ "Прибор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО КБ "Прибор"
Адрес: 220141, г. Минск, ул. Купревича,1,к.3
Контакты: (017)265-93-16 / (017)265-93-06 / kb-pribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с ГОСТ 8.453-82. |
Поверители
Скачать
|
Описание типа РБ 03 02 2724 05 [2005-01-01]
rb-03-02-2724-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные ВАС (далее весы) предназначены для измерения полной массы автомобилей и автопоездов в режиме статического взвешивания.
Область применения-предприятия промышленности, топливно-энергетического комплекса, предприятия сельского хозяйства.
Описание
Весы изготавливаются в трех модификациях: ВАС-30, ВАС-40, ВАС-60, отличающихся наибольшим пределом взвешивания, соответственно 30 т, 40 т, 60 т. Весы комплектуются грузоприемными устройствами двенадцати исполнений (таблица 2), отличающихся габаритными размерами и массой.
Конструктивно весы состоят из:
- грузоприемного устройства, укомплектованного тензометрическими датчиками С16АСЗ/20т производства фирмы НВМ Германия.
- дискретного отсчетного устройства WЕ2110 производства фирмы НВМ, Германия.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого автомобиля на силоизмерительные тензорезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого автомобиля, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство производит аналого-цифровое преобразование сигнала тензодатчиков и индицирует массу взвешиваемого автомобиля на цифровом табло.

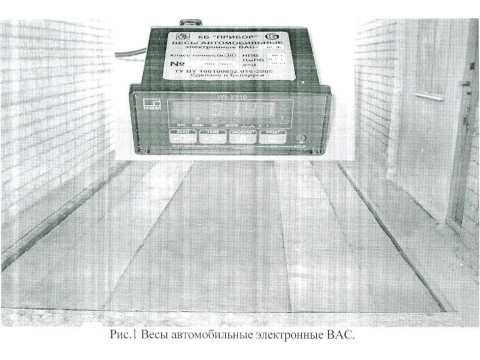

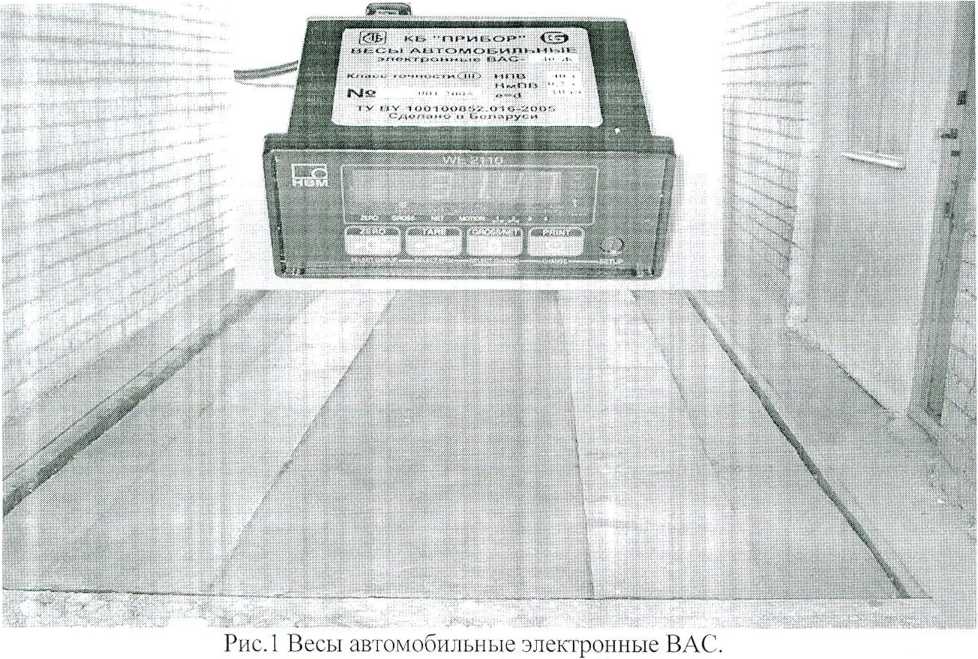

Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в обязатель ном Приложении 1.
Основные технические и метрологические характеристики весов приведены в таблицах 1-3.
Таблица 1. Технические и метрологические характеристики
|
Наимен о в ан и е х арактери сти к и |
ВАС-30 |
ВАС-40 |
ВАС-60 |
|
1. Наибольший предел взвешивания, кг |
30000 |
40000 |
60000 |
|
2. Наименьший предел взвешивания, кг |
200 |
200 |
400 |
|
3. Дискретность отсчета (dd) и цена поверочного деления (е), кг |
10 |
10 |
20 |
|
4. Диапазон выборки массы тары . кг |
от 200 до 21000 |
от 200 до 28000 |
от 400 до 42000 |
|
5. Непостоянство показаний ненагружен-ных весов, кг |
±10 |
±10 |
±20 |
|
6. Порог чувствительности весов |
1,4е (14кг) |
1,4е (14кг) |
1,4е (28кг) |
|
7. Диапазон рабочих температур, °C |
от минус 30 до плюс 45 | ||
|
8. Напряжение питания, В |
23О+23.34.5 | ||
|
9. Частота напряжения питания, Гц |
50 ±1 | ||
|
10. Потребляемая мощность, В А, не более |
25 | ||
|
11. Степень защиты оболочки но ГОСТ 14254 |
1Р55 | ||
|
12. Средний срок службы, лет, не менее |
8 | ||
|
13. Вероятность безотказной работы |
0,9 | ||
Таблица 2. Размеры и масса грузоприемного устройства, в зависимости от исполнения
|
Исполнение грузоприемного устройства |
Габаритные размеры мм, не более |
Масса, кг не более |
|
А |
12000x3200x1320 |
9800 |
|
Б |
15000x3200x1320 |
13200 |
|
В |
12000x3200x500 |
6000 |
|
Г |
15000x3200x500 |
7500 |
|
Д |
18000x3200x500 |
9000 |
|
ж |
12000x4000x1320 |
11400 |
|
и |
15000x4000x1320 |
14700 |
|
к |
12000x4000x500 |
6950 |
|
я |
15000x4000x500 |
8700 |
|
1-1 |
18000x4000x500 |
10400 |
|
п |
24000x3200x500 |
12000 |
|
р |
24000x4000x500 |
13900 |
Таблица 3. Пределы допускаемой погрешности весов
|
Интервал взвешивания |
Пределы допускаемой погрешности, кг | |||||
|
при первичной поверке |
в эксплуатации и после ремонта | |||||
|
ВАС-30 |
ВАС-40 |
ВАС-60 |
ВАС-30 |
ВАС-40 |
ВАС-60 | |
|
от НмПВ до 500 е |
±10 |
±10 |
±20 |
±10 |
±10 |
±20 |
|
св. 500 е до 2000 е |
±10 |
±10 |
±20 |
±20 |
±20 |
±40 |
|
_ Св. 2000 е до НПВ |
_±20_ |
±20 |
±40 _______ |
±30 |
±30 |
±60 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на фирменную табличку весов, защищаемую термореактивным полимером. Знак Государственного реестра наносится и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки автомобильных весов ВАС указан в таблице 4.
Таблица 4
|
11аименование |
ВАС-30 |
ВАС-40 |
ВАС-60 |
|
Грузоприемная устройство, шт. |
1 |
1 |
1 |
|
Дискретное отсчетное устройство WE21 10, пп . |
1 |
1 |
1 |
|
Кабель соедини тельный (20м). шт. |
1 |
1 |
1 |
|
Руководство по эксплуатации, экз. |
1 |
1 |
1 |
|
11аспорт, экз. |
1 |
1 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.016-2005 Весы автомобильные электронные ВАС.
ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования ».
ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».
Заключение
Весы автомобильные электронные ВАС соответствуют требованиям ТУ BY 100100852.016-2005, ГОСТ 29329-92.
Межповерочный интсрвал-12 месяцев.
Научно-исследовательский испытательный центр БелГиМ. г. Минск, Старовиленский тракт, 93. Тел. 234-98-13
Аттестат аккредитации № BY 1 12.02.1.0025
