Измерители плотности сжиженного газа ИПСГ

Назначение

Измерители плотности сжиженного газа ИПСГ (в дальнейшем - измеритель плотности) предназначены для оперативного измерения плотности жидкой фазы сжиженных углеводородных газов (СУГ) по СТБ 2262-2012, находящихся при воздействии давления собственных паров.

Область применения - на предприятиях газового, коммунально-бытового хозяйства в помещениях категории А и при наружных установках категории Ан по ТКП 474-2013.

Описание

Измеритель плотности состоит из металлического корпуса, герметично закрытого с двух сторон крышками, снабженными вентилями.

Внутри корпуса свободно перемещается поплавок с жестко закрепленной на нем шкалой. На шкале нанесены деления для определения глубины погружения поплавка в жидкую фазу СУГ. Шкала строго ориентирована относительно иллюминатора.

Для измерения температуры жидкой фазы СУГ измеритель плотности комплектуется термометром ТТЖ-М. Гильза для термометра заполняется маслом и при измерениях находится непосредственно в жидкой фазе СУГ.

Вертикальное положение измерителя плотности достигается регулировкой опор и контролируется по пузырьковому уровню.

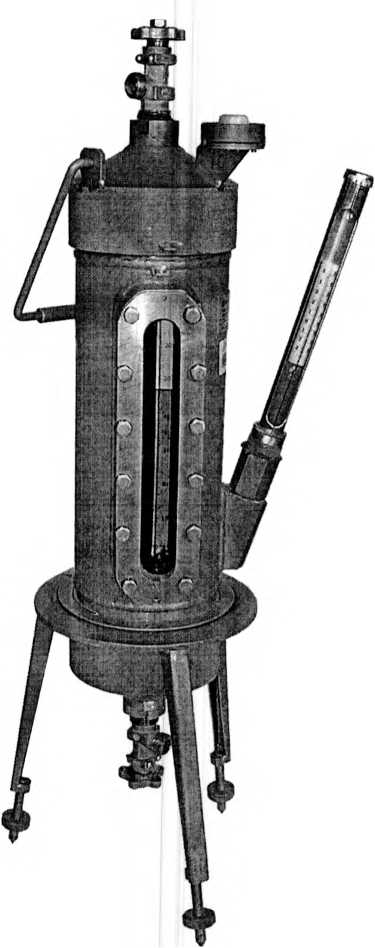

Внешний вид измерителя плотности приведён на рисунке 1.

Метод измерения плотности жидкой фазы СУГ основан на изменении глубины погружения поплавка в СУГ в зависимости от плотности и температуры. При погружении в жидкую фазу поплавок, согласно закону Архимеда, испытывает действие выталкивающей силы, равной весу вытесненной поплавком жидкости.

Глубина погружения, при которой поплавок приходит в равновесное состояние, определяется по делениям шкалы. Значения плотности СУГ, соответствующие оцифрованным отметкам шкалы устанавливаются при градуировке и указываются в эксплуатационной документации.

Измерители плотности выпускаются в исполнениях ИПСГ и ИПСГ-01.

Каждому экземпляру измерителя плотности присваивается диапазон измерения плотности в зависимости от массы и размеров поплавка.

Схема пломбировки измерителя плотности с указанием мест для нанесения оттиска поверительного клейма приведена в Приложении А к описанию типа.

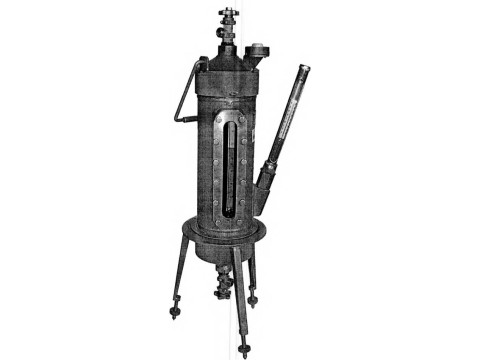

Рисунок 1 - Внешний вид измерителя плотности

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения плотности СУГ от 460 до 640 кг/м3.

Пределы допускаемой относительной погрешности:

ИПСГ ±2 %;

ИПСГ-01 ±1,0 %

Диапазон температур жидкой фазы СУГ от минус 25 °C до плюс 40 °C.

Габаритные размеры не более 300x300x900 мм.

Масса не более 20 кг.

Климатические условия при эксплуатации:

- температура окружающего воздуха от минус 25 °C до плюс 40 °C;

- относительная влажность воздуха не более 100 % при 25 °C;

- атмосферное давление от 84,0 кПа до 106,7 кПа.

Средняя наработка на отказ не менее 750 ч.

Средний срок службы до списания не менее 10 лет.

Среднее время восстановления не более 1 ч.

Знак утверждения типа

Знак утверждения типа наносится методом металлографии на табличку, которая крепится к корпусу измерителя плотности и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки измерителя плотности указан в таблице 2.

Таблица 2.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100270876.113-2005 “Измерители плотности сжиженного газа ИПСГ. Технические условия”,

ГОСТ 15150-69 “Машины, приборы и технические изделия. Исполнения для разных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”,

МРБ МП.1476 - 2005 “Измерители плотности сжиженного газа ИПСГ. Методика поверки”

Заключение

Измерители плотности сжиженного газа ИПСГ соответствуют

ТУ BY 100270876.113-2005, ГОСТ 15150-69.

Межповерочный интервал - не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY/112.02.1.0.0025.
