Анализаторы элементного состава серий vario, rapid, trace
| Номер в ГРСИ РФ: | РБ 03 09 6676 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Elementar Analysensysteme GmbH", Германия |
|
Описание типа РБ 03 09 6676 18 [2018-11-19]
rb-03-09-6676-18_2018-11-19.pdf
|
Скачать |
Анализаторы элементного состава серий vario, rapid, trace (далее - анализаторы) предназначены для определения содержания азота, углерода, водорода, серы, кислорода, хлора в жидких и твердых органических и неорганических веществах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6676 18 |
| Наименование | Анализаторы элементного состава серий vario, rapid, trace |
| Год регистрации | 2018 |
| Номер сертификата | 11945 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Elementar Analysensysteme GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Elementar Analysensysteme GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственный реестр СИ РБ (раздел 2) и/или допускаемых к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП. 2834-2018 (в редакции изменения №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 6676 18 [2018-11-19]
rb-03-09-6676-18_2018-11-19.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы элементного состава серий vario, rapid, trace (далее - анализаторы) предназначены для определения содержания азота, углерода, водорода, серы, кислорода, хлора в жидких и твердых органических и неорганических веществах.
Область применения: аналитические лаборатории промышленных предприятий и научно-исследовательских институтов для контроля качества продукции в химической, нефтехимической, фармацевтической, пищевой промышленности, сельском хозяйстве и для контроля состояния окружающей среды.
Описание
Анализаторы элементного состава серий vario, rapid, trace представлены следующими модификациями:
- vario MACRO cube, Unicube, vario EL cube, vario MAX cube, vario TOC cube, vario TOC select, soli TOC cube;
- rapid N exceed, rapid MAX N exceed, Unicube Trace, rapid CS cube, rapid OXY cube;
- trace SN cube.
Принцип действия анализаторов основан на каталитическом сжигании при высокой температуре анализируемой пробы, известной массы или объема, очистке, осушке, адсорбционном разделении продуктов сгорания и последующем детектированием. Анализаторы работают в комплекте с персональным компьютером, анализ выполняется автоматически.
Анализируемая проба может вводится полуавтоматически или с помощью автоматизированного автосамлера, предварительно попадая в 4-х ходовой керамический распределяющий кран для жидких проб или в шаровой кран для ввода твердых образцов. Работа с твердыми образцами автоматизирована благодаря установке встроенного дозатора на 80 или 120 образцов. Для жидких и твердых проб в качестве контейнеров для сжигания используют одноразовые лодочки, капсулы или чаши, изготовленные из оловянной фольги.
Анализаторы vario MACRO cube, UNICUBE, vario EL cube применяют для определения азота, углерода, водорода, серы, кислорода и хлора в нескольких режиМа^одновре-менного определения от одного до четырех элементов в следующих вариантах' CHNS/CNS/S, CNS/S. CHN/CN/N. . \<
I \₽SXS!!? 7 //
Для определения кислорода и хлора (опционально) необходимо изменение конфигурации анализаторов. Для определения кислорода применяют детектор по тепловодности или фотометрический (ИК), для определения хлора - электрохимический.
Анализаторы vario MACRO cube предназначены для измерений содержания азота, углерода, водорода, серы в твердом топливе (торф, уголь, кокс), жидком и вязком (бензин, мазут, нефть, биотоплива) с помощью детектора по теплопроводности.
Анализаторы vario MAX cube предназначены для анализа пищевых продуктов, зерна на содержание протеинов, углерода и азота в сточных водах, промышленных отходах.
Анализаторы vario TOC cube, vario TOC selec, soli TOC cube -анализаторы общего органического углерода и других форм углерода в твердых пробах, жидких и суспензиях (экологический мониторинг природных и сточных вод, промышленный контроль качества воды).
Анализаторы soli TOC cube предназначены для определения общего органического углерода в твердых образцах, например, почвы, отходы, горные породы. Анализ различных форм углерода (TOC, TIC, элементный углерод) происходит с помощью программируемого повышения температуры без использования внешнего подкисления проб или комплексной подготовки анализируемых веществ.
Анализаторы rapid N exceed, rapid MAX N exceed предназначены для определения содержания азота (белка/протеина) в продуктах питания, почвах, удобрениях, кормов для животных методом сжигания по Дюма.
Анализаторы Unicube Trace предназначены для определения содержания следовых концентраций азота в пищевых, с/х продуктах и зерне методом сжигания по Дюма.
Анализаторы rapid CS cube предназначены для определения содержания серы и углерода в угольной промышленности твердого топлива (уголь, торф, кокс).
Анализаторы rapid OXY cube предназначены для определения содержания кислорода с помощью каталитического пиролиза при температуре печи до 1500 °C с последующим детектированием на детекторе по теплопроводности.
Анализаторы trace SN cube определяют содержания следовых количеств серы и азота (опционально хлора) в жидких, твердых, сжиженных и газообразных углеводородах, в том числе в бензинах, дизтопливах, природном газе, ШФЛУ (широкая фракция легких углеводородов) методом прямого дозирования с последующим каталитическим сжиганием при температуре 1150 °C и регистрацией образовавшихся продуктов сгорания на УФ-флуо-ресцентном детекторе для серы и хемилюминесцентном детекторе для азота.

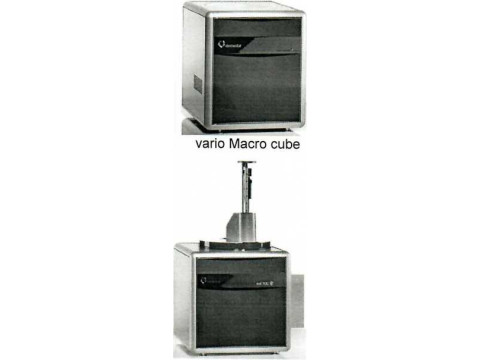

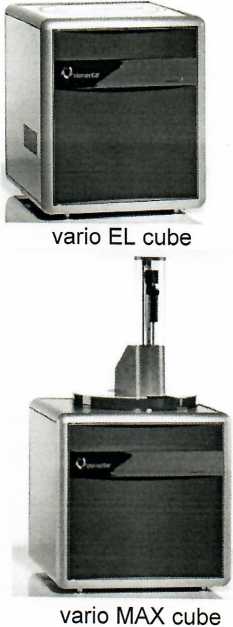

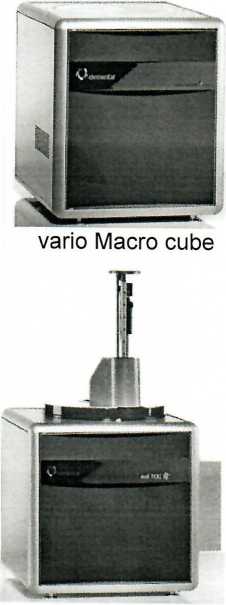

Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
rapid MAX N exceed
rapid Micro N cube
trace SN cube
Unicube (Unicube trace)
soli TOC cube
vario TOC cube/vario TOC select
rapid OXY cube
Рисунок 1. Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблицах 1-6.
Таблица 1 - vario TOC cube, vario TOC select, Soli TOC cube
|
Наименование характеристики |
Значение характеристики | ||
|
Vario TOC cube |
Vario TOC select |
Soli TOC cube | |
|
Диапазон показаний содержания углерода (С), в образце твердого вещества, мг |
от Одо30 |
от Одо30 |
от 0 до 50 |
|
Диапазон измерений содержания углерода (С), азота (N) в образце твердого вещества, мг |
- |
- |
С: от 0,015 до 50 N: от 0,002 до 20 |
|
Диапазон измерений массовой концентрации (жидкая проба), мг/дм3: -углерода (С) |
от 0,003 до 60000 |
от 0,05 до 100 000 |
- |
|
-азота (N) |
от 0,1 до 700 (эх) от 0,5 до 50000 (ик) от 0,008 до 1000 (хм) |
от 0,1 до 700 (эх) |
- |
|
Предел приведенного среднего квадратического отклонения результатов измерения массовой концентрации в диапазоне до 5 мг/дм3, % |
2(C) 5(N) |
2(C) 5(N) |
- |
|
Предел относительного среднего квадратического отклонения результатов измерения массовой концентрации в диапазоне от 5 мг/дм3, % |
2(C) 5 (от 5 до 20 мг/дм3) (N) 10 (свыше 20 мг/дм3) (N) |
2(C) 5 (от 5 до 20 мг/дм3) (N) 10 (свыше 20 мг/дм3) (N) |
- |
|
Предел относительного среднего квадратического отклонения результатов измерения содержания элементов, % |
- |
- |
2(C) 5(N) |
|
Потребляемая мощность, КВт, не более |
0,8 |
1,9 | |
|
Масса, кг, не более |
60 |
75 |
70 |
|
Габаритные размеры, мм, не более |
420x550x570 |
420x550x570 |
670x550x1060 |
|
Диапазон рабочих температур, °C |
от 15 до 35 | ||
Таблица 2-UNICUBE, vario MACRO cube, vario EL cube, vario MAX cube
|
Наименование характеристики Диапазон измерений содержания элементов, мг: -углерод (С); -водород (Н); - азот (N); - сера (S); - хлор (CI) (опция); -кислород(опция) |
Значение характеристики | |||
|
unicube от 0,05 до 14 от 0,03 до 2 от 0,03 до 10 от 0,03 до 3 от 0,005 до 1,2 от 0 до 6 |
vario MACRO cube от 0,06 до 100 (150 опционально) ОТ 0,004 ДО 15 от 0,003 до 100 от 0,007 до 18 от 0,005 до 1,2 от 0 до 6 |
vario EL cube от 0,03 до 40 от 0,03 до 3 от 0,03 до 15 от 0,03 до 6 от 0,005 до 1,2 от 0 до 6 |
vario МАХ cube от 0,02 до 500 от 0,02 до 500 от 0,02 до 15 | |
|
Предел допускаемого среднего квадратического отклонения (СКО) результатов измерения, мг |
0,1 |
- |
0,1 |
- |
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) результатов измерения, % |
- |
0,2 |
- |
0,5 |
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) результатов измерения содержания хлора, % |
5 |
5 |
5 |
- |
|
Потребляемая мощность, КВт, не более |
1,5 |
1,4 |
1,4 |
1,8 |
|
Масса, кг, не более |
70 |
80 |
75 |
90 |
|
Габаритные размеры, мм, не более |
480x550x570 |
630x550x1060 | ||
|
Диапазон рабочих температур, °C |
от 15 до 35 | |||
Таблица 3-rapid N exceed, rapid MAX N exceed, Unicube trase
|
Наименование характеристики |
Значение характеристики | ||
|
rapid N exceed |
rapid МАХ N exceed |
Unicube trase | |
|
Диапазон измерений содержания элементов, мг, (%): -азот (N) -углерод (С) |
от 0,2 до 500 (от 0 до 100) |
от 0,2 до 500 (от 0 до 100) |
от 0,0005 до 10 (от 0 до 100) от 0,0005 до 50 (от Одо 100) |
|
Предел допускаемого среднего квадратического отклонения (СКО) результатов измерения, мг |
- |
- |
0,1 |
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) результатов измерения, % |
0,5 |
0,5 |
- |
|
Потребляемая мощность, КВт, не более |
1,4 |
1,8 |
1,5 |
|
Масса, кг, не более |
65 |
95 |
70 |
|
Габаритные размеры, мм, не более |
480x550x570 |
630x550x1060 |
480x550x570 |
|
Диапазон рабочих температур, °C |
от 15 до 35 ---------------------------------------■■■ > nSCTa^K__ | ||
Таблица 4 - trace SN cube
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений содержания элементов, ррм: -азот (N); -сера (S) |
От 0,1 до 2000 От 0,1 до 2000 |
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) результатов измерения, % |
5 (до 5 ррм); 2 (свыше 5 ррм) |
|
Потребляемая мощность, КВт, не более |
1,8 |
|
Масса, кг, не более |
60 |
|
Габаритные размеры, мм, не более |
450x550x550 |
|
Диапазон рабочих температур, °C |
от 15 до 35 |
Таблица 5-rapid OXY cube
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений содержания кислорода, мг, (%) |
От 0,001 до 6 (от 0 до 100) |
|
Предел допускаемого среднего квадратического отклонения (ОКО) результатов измерения, мг, (%) |
0,1 |
|
Потребляемая мощность, КВт, не более |
1,8 |
|
Масса, кг, не более |
80 |
|
Диапазон рабочих температур, °C |
от 15 до 35 |
Таблица 6-rapid CS cube
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений содержания элементов, мг: | |
|
-углерод (С); |
От 0,01 до 40 (0-100)% |
|
-сера (S) |
От 0,01 до 20 (0-100)% |
|
-хлор (CI) (опция, ИК-детектор) |
0т 0,005до1,2 (0-100)% |
|
Предел допускаемого относительного среднего | |
|
квадратического отклонения (ОСКО) результатов | |
|
измерения, %: | |
|
-углерод (С); |
1 |
|
-сера (S) |
1 |
|
-хлор (CI) |
5 |
|
Потребляемая мощность, КВт, не более |
1,4 |
|
Масса, кг, не более |
60 |
|
Диапазон рабочих температур, °C |
от 15 до 35 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию анализатора.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- анализатор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2834-2018.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Elementar Analysensysteme GmbH», Германия.
Методика поверки МРБ МП.2834-2018. «Анализаторы элементного состава серий vario, rapid, trace».
Заключение
Анализаторы элементного состава серий vario, rapid, trace соответствуют технической документации фирмы «Elementar Analysensysteme GmbH», Германия.
Анализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии (ЕАЭС № BY/112 11.01. ТР004 003 28267 от 31.07.2018).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
