Системы виброзащиты и вибродиагностики VC-8000 SETPOINT
Номер в ГРСИ РФ: | РБ 03 06 6678 18 |
---|---|
Раздел: | Средства измерений параметров движения и вибрации [6] |
Производитель / заявитель: | "Bruel & Kjaer Vibro GmbH", Германия |
Описание типа РБ 03 06 6678 18 [2018-12-27]
rb-03-06-6678-18_2018-12-27.pdf
|
Скачать |
Системы виброзащиты дальнейшем системы) предка: вибрации корпуса, вибрации в положения вала, абсолютного вращения ротора.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 06 6678 18 |
Наименование | Системы виброзащиты и вибродиагностики VC-8000 SETPOINT |
Год регистрации | 2018 |
Номер сертификата | 11947 |
Дата регистрации | 2018-09-27 |
Срок действия | 2023-09-27 |
Получатель сертификата | фирма "Bruel & Kjaer Vibro GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruel & Kjaer Vibro GmbH"
Адрес: Leydhechecrerstr. 10, 64293 Darmstadt
Контакты: Тел.: (06151) 428-1100, Факс: (06151) 428-1200; Email: info@bkvibro.com
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по МРБ МП.2831-2018 |
Поверители
Скачать
Описание типа РБ 03 06 6678 18 [2018-12-27]
rb-03-06-6678-18_2018-12-27.pdf
|
Скачать |
Описание типа
Назначение
Системы виброзащиты дальнейшем системы) предка: вибрации корпуса, вибрации в положения вала, абсолютного вращения ротора.
Системы применяются д силового оборудования газо-установок тепловых электросз совершающих вращательные и во взрывоопасных зоиах.
Описание
Действие системы осно сигналов, поступающих от акселерометров, вихретоковых
Система измеряет средне и размах виброускорения и bi отклонение вала от среднего г осям X и Y, контролирует состс
эй документации компании «Bruel & Kjaer Vibro
:ть ПРИМЕНЕНИЯ
и вибродиагностики VC-8000 SETPOINT (в значены для измерений в непрерывном режиме ала относительно корпуса, осевого и радиального и относительного расширения, а также частоты
ля обеспечения виброзащиты и вибродиагностики и нефтеперекачивающих станций, энергетических анций и другого промышленного оборудования, возвратно-поступательные движения в том числе и
вано на измерении и обработке электрических первичных измерительных преобразователей:
преобразователей, велосиметров.
е квадратическое значение (СКЗ), пиковое значение зброскорости, размах перемещения, максимальное юложения, максимальный размах перемещения по >яние подшипников по методу измерения BCU-
Система состоит из первичных измерительных преобразователей подключенных к измерительным модулям VC-8000/UMM и VC-8000/TMM которые смонтированы в шасси VC-8000/RCK вместе с модулем питания VC-8000/RCM и модулем связи с внешними устройствами VC-8000/SAM.
Модуль питания VC-8000/RCM предназначен для обеспечения питания модулей и коммутации внешних сигналов управления.
Модуль связи VC-8000/SAM предназначен для связи с внешними устройствами, такими, как АСУП, АСУТП, системами диагностики и базами данных.
Модуль виброизмерительный VC-8000/UMM представляет собой модуль мониторинга оборудования, поддерживающий выходы токовихревых преобразователей, пьезоэлектрических (зарядовых, ICP) преобразователей вибрации, сейсмических преобразователей, трансмиттеров с замкнутым контуром питания (4-20) мА. Модуль имеет 4 входных канала и 8 выходных каналов (4 унифицированных аналоговых выхода (4-20) мА и 4 релейных выхода типа «сухой контакт»).
Модуль измерения параметров VC-8000/TMM представляет собой модуль мониторинга температуры, поддерживающий следующие типы входов термопар: тип J, тип К, тип Т, тип Е, термосопротивлений 10 Ом, 100 Ом, 120 Ом и параметров техпроцесса с входом (4-20) мА. Модуль имеет 6 входных каналов и 10 выходных (6 унифицированных аналоговых выходов (4-20) мА и 4 релейных выхода типа «сухой контакт»).
Система может иметь в своём составе от 1 до 15 измерительных модулей VC-8000/UMM и VC-8000/TMM в произвольном сочетании. Общее количество каналов может составлять от 4 до 90. Каждый канал измерительных модулей можно запрограммировать на выполнение заданных функций. Каждый измерительный модуль имеет выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал (4-20) мА, реле типа «сухой контакт» и гальванически развязанные выходные буферизированные каналы без преобразования входного сигнала для передачи в автоматизированные системы управления технологическими процессами.
Дополнительно аппаратура может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического отображения измеренных и рассчитанных параметров, а также работе релейных
Описание типа средства измерений
выходов.
Внешний вид модульного блока системы виброзащиты и вибродиагностики VC-8000 SETPOINT оснащенный лицевой панелью с цветным дисплеем представлен на рисунке 1.

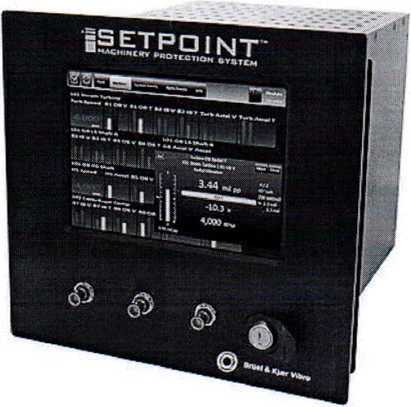

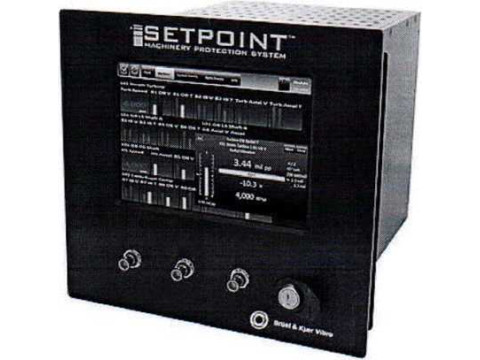

Рисунок 1 - Внешний вид модульного блока системы VC-8000 SETPOINT
Системы работают с первичными измерительными преобразователями имеющими стандартный выходной сигнал.
Системы работают со следующими первичными измерительными преобразователями производства компании «Bruel & Kjaer Vibro GmbH»:
- акселерометры серий AS и ASA предназначенные для измерения виброускорения различных машин и агрегатов, в частности, агрегатов роторного типа;
- вихретоковые вибропреобразователи серии DS, SD, с соединительными кабелями серии ЕС и осцилляторами OD, вихретоковые вибропреобразователи с интегрированными осцилляторами серии IN и INA (цепи измерения перемещения) предназначенные для бесконтактных измерений вибрации вала относительно корпуса и осевого перемещения вала и используются в отраслях промышленности, связанных с применением машин и агрегатов роторного типа;
- вибропреобразователи скорости виброколебаний (велосиметры) серии VS предназначенные для измерения абсолютного колебания подшипников машин.
Вибропреобразователи серии ASA, INA, VS, DS соединительные кабели
серии ЕС и осцилляторы серии OD выпускаются во взрывозащищенном исполнении.
Внешний вид вибропреобразователей приведен на рисунке 2.
Системы имеет возможность программирования коэффициентов преобразования используемых первичных измерительных преобразователей.

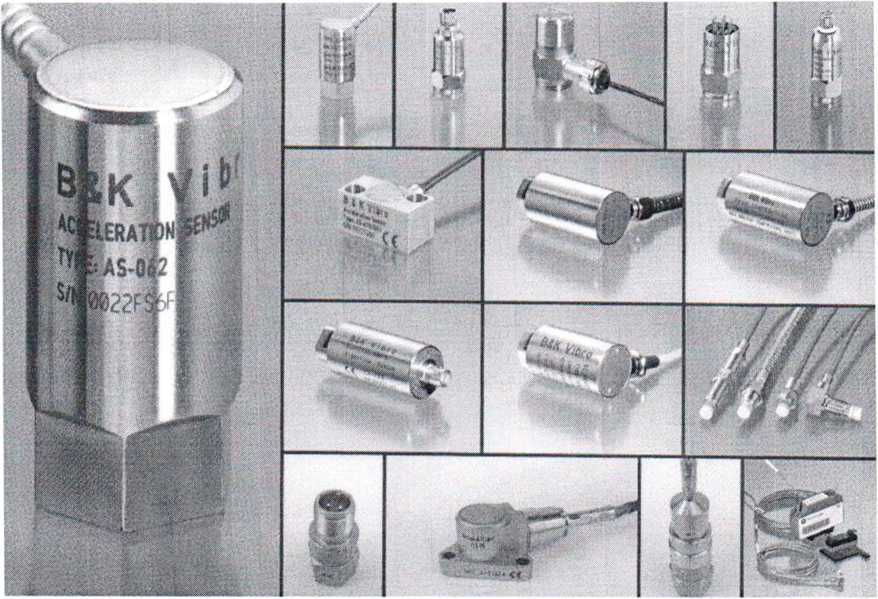

Рисунок 2 - Внешний вид вибропреобразователей измерительных
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Система VC-8000 SETPOINT имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Идентификационные данные программного обеспечения приведены в
таблице ниже.
Наименование ПО |
Индентифи-кационное наименование ПО |
Номер версии ПО |
Цифровой идетификатор ПО |
Алгоритм вычисления цифрового идентификатора |
Встроенное |
VC-8000 SETPOINT |
не ниже 6.1.23.0 |
- |
- |
Внешнее |
Настройка и обслуживание VC-8000 SETPOINT |
не ниже 6.1.23.0 |
- |
— |
;твенныЛ pwc’pj 1 тв изменений I | лихи Беларусь / /
документом/ н
Г'Л
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование характеристик |
Значения характеристик |
1 |
2 |
1 Канал измерения вибрации корпуса | |
Типы подсоединяемых вибропреобразователей |
акселерометр, велосиметр |
Коэффициент преобразования (номинальный), мВ/(м/с2) (для акселерометра) мВ/(мм/с) (для велосиметра) |
10 100 |
Диапазоны измерений виброскорости (для номинального коэффициента преобразования), мм/с: СКЗ при пик-факторе 5 пик |
от 0 до 20 от 0 до 100 |
Диапазон частот, Гц |
от 10 до 1000 |
Пределы основной относительной погрешности измерения вибрации корпуса плюс 0,1 % от верхнего предела диапазона измерения,% |
±0,75 |
2 Канал измерения вибрации вала относительно корпуса | |
Типы подсоединяемых вибропреобразователей |
вихретоковый |
Коэффициент преобразования (номинальный), мВ/мкм |
8 |
Диапазоны измерений виброперемещения (для номинального коэффициента преобразования), мкм: - для максимального отклонения вала от среднего положения - для максимального размаха виброперемещения по X,Y |
от 0 до 250 от 0 до 500 |
Диапазон частот, Гц |
от 10 до 1000 |
Пределы основной относительной погрешности измерения вибрации вала относительно корпуса плюс 0,1 % от верхнего предела диапазона измерений, %: - при измерении размаха виброперемещения по X,Y - при измерении максимального отклонения вала от среднего положения |
±0,75 ±1 |
3 Капал измерения осевого перемещения и радиального положения вала | |
Типы подсоединяемых вибропреобразователей |
вихретоковый |
Коэффициент преобразования (номинальный), мВ/мкм |
8 или 4 |
Диапазоны измерений перемещения (для номинального коэффициента преобразования), мм: - осевое перемещение - радиальное положение |
от 0 до 2 или от 0 до 4 от 0 до 2 |
Пределы основной относительной погрешности измерения осевого перемещения и радиального положения вала плюс 0,1 % от верхнего предела диапазона измерения абсолютного и относительного расширения корпуса, % |
±1 |
II |г°сударс:ва|най реестр] ]|
1 |
2 |
4 Канал измерения абсолютного и относительного расширения корпуса | |
Типы подсоединяемых вибропреобразователей: - абсолютное расширение - относительное расширение |
положения вихретоковый |
Диапазон входного напряжения постоянного тока, В |
от 0 до 10 |
Диапазон входного постоянного тока, мА |
от 4 до 20 |
Диапазоны измерений перемещения (для номинального коэффициента преобразования), мм: - абсолютное расширение - относительное расширение |
от 0 до 20 или от 0 до 50 от 0 до 20 |
Пределы основной относительной погрешности измерения абсолютного и относительного расширения плюс 0,1 % от верхнего предела диапазона измерения, % |
±0,75 |
5 Канал измерения частоты вращения | |
Типы подсоединяемых вибропреобразователей |
вихретоковый |
Диапазон измерений числа оборотов, об/мин |
от 0,06 до 1 200 000 |
Пределы основной абсолютной погрешности измерения числа оборотов при числе оборотов менее 100 об/мин, об/мин Пределы основной абсолютной погрешности измерения числа оборотов при числе оборотов в диапазоне от 100 до 10 000 об/мин, об/мин Пределы основной относительной погрешности измерения числа оборотов при измерении числа оборотов свыше 10 000 об/мин, % |
±0,1 ±1 ±0,01 |
6 Канал измерений температуры | |
Диапазон измерений сигналов термопреобразователей сопротивления типа Pt 100 (а=00385), °C |
от -200 до ±850 |
Диапазон измерений сигналов преобразователей термоэлектрических, °C: - тип Е - тип J - тип К - тип Т |
от -100 до ±1000 от 0 до ±760 от 0 до +1370 от -160 до +400 |
Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления и преобразователей термоэлектрических, °C |
±1 |
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±1 |
1 |
2 |
6 Входные и выходные каналы постоянного и переменного тока | |
Входные сигналы: Постоянного тока Напряжения постоянного тока Напряжения постоянного и переменного тока Выходные сигналы: Постоянного тока Напряжения постоянного тока Сопротивление нагрузки Пределы допускаемой приведенной погрешности |
от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 В; от 0 до 10 В; от 2 до 10 В; от 1 до 5 В; от минус 14 до плюс 14 В; от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 В: от 0 до 10 В; от 2 до 10 В; от 1 до 5 В; 500 Ом; 1 кОм; ±2,4 %, ±1,3 %; |
Акселерометры серии AS и ASA (модификации AS-020, ASA-020, AS-022, ASA-022, AS-030, AS-062, AS-062/T1)
Наименование характеристики |
Модификации | |||
AS-020, ASA-020 |
AS022, ASA-022 |
AS-030 |
AS-062, AS-062/T1 | |
Значения | ||||
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс’2 |
10,2 |
10,2 |
10,2 |
10,2 |
Диапазоны измерений виброускорения, м/с2 |
±800 ±400 ±200 |
±800 ±400 ±200 |
±800 ±400 ±200 |
±800 ±400 ±200 |
Диапазон рабочих частот, Гц |
от 1,5 до 15000 |
от 1,5 до 15000 |
от 1,5 до 15000 |
от 1,5 до 15000 |
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5 |
±5 |
±5 |
±5 |
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) не более ±5 % (±0,5 дБ), Гц |
от 4 до 10000 |
от 4 до 10000 |
от 3 до 10000 |
от 4 до 10000 |
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более |
±3 |
±3 |
±3 |
±3 |
Нелинейность амплитудной характеристики, %, не более |
±7 |
±7 |
±7 |
±7 |
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 |
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
7 |
7 |
7 |
от 8 до 10 |
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
±5 |
±5 |
±5 |
±5 |
Условия эксплуатации: диапазон температур, °C |
от минус 50 до плюс 125 | |||
Масса, г |
70 |
70 |
60 |
130 |
Габаритные размеры, мм, не более |
022x54 |
022x40 |
022x38 |
025,2x48 |
Степень защиты оболочки |
IP 65 |
IP 66 |
IP 65 |
IP 66; IP 67 |
Описание типа средства измерений | ||||||
Акселерометры серий AS и ASA (модификации AS-063, ASA-063, AS-065, AS-068, ASA-068, AS-069, ASA-069) | ||||||
Модификации | ||||||
Наименование характеристики |
AS-063, ASA-063 |
AS-065 |
AS-068, ASA-068 |
AS-069, ASA-069 | ||
Значения | ||||||
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс'2 |
10,2 |
10,2 |
1,02 |
1,02 | ||
Диапазоны измерений виброускорения, м/с2 |
±800 ±400 ±200 |
±800 ±400 ±200 |
±5000 ±4000 ±2000 |
±5000 ±4000 ±2000 | ||
Диапазон рабочих частот, Гц |
от 1,5 до 13000 |
от 1 до 15000 |
от 1,5 до 13000 |
от 1,5 до 13000 | ||
Отклонение коэффициента преобразования от номинального значения, %, не более ±5 % (±0,5 дБ), Гц |
±5 |
±5 |
±5 |
±5 | ||
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ±5 % (± 0,5 дБ), Гц |
от 4 до 10000 |
от 3 до 10000 |
от 4 до 10000 |
от 4 до 10000 | ||
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более |
±3 |
±3 |
±3 |
±3 | ||
Нелинейность амплитудной характеристики, %, не более |
±7 |
±7 |
±7 |
±7 | ||
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
от 8 до 10 |
7 |
от 8 до 10 |
от 8 до 10 | ||
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 | ||
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
±5 |
±5 |
±5 |
±5 | ||
Условия эксплуатации: диапазон температур, °C |
от минус 50 до плюс 125 | |||||
Масса, г |
130 |
80 |
130 |
130 | ||
Габаритные размеры, мм, не более |
022x55 |
022x60 |
025,2x48 |
022x55 | ||
Степень защиты оболочки |
IP 66; IP 67 |
IP 40 |
IP 67 |
IP 66; IP 67 | ||
лист 10 из 21 |
|( Государсгвеииый м» J II | |||||
Акселерометры серии AS (модификации AS-070, AS-070/W3, AS-073, AS-079, AS-080/01)
Наименование характеристики |
Модификации | |||
AS-070 AS-070AV3 |
AS-073 |
AS-079 |
AS-080/01 | |
Значения | ||||
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс'2 |
10,2 |
10,2 |
1,02 |
1,02 |
Диапазоны измерений виброускорения, м/с2 |
±500 |
±500 |
±500 |
±500 |
Диапазон рабочих частот, Гц |
от 0,32 до 10000 |
от 0,1 до 10000 |
от 0,1 до 10000 |
от 0,1 до 10000 |
Отклонение коэффициента преобразования от номинального значения, %, не более ±5 % (±0,5 дБ), Гц |
±20 |
±20 |
±20 |
±5 |
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ±5 % (± 0,5 дБ), Гц |
от 1,3 до 4000 |
от 0,35 до 4000 |
от 0,35 до 4000 |
от 4 до 4000 |
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более |
±3 |
±3 |
±3 |
±3 |
Нелинейность амплитудной характеристики, %, не более |
±7 |
±7 |
±7 |
±7 |
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
7 |
7 |
7 |
7 |
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 |
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
±5 |
±5 |
±5 |
±5 |
Условия эксплуатации: диапазон температур, °C |
от минус 50 до плюс 125 |
от минус 50 до плюс 120 |
от минус 50 до плюс 125 |
от минус 50 до плюс 125 |
Масса, г |
80 50 80 |
150 |
150 |
135 |
Габаритные размеры, мм, не более |
34x18x16 28x16x16 13x18x16 |
26x55x22 |
26x55x22 |
025,4x66,55 |
Длина кабеля, м |
10 |
- |
- |
- |
Степень защиты оболочки |
IP 67 |
IP 66; IP 67 |
IP 66; IP 67 |
^П>66 |
_________________________________-■
((/ I® \ \
II Государственный мос?в1 II
II I средств измеоеЗ I
. . _ . V» \ >6СГ?у6лИГИ Цапать, / II
лист 11 из 21_____________________
У\ 4^-------- А'
Описание типа средства измерений
Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии DS-lOSx (модификации DS-1051, DS-1052, DS-1053 и DS-1054), удлинительного кабеля ЕС-100х (модификации ЕС-1001, ЕС-1002 и ЕС-1003) и осциллятора OD-105x (модификации OD-1051, OD-1052, OD-1053 и OD-1054)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 0,3 до 2,3 |
Номинальный коэффициент преобразования для стали 42СгМо4, мВ/мкм Диапазон рабочих частот, Гц |
8 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм |
±0,6 |
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, % |
±10 |
Условия эксплуатации: диапазон температур, °C вибропреобразователи DS-105x кабель ЕС-100х осциллятор OD-105x |
от минус 30 до плюс 180 от минус 50 до плюс 200 от минус 30 до плюс 65 |
Габаритные размеры: DS-1051 и DS-1052 DS-1053 DS-1054 Длина кабеля DS-105x Длина кабеля ЕС-100х OD-105X |
09,5 мм х (45-255) мм 09,5 мм х 30 мм 09,5 мм х (34-150) мм х 31 мм 1 м; 5 м; 10 м 5 м; 9 м; 5 м 98 мм х 60 мм х 26 мм |
Масса, г, не более: DS-105X ЕС-1001 ЕС-1002 ЕС-1003 OD-105x |
200 120 200 230 800 |
Степень защиты оболочки DS-105X OD-105X Длина кабеля ЕС-100х |
IP 68 IP 68 IP 68 |
Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-05x (модификации SD-051, SD-052, SD-053 и SD-054), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-O5x (модификации OD-051, OD-053)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 0,8 до 2,8 |
Номинальный коэффициент преобразования для стали 42СгМо4, мВ/мкм |
8 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм |
±0,6 |
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, % |
±10 |
Условия эксплуатации: диапазон температур, °C вибропреобразователи SD-05x кабель ЕС-00х осциллятор OD-105x |
от минус 30 до плюс 180 от минус 50 до плюс 200 от минус 30 до плюс 65 |
Габаритные размеры: SD-051 SD-052 SD-053 SD-054 Длина кабеля SD-05x Длина кабеля ЕС-00х OD-O5x |
06 мм х (45-105) мм 010 мм х (45-255) мм 010 мм х 30 мм 12 мм х (34-150) мм х 31 мм 0,5 м; 1 м 4 м; 4,5 м; 9 м; 9,5 м 07,1 мм х 21 мм |
Масса, г, не более: SD-05x OD-O5x |
40 300 |
Степень защиты оболочки SD-05x OD-105x ЕС-ООх |
IP 20 IP 20 IP 20 |
Описание типа средства измерений Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-08x (модификации SD-081, SD-083, SD-084, SD-087, SD-088, SD-089), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-08x (модификации OD-081, OD-083) | |||
Наименование характеристики |
Значение характеристики | ||
Диапазон измерений виброперемещения, мм SD-081, SD-083, SD-084 SD-087, SD-088, SD-089 |
от 1,2 до 4,7 от 0,2 до 3,7 | ||
Номинальный коэффициент преобразования, мВ/мкм |
4 | ||
Диапазон частот, Гц |
от 0 до 10000 | ||
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм |
±0,6 | ||
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, % |
±10 | ||
Рабочий диапазон температур, °C SD-081, SD-083, SD-084 SD-087, SD-088, SD-089 OD-081, OD-083 EC-001, EC-002, EC-003 |
от минус 30 до плюс 180 от минус 30 до плюс 100 от минус 30 до плюс 65 от минус 50 до плюс 200 | ||
Габаритные размеры: SD-081 SD-083 SD-084 SD-087, SD-088, SD-089 Длина кабеля SD-08x OD-081, OD-083 Длина кабеля EC-001, EC-002, EC-003 |
010 мм х (45-255) мм 010 мм х 34 мм 12 мм х (34-150) мм х 31 мм 040 мм х (40-250) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 4 м; 4,5 м; 9 м; 9,5 м | ||
Масса, г, не более: SD-081, SD-083, SD-084 SD-087 SD-088 SD-089 OD-081, OD-083 |
50 50 200 65 300 | ||
Степень защиты оболочки SD-08x OD-O8x EC-OOx |
IP 20 IP 20 IP 20 | ||
/Шал | (Государственный реестр jj лист 14 из 21 |
Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-16x (модификации SD-161, SD-164), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003), адаптера серии ЕСххх (модификации ЕС-045, ЕС-099) и осциллятора OD-16x (модификации OD-162, OD-165)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 2,5 до 10,5 |
Номинальный коэффициент преобразования, мВ/мкм |
2 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм |
±0,6 |
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, % |
±10 |
Рабочий диапазон температур. °C SD-161, SD-164 OD-162, OD-165 ЕС-001, ЕС-002, ЕС-003, ЕС-045, ЕС-099 |
от минус 30 до плюс 180 от минус 30 до плюс 65 от минус 50 до плюс 200 |
Габаритные размеры: SD-161 SD-164 Длина кабеля SD-16x OD-162, OD-165 Длина кабеля ЕС-001, ЕС-002, ЕС-003 Длина адаптера ЕС-045 Длина адаптера ЕС-099 |
020 мм х (75-255) мм 020 мм х (70-150) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 0,5 м; 1 м 0,25 м 0,5 м |
Масса, г, не более: SD-161, SD-164 OD-162, OD-165 |
170 300 |
Степень защиты оболочки SD-16x OD-16x ЕС-ООх |
IP 20 IP 20 IP 20 |
Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии DS-82x.ds300S (модификации DS-82Lds300S, DS-821.ds300S), удлинительного кабеля DS-82x.EC300S (модификации DS-821.EC300S, DS-822.EC300S) и осциллятора DS-82X.OD130 (модификации DS-821.OD130, DS-822.OD130)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 0,5 до 4,5 |
Номинальный коэффициент преобразования, мВ/мкм |
4 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности измерения виброперемещения, % в диапазоне температур от 0 °C до +45 °C при длине цепи перемещения 5 м при длине цепи перемещения 10 м в предельном диапазоне температур от минус50 °C до плюс 180 °C при длине цепи перемещения при длине цепи перемещения |
±5 ±7,5 ±10 ±15 |
Рабочий диапазон температур, °C ds82x.ds300S, ds82x.ec30E ds82x.odl30 |
от минус 50 до плюс 150 от минус 35 до плюс 85 |
Габаритные размеры, не более: ds82x.ds3001, ds82x.ds3002 ds82x.ds3003 Длина кабеля датчика ds82x.ds300S ds82x.odl30 Длина кабеля ds82x.ec30E |
020 мм х (75-255) мм 020 мм х (70-150) мм 0,5 м; 1 м; 5 м; 10 м 25 мм х 83 мм х 56 мм4 м; 4,5 м; 9 м; |
Масса, г, не более: ds82x.ds3001, ds82x.ds3002 ds82x.odl30 |
170 300 |
Степень защиты оболочки ds82x.ds3001, ds82x.ds3002 ds82x.odl30 ds82x.ec30E |
IP 20 IP 20 IP 20 |
Вихретоковые вибропреобразователи с интегрированными осцилляторами серии IN и INA (модификации IN-081, IN-083, IN-084, IN-085, INA-081, INA-083, INA-084, INA-085)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 0 до 1,5 |
Номинальный коэффициент преобразования, мВ/мкм |
8 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности преобразования при температуре плюс 22±5 °C , % |
±5 |
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, % |
±10 |
Рабочий диапазон температур, °C |
от 0 до плюс 110 |
Габаритные размеры: IN-081, IN-083, IN-085, INA-081, INA-083, INA-085 IN-084 INA-084 Длина кабеля IN-081, IN-083 |
010 мм х (70-250) мм 10 мм х 60 мм х 31 мм 5 м; |
Масса, г, не более: |
120 |
Степень защиты оболочки |
IP 54 |
°сумарстй€нный реестр! I средств измерений / / Республики Беларусь / //
докумен!
ГИ
Описание типа средства измерений | |||
Вибропреобразователи скорости виброколебаний серии VS-01xx (модификации VS-0168, VS-0169, VS-0188, VS-0177) | |||
Наименование характеристики |
Значение характеристики | ||
Номинальный коэффициент преобразования, мВ/(мм/с) VS-0168, VS-0169. VS-0188 VS-0177 |
100 75 | ||
Диапазон частот, Гц VS-0168, VS-0169, VS-0188 VS-0177 |
от 10 до 2000 от 20 до 2000 | ||
Максимальное допустимое виброперемещение, мм VS-0168, VS-0169, VS-0188 VS-0177 |
±0,45 ±1 | ||
Рабочий диапазон температур, °C |
от минус 5 до плюс 70 | ||
Габаритные размеры: вибропреобразователя Длина кабеля |
38 мм х 75 мм х 58 мм 5 м;10 м | ||
Масса, кг, не более: |
1,25 | ||
Степень защиты оболочки |
1Р 65 или IP 66 | ||
Вибропреобразователи скорости виброколебаний серии VS-Oxx (модификации VS-068, VS-069, VS-077, VS-079, VS-080) | |||
Наименование характеристики |
Значение характеристики | ||
Номинальный коэффициент преобразования. мВ/(мм/с) VS-068, VS-069 VS-077, VS-080 VS-079 |
100 75 70 | ||
Диапазон частот, Гц VS-068, VS-069, VS-079 VS-077, VS-080 |
от 10 до 2000 от 20 до 2000 | ||
Максимальное допустимое виброперемещение, мм VS-068, VS-069 VS-077, VS-079, VS-080 |
±0,45 ±1 | ||
Рабочий диапазон температур, °C |
от минус 40 до плюс 80 | ||
Габаритные размеры: VS-068, VS-069, VS-077, VS-079 длина кабеля VS-080 |
38 мм х 75 мм х 58 мм 5 м; 013 мм х (70-150) мм | ||
Масса, кг, не более: VS-068, VS-069, VS-077, VS-079 VS-080 |
0,5 0,25 | ||
Степень защиты оболочки: VS-068, VS-069, VS-077, VS-079 VS-080 |
IP 66 IP 44 | ||
лист 18 из 21 |
। (Государственный peecip 1 II 1 средств измерений / 1 \\ \ Республики Беларусь/ ] \Для документой/ // — |
Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SDH-15x (модификации SDH-151, SDH-154), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-15x (модификации OD-151)
Наименование характеристики |
Значение характеристики |
Диапазон измерений виброперемещения, мм |
от 0,2 до 4,2 |
Номинальный коэффициент преобразования, мВ/мкм |
4 |
Диапазон частот, Гц |
от 0 до 10000 |
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм |
±0,6 |
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации,% |
±10 |
Рабочий диапазон температур, °C SDH-151 SDH-154 OD-151 ЕС-001, ЕС-002, ЕС-003 |
от минус 55 до плюс 200 от минус 55 до плюс 200 от минус 55 до плюс 100 от минус 50 до плюс 200 |
Габаритные размеры: SDH-151, SDH-154 Длина кабеля SD-15x OD-151 Длина кабеля ЕС-001, ЕС-002, ЕС-003 |
020 мм х (65-255) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 4 м; 4,5 м; 9 м; 9,5 м |
Масса, г, не более: SDH-151 SDH-154 OD-151 |
580 580 300 |
Степень защиты оболочки SDH-16x OD-15x ЕС-ООх |
IP 20 IP 20 IP 20 |
Рабочие условия эксплуатации модулей системы:
температура окружающего воздуха: от минус 20 °C до плюс 65 °C;
относительная влажность окружающего воздуха - не более 80 % при 30 °C.
Степень защиты оболочки модулей системы: IP20.
Гарантийный срок эксплуатации системы и её элементов: 24 месяца.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Система виброзащиты и вибродиагностики VC-8000 SETPOINT в
составе: |
1 шт.; |
1.1 Модульный блок |
1 шт.; |
1.2 Вибропреобразователь серии AS (ASA) |
1* шт.; |
1.3 Вибропреобразователь серии DS |
1 * шт.; |
1.3.1 Осциллятор серии OD |
1* шт.; |
1.3.2 Соединительный кабель серии ЕС |
1* шт.; |
1.4 Вибропреобразователь серии SD с осциллятором серии OD |
1* шт.; |
1.4.1 Осциллятор серии OD |
1* шт.; |
1.4.2 Соединительный кабель серии ЕС |
1* шт.; |
1.5 Вибропреобразователь серии IN (INA) |
1* шт.; |
1.6 Вибропреобразователь серии VS |
1* шт.; |
1.7 Пакет программного обеспечения |
1 шт.; |
1.8 Комплект эксплуатационной документации |
1** экз. |
1.9 Методика поверки МРБ МП. |
1 экз. |
* - количество определяется при заказе;
* * - в комплект эксплуатационной документации входит эксплуатационная документация на систему в целом и на каждый элемент системы.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация компании «Bruel & Kjaer Vibro GmbH» (Германия);
ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»;
МРБ МП.2831-2018 «Системы виброзащиты и вибродиагностики VC-8000 SETPOINT. Методика поверки».
Заключение
Системы виброзащиты и вибродиагностики VC-8000 SETPOINT соответствуют требованиям технической документации компании «Bruel & Kjaer Vibro GmbH» (Германия), ГОСТ 25275-82, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/201 1 «Электромагнитная совместимость технических средств». .
Межповерочный интервал - не более 24 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212)42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Смотрите также
