Приборы атомно-эмиссионные многоканальные специализированные АЭМС

Назначение

Приборы атомно-эмиссионные многоканальные специализированные АЭМС (в дальнейшем - приборы АЭМС) предназначены для качественного и количественного определения элементного состава твердых и жидких образцов путем регистрации относительных интенсивностей аналитических линий определяемых элементов в эмиссионных спектрах.

Приборы АЭМС-01, АЭМС-02 предназначены для применения в биологии, ветеринарии, экологии, криминалистике, металлургии, машиностроении, легкой, пищевой промышленности.

Прибор АЭМС-03 предназначены для применения в медицинской практике в здравоохранении при санитарно-гигиенических испытаниях, в судебной медицине, фармакологии и фармации, ветеринарии и кормопроизводстве.

Приборы АЭМС-03 применяются для получения, отображения, накопления и анализа информации о содержании элементов:

- оказывающих токсическое действие на организм человека или являющихся структурными компонентами биологических систем, характеризующих функциональное состояние организма человека при проведении клинической и клиникотоксикологической диагностики в медицине как неотложного, так и планового характера;

- характеризующих качество и безопасность пищевых продуктов при санитарно-гигиенических исследованиях, а также питьевой, сточных вод, воды водоемов, почв и воздуха;

- характеризующих качество и безопасность твердых и жидких субстанций и лекарственных препаратов в фармакологии и фармации.

Перечень определяемых элементов, диапазоны их концентраций и погрешности их определения должны быть указаны в методиках выполнения измерений, утвержденных в установленном порядке.

Приборы АЭМС в зависимости от базовой комплектации могут иметь исполнение:

- АЭМС-01 как средство измерения по ГОСТ 12997-84, где в качестве источника возбуждения спектров используется генератор универсальный УГЭ-4;

- АЭМС-02 как средство измерения по ГОСТ 12997-84, где в качестве источника возбуждения спектров используется источник возбуждения спектров ИВС-29;

- АЭМС-03 как изделие медицинской техники и средство измерения по ГОСТ 20790-93, где в качестве источника возбуждения спектров используется источник возбуждения спектров ИВС.

Описание

Приборы АЭМС представляют собой автоматическую многоэлементную аналитическую систему, управляемую с помощью компьютера. АЭМС является стационарным прибором и выполнен в виде отдельных функционально законченных блоков.

Принцип действия прибора АЭМС основан на методе эмиссионного спектрального анализа.

Подготовленная к анализу проба помещается в камеру разряда источника возбуждения спектров. Под действием электрического разряда анализируемое вещество испаряется и его атомы возбуждаются в области разряда. Свет, излучаемый атомами, собирается оптической системой и попадает в монохроматор с дифракционной решеткой (адаптированный для работы в режиме полихромато-ра), где происходит его разложение по спектральным составляющим.

Регистрация спектра с помощью анализатора оптического многоканального (ОМА) позволяет по пиковой или интегральной интенсивности спектральных линий анализируемых элементов одновременно измерить в одной пробе содержание 10 и более химических элементов.

Количественное определение состава и содержания элементов проводится системой оценки и количественного анализа информации с использованием комплектов РМ, а также образцов с известным содержанием анализируемых элементов (стандартных образцов, образцового вещества и пр.).

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

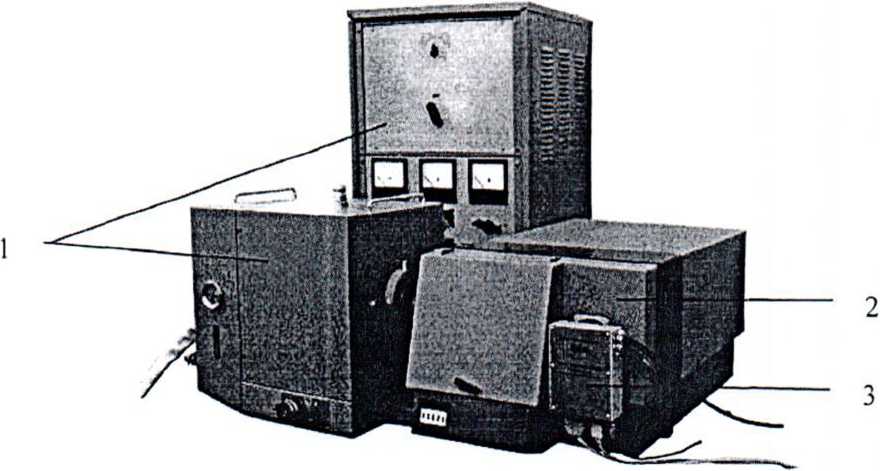

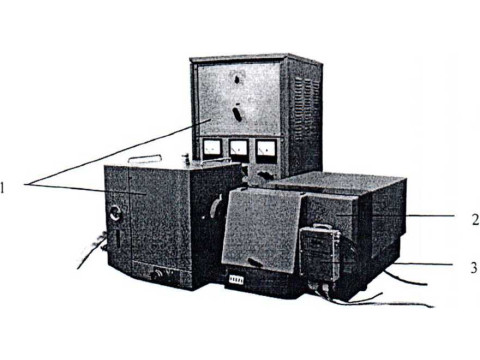

Внешний вид приборов приведен на рисунке 1.

Рисунок 1. Внешний вид прибора АЭМС.

1 Источник возбуждения спектров с камерой разряда.

2 Монохроматор с дифракционной решеткой и блоком управления.

3 Анализатор оптический многоканальный с блоком питания.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Нижняя граница рабочего спектрального диапазона, не более 200 нм.

2 Верхняя граница рабочего спектрального диапазона, не менее 300 нм.

3 Относительная погрешность результатов измерений по фотометрической шкале, состоящая из погрешности содержания основного вещества в материале электрода, погрешности межэлектродного промежутка, погрешности средства измерения, методических составляющих погрешностей измерения, погрешности, вносимой оператором, не более 4 %.

4 Предел случайной составляющей относительной погрешности результатов измерений по фотометрической шкале, состоящий из погрешности средства измерения, погрешности метода, погрешности, вносимой оператором, погрешности от однородности основного вещества в материале электрода, не более 3,1 %.

5 Относительная случайная составляющая погрешности результатов измерений концентраций элементов, состоящая из погрешности средства измерения, погрешности содержания веществ в ГСО, методических составляющих погрешностей измерения, погрешности, вносимой оператором, не более 5 %.

6 Число каналов регистрации спектра не менее 1010.

7 Ширина спектрального интервала регистрации (для решетки 1200 штр./мм), не менее 33 нм.

8 Диапазон температур эксплуатации от 15 °C до 25 °C.

9 Потребляемая мощность не более 4 кВт.

10 Средний срок службы 5 лет.

| (Государственный реестр) ]

II I _средс11 измерений / I

V \ РеспубяЬи Беларусь / Ц

V \Для документов/ //

Знак утверждения типа

Знак Утверждения типа наносится на анализатор оптический многоканальный ОМА и типографским способом на эксплуатационную документацию.

Комплектность

Комплект поставки прибора приведен в таблице 1.

Таблица 1

Примечания

1 * Допускается поставка по отдельному договору

2 ** Допускается использовать принадлежности и комплектующие, с техническими характеристиками не хуже, указанных в ТИПА

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 Изделия ГПС. Общие технические условия.

ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие

технические условия.                                        ^ss===^

ТУ РБ 14729236.001-97. Приборы атомно-эмиссионные многоканальные специализированные АЭМС. Технические условия.                /' / (& \ \

МП МН.280-2001 «Приборы атомно-эмиссионные многоканальные специализированные АЭМС. Методика поверки».

Заключение

Приборы атомно-эмиссионные многоканальные специализированные АЭМС соответствуют требованиям ГОСТ 12997-84, ГОСТ 20790-93 и технических условий ТУ РБ 14729236.001-97.

Приборы атомно-эмиссионные многоканальные специализированные АЭМС соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации ЕАЭС № BY/112 11.01.ТР020 003 29295 от 08.10.2018).

Межповерочный интервал в сфере законодательной метрологии - не более 12 месяцев.

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
