Анализаторы элементного состава серии inductar
| Номер в ГРСИ РФ: | РБ 03 09 6677 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Elementar Analysensysteme GmbH", Германия |
|
Описание типа РБ 03 09 6677 18 [2019-05-11]
rb-03-09-6677-18_2019-05-11.pdf
|
Скачать |
Анализаторы элементного состава серии inductar (далее - анализаторы) предназначены для определения содержания углерода, серы, кислорода, азота, водорода в твердых неорганических веществах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6677 18 |
| Наименование | Анализаторы элементного состава серии inductar |
| Год регистрации | 2018 |
| Номер сертификата | 11946 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Elementar Analysensysteme GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Elementar Analysensysteme GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственный реестр СИ РБ (раздел 2) и /или допускаемых к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверку проводить по МРБ МП.2864-2019. |
Поверители
Скачать
|
Описание типа РБ 03 09 6677 18 [2019-05-11]
rb-03-09-6677-18_2019-05-11.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы элементного состава серии inductar (далее - анализаторы) предназначены для определения содержания углерода, серы, кислорода, азота, водорода в твердых неорганических веществах.
Область применения: научно-исследовательские институты и аналитические лаборатории сталелитейных и литейных предприятий, автомобильных, полупроводниковых, цементных и керамических производств, промышленность производства медицинских компонентов.
Описание
Принцип действия анализаторов основан на сжигании в индукционной печи при высокой температуре анализируемого образца, известной массы, разделении продуктов сгорания, осушке и последующем детектировании. Анализаторы работают в комплексе с персональным компьютером, анализ выполняется автоматически.
Анализаторы оснащены твердотельной высокочастотной индукционной печью.
В зависимости от выбранной функциональности неорганический образец, который необходимо проанализировать, сжигается в кислороде при 2000 0 С или плавиться в гелии или аргоне при 3000 0 С.
Образец, помещенный в многоразовые керамические (графитовые) тигли, подается на анализ в вертикальном положении. При высокой температуре в процессе сжигания образца следы серы и углерода превращаются в соответствующие аналитические формы - SO2, СО и СО2.
После обнаружения SO2 с использованием широкодиапазонного ИК-детектора, СО и SO2 окисляются до СО2 и SO3. Следующим шагом является удаление SO3 из газового потока с помощью сорбционной ловушки и регистрация СО2 на втором ИК-детекторе.
Образовавшиеся газы продуктов сгорания подвергаются доокислению до СО2, NO2 и Н2. С помощью переноса газом-носителем анализируемых газов детектирование Н в качестве Н2 происходит на электронном сенсоре водородного газа (EHS детекторе) или детекторе по теплопроводности (TCD детекторе), детек-7 стр. 1 из 5 \\
II I .ГЛГмЫК || тирование О в виде СОг на ИК-детекторе (IR), последующее абсорбирование СО2 и Н2О и детектирование N в качестве N2 на детекторе по теплопроводности (TCD). Режимы анализа в анализаторе inductar ONH cube: ONH, ON, ОН, H.
Анализаторы элементного состава серии inductar выпускаются в следующих модификациях:
- inductar EL cube;
- inductar ONH cube;
- inductar CS cube.
Внешний вид анализаторов приведен на рисунке А.

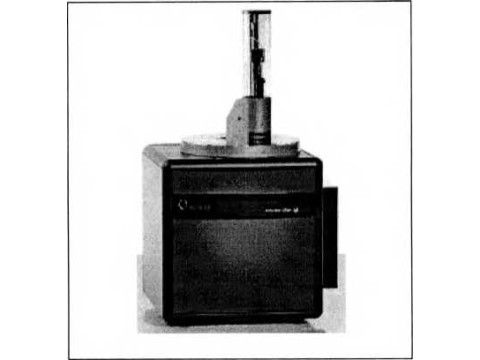

Рисунок 1 - Внешний вид анализатора inductar ONH cube
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики для модификаций | ||
|
inductar EL cube |
inductar ONH cube |
inductar CS cube | |
|
Диапазон измерения содержания углерода (С) в образце твердого вещества, мг (%) |
от 0,001 до 60 (от Одо 100) |
от 0,001 до 60 (от Одо 100) | |
|
Предел допускаемого среднего квадратического отклонения результатов измерений при определении содержания углерода (С) |
1 ppm или 0,5 % от измеренного значения (что больше) |
— |
1 ppm или 0,5 %, от измеренного значения (что больше) |
|
Диапазон измерения содержания серы (S) в образце твердого вещества, мг (%) |
от 0,001 до 5 (от Одо 100) |
- |
от 0,001 до 5 (от Одо 100) |
|
Предел допускаемого среднего квадратического отклонения результатов измерений при определении содержания серы (S) |
1 ppm или 1 % от измеренного значения (что больше) |
1 ppm или 1 % от измеренного значения (что больше) | |
|
Диапазон измерения содержания кислорода (О) в образце твердого вещества, мг (%) |
от 0,00005 до 20 (от Одо 100) |
от 0,00005 до 20 (от Одо 100) |
. реестр] ! А - |
|
Наименование характеристики |
Значение характеристики для модификаций | ||
|
inductar EL cube |
inductar ONH cube |
inductar CS cube | |
|
Предел допускаемого среднего квадратического отклонения результатов измерений при определении содержания кислорода (О) |
0,016 ppm или 1 % от измеренного значения (что больше) |
0,016 ppm или 1 % от измеренного значения (что больше) | |
|
Диапазон измерения содержания азота (N) в образце твердого вещества, мг (%) |
от 0,001 до 30 (от 0 до 100) |
от 0,001 до 30 (от Одо 100) |
- |
|
Предел допускаемого среднего квадратического отклонения результатов измерений при определении содержания азота (N) |
0,15 ppm или 1 % от измеренного значения (что больше) |
0,15 ppm или 1 % от измеренного значения (что больше) | |
|
Диапазон измерения содержания водорода (Н) в образце твердого вещества |
от 0,5 до 40 мкг (с EHS детектором) от 0,0005 мкг до 2 мг (с TCD детектором) (от Одо 100%) |
от 0,5 до 40 мкг (с EHS детектором) от 0,0005 мкг до 2 мг (с TCD детектором) (от Одо 100 %) |
- |
|
Предел допускаемого среднего квадратического отклонения результатов измерений при определении содержания водорода (Н) |
0,025 ppm или 1 % от измеренного значения (что больше) |
0,025 ppm или 1 % от измеренного значения (что больше) | |
|
Время проведения измерений, с |
от 40 до 80 (для С и S) от 60 до 120 (для О, N, Н) |
от 60 до 120 |
от 40 до 80 |
|
Потребляемая мощность, кВт, не более |
3,5 |
3,3 | |
|
Масса, кг, не более |
97 |
95 | |
|
Габаритные размеры, мм, не более |
610 х 630 х Ю50 | ||
|
Диапазон рабочих температур, °C |
от 15 до 35 | ||
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию анализатора.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект поставки включает:
- анализатор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2864-2019.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Elementar Analysensysteme GmbH», Германия.
Методика поверки МРБ МП.2864-2019.
Заключение
Анализаторы элементного состава серии inductar соответствуют требованиям документации фирмы «Elementar Analysensysteme GmbH», Германия.
Анализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии (ЕАЭС № BY/112 11.01. ТР004 003 28267 от 31.07.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/ 112 1.0025
