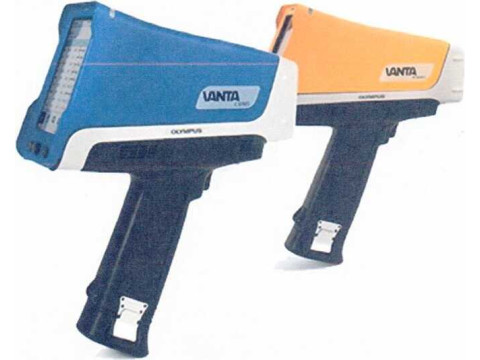

Анализаторы портативные рентгенофлуоресцентные Vanta
| Номер в ГРСИ РФ: | РБ 03 09 6653 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Olympus Scientific Solutions Americas Corporation", США |
|
Описание типа РБ 03 09 6653 18 [2018-10-19]
rb-03-09-6653-18_2018-10-19.pdf
|
Скачать |
Анализаторы портативные рентгенофлуоресцентные VANTA (далее - анализаторы) предназначены для измерения массовой доли химических элементов в металлах и сплавах методом энергодисперсионной рентгеновской флуоресценции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6653 18 |
| Наименование | Анализаторы портативные рентгенофлуоресцентные Vanta |
| Год регистрации | 2018 |
| Номер сертификата | 11891 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | фирма "Olympus Scientific Solutions Americas", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "Olympus Scientific Solutions Americas"
Адрес: 48 Woerd Avenue, Waltham, MA 02453
Контакты: https://www.olynipus-inis.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ и/или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2812-2018. |
Поверители
Скачать
|
Описание типа РБ 03 09 6653 18 [2018-10-19]
rb-03-09-6653-18_2018-10-19.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы портативные рентгенофлуоресцентные VANTA (далее - анализаторы) предназначены для измерения массовой доли химических элементов в металлах и сплавах методом энергодисперсионной рентгеновской флуоресценции.
Область применения - анализ материалов металлургической, строительной, стекольной, керамической промышленности, определение содержаний основных породообразующих элементов в геологических образцах, переработка и утилизация отходов, охрана окружающей среды, обеспечение безопасности потребителей и научные исследования.
Описание
Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом сплаве, характеристических линий под действием излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра.
Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого сплава.
Анализаторы портативные рентгенофлуоресцентные VANTA выпускаются в следующих модификациях: VANTA L, VANTA С, VANTA М, которые отличаются типами используемого детектора и материалом анода рентгеновской трубки.
Основными элементами конструкции анализаторов являются:
- корпус, служащий для размещения агрегатов анализатора;
- источник рентгеновского излучения:
для VANTA М - рентгеновская трубка с вольфрамовым (W) или родиевым анодом (Rh);
для VANTA С - рентгеновская трубка с серебряным (Ag) либо родиевым анодом (Rh);
для VANTA L - рентгеновская трубка с вольфрамовым (W) анодом.
- детектор, служащий для преобразования квантов вторичного рентгеновского излучения в электронный сигнал:
у моделей VANTA М - SSD увеличенной площади,
у моделей VANTA С - SSD,
у моделей VANTA L - SiPIN детектор;
- литиевый аккумулятор, служащий для обеспечения всех частей анздизатора электроэнергией с определенными характеристиками;
- встроенный микроконтроллер, предназначенный для приема, обработки ^^ьщэти информации под управлением специализированного программного обеспечения.! I
\\ 1

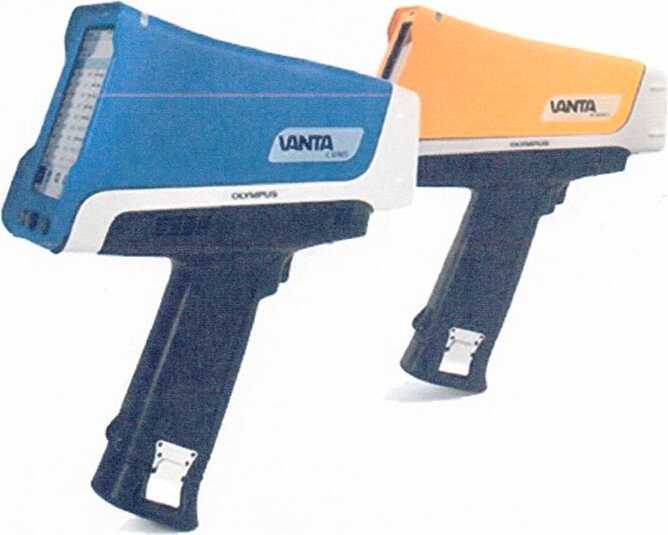

Общий вид анализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов портативных рентгенофлуоресцентных VANTA
Управление анализаторами и обработка результатов измерений проводится с помощью специального встроенного программного обеспечения (далее - ПО) VANTA Software. Программное обеспечение размещается в энергонезависимой памяти анализаторов. Несанкционированный доступ к программному обеспечению исключен путем шифрования программного кода.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VANTA Software |
|
Номер версии (идентификационный номер) ПО |
3.6.284 и выше |
Основные технические и метрологические характеристики анализаторов портативных рентгенофлуоресцентных VANTA представлены в таблицах 2, 3:
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
VANTA L |
VANTA С |
VANTA М | |
|
Диапазон измерений массовой доли элементов, % |
от 0,01 до 100% |
от 0,001 до 100% | |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов, %: - для массовой доли от 0,001 до 1% включ. - для массовой доли св. 1 до 100% |
±25 ± 5 | ||
|
Предел допускаемого среднеквадратического отклонения (СКО) результата измерения массовой доли элементов, %, не более |
0,2 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
VANTA L |
VANTA С |
VANTA М | |
|
Анализируемые элементы |
металлы от титана (Ti) до урана (U) |
металлы от магния (Mg) до урана (U) | |
|
Количество одновременно определяемых элементов |
до 42 |
до 49 | |
|
Минимальное время экспозиции, с |
1 | ||
|
Габаритные размеры (ШхВхГ), мм, не более |
83x289x242 | ||
|
Масса (с батареей), кг, не более |
1,7 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 20 до плюс 50 от 10 до 90 | ||
|
Питание осуществляется от: - сети переменного тока с напряжением питания, В частотой, Гц - от литиевого аккумулятора с напряжением, В |
(220 ± 22) (50 ± 1) от 14,4 до 18,0 | ||
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию анализаторов портативных рентгенофлуоресцентных VANTA типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Анализатор портативный рентгенофлуоресцентный VANTA L, VANTA С, VANTA М |
1 шт. |
|
Литиевый аккумулятор |
2 шт. |
|
Док-станция для зарядки аккумуляторов |
1 шт. |
|
Адаптер переменного тока |
1 шт. |
|
Кейс для транспортировки |
1 ШТ. |
|
Кабель передачи данных USB |
1 шт. |
|
Сменная защитная пленка для окна измерения из пролена, армированного каптоновой сеткой |
10 шт. |
|
Видеокамера для наведения на место анализа* |
* |
|
Коллиматор для уменьшения области анализа* |
• |
|
Панорамная камера с автофокусировкой* |
• |
|
Флеш-карта с ПО и полными версиями руководства по эксплуатации и инструкцией по ПО |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Примечание: .гг •Поставляется по требованию заказчика, как дополнительная опция | |
Рвосгр) \ Республики Беларусь / \A“ локум«1т,«/
ictob 5
Нормативные документы
Техническая документация фирмы «Olympus Scientific Solutions Americas», (США).
МРБ. МП - 2018 Анализаторы портативные рентгенофлуоресцентные VANTA. Методика поверки.
Заключение
Анализаторы портативные рентгенофлуоресцентные VANTA соответствуют требованиям технической документации фирмы «Olympus Scientific Solutions Americas», (США).
Анализаторы портативные рентгенофлуоресцентные VANTA соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», декларация соответствия № ТС N RU Д-US.АВ24.В.02238
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии)
Республиканское унитарное предприятия
«Гродненский центр стандартизации, метрологии и сертификации»
230003, Республика Беларусь, г. Гродно, пр. Космонавтов, 56
факс (0152) 64 31 41, тел. (0152) 64 31 29, эл. почта csms@csms.grodno.by.
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
