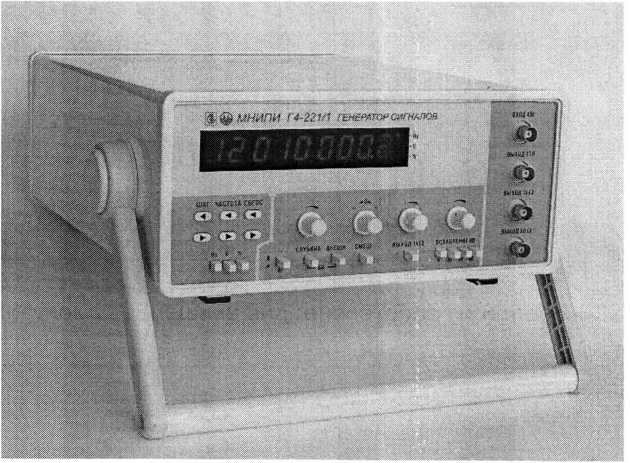

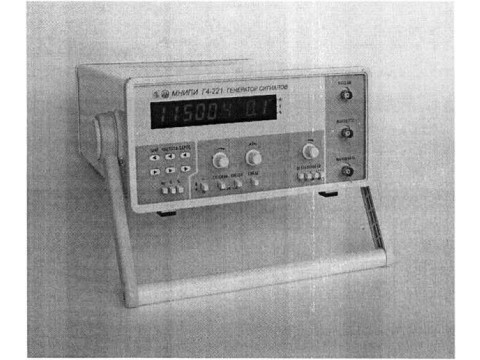

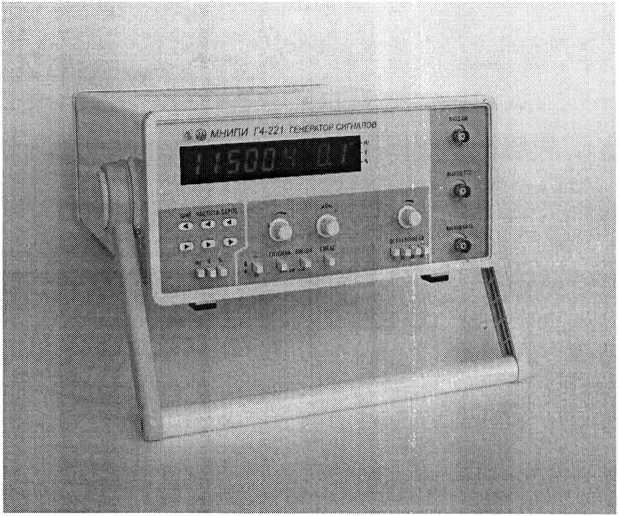

Генераторы сигналов Г4-221, Г4-221/1

Наименование характеристики

Значение

1 Диапазон частот формируемых сигналов:

- немодулированных синусоидальной формы

- амплитудно-модулированных синусоидальной формы

- прямоугольной формы (меандр) и прямоугольной формы уровня ТТЛ

- синусоидальной и прямоугольной форм повышенной амплитуды (только для генераторов Г4-221/1)

от 0,1 Гц до 17 МГц;

от 50 кГц до 17 МГц;

от 0,1 Гц до 1 МГц;

от 0,1 Гц до 1 МГц

2 Дискретность установки частоты, Гц

0,1

3 Пределы допускаемой абсолютной погрешности установки частоты, Гц

±(0,012 + 0,0001-f), где f- значение установленной частоты в Гц

4 Нестабильность частоты от времени (за 15 мин), Гц, не более

±1-10'5

5 Максимальное напряжение сигнала синусоидальной формы, В, не менее:

- при работе на согласованной нагрузке 50 Ом

- при работе без нагрузки

5;

10

6 Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы, В:

- в диапазоне частот от 1 Гц до 1 МГц включительно

- в диапазоне частот свыше 1 до 10 МГц включительно

±(0,2 + 0,05 U); ±(0,5 + 0,05-U), где U - значение установленного напряжения, В

7 Максимальный размах сигнала прямоугольной формы (меандр), В, не менее:

- при работе на согласованной нагрузке 50 Ом

- при работе без нагрузки

14

28

8 Коэффициент гармоник сигнала синусоидальной формы, %, не более:

- в диапазоне частот от 10 до 100 Гц включительно;

- в диапазоне частот св. 100 Гц до 120 кГц включительно;

- в диапазоне частот св. 120 кГц до 1 МГц включительно;

- в диапазоне частот св. 1 до 10 МГц включительно

0,3

0,2

1,0

4,0

9 Плавное ослабление сигналов, дБ, не менее

40

10 Ступенчатое ослабление сигналов, дБ

20, 40, 60

11 Пределы допускаемой абсолютной погрешности ступенчатого ослабления сигналов прямоугольной и синусоидальных форм при согласованной нагрузке 50 Ом, дБ, не более:

- в диапазоне частот от 10 Гц до 1 МГц включительно

- в диапазоне частот св. 1 до 10 МГц включительно

±0,4

±1,0

12 Амплитудная модуляция (АМ):

- внутренним сигналом с частотой, Гц;

- внешним сигналом с частотой, кГц

1000 ±/И>; от О.ОЗГдадкС

в

Наименование характеристики

Значение

13 Коэффициент АМ, %

от 0 до 90

14 Пределы допускаемой погрешности установки коэффициента АМ, %

±5

15 Параметры сигнала прямоугольной формы (уровень ТТЛ):

- время перехода из “1” в “0” и из “0” в “1”, нс, не более

- напряжение “1”, В, не менее

- напряжение “0”, В, не более

100;

2,4;

0,4

Только для Г4-221/1

16 Максимальное напряжение сигнала синусоидальной формы повышенной амплитуды на нагрузке 1 кОм, В, не менее:

30

17 Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы повышенной амплитуды в диапазоне частот от 10 Гц до 1 МГц, В

±(0,5 + 0,05 U) В, где U - значение установленного напряжения, В

18 Коэффициент гармоник сигнала синусоидальной формы повышенной амплитуды, %, не более:

- в диапазоне частот от 10 до 100 Гц включительно;

- в диапазоне частот св. 100 Гц до 120 кГц включительно;

- в диапазоне частот св. 120 кГц до 1 МГц включительно

0,3 0,2

1

19 Максимальный размах сигнала прямоугольной формы повышенной амплитуды при нагрузке 1 кОм, В, не менее:

- в диапазоне частот от 0,1 до 100 кГц

- в диапазоне частот от 100 кГц до 1 МГц

80

50

20 Пределы допускаемой абсолютной погрешности установки размаха сигнала прямоугольной формы повышенной амплитуды, В, не более:

- в диапазоне частот от 10 Гц до 100 кГц включительно;

- в диапазоне частот св. 100 кГц до 1 МГц включительно

±(0,5 + 0,1-U); ±(0,5 + 0,2-U) В, где U - значение установленного размаха в В

Наименование характеристики

Значение

1 Характеристики сети питания переменного тока:

- напряжение, В;

230 ±23

- частота, Гц

50 ±0,5

2 Потребляемая мощность, В А, не более

40

3 Диапазон температур рабочих условий применения, °C

от минус 10 до плюс 50

4 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP20

5 Габаритные размеры, мм, не более

345x306x127

6 Масса, кг, не более

4,5

7 Средняя наработка на отказ, ч, не менее

15000

Наименование, тип

Обозначение

Количество на исполнение

Г4-221

Г-221/1

1 Генератор сигналов Г4-221

УШЯИ.468759.022

1

-

2 Генератор сигналов Г4-221/1

УШЯИ.468759.023

1

3 Шнур сетевой SCZ-1

1

1

4 Кабель №1

УШЯИ.685631.199

1

1

5 Кабель №3

УШЯИ.685631.200

1

1

6 Кабель интерфейсный

УШЯИ.685681.001

1

1

7 Нагрузка 50 Ом

УШЯИ.468548.010

1

1

8 Нагрузка 1 кОм

УШЯИ.468548.011

-

1

9 Вставка плавкая ВП2Б-1 0,5 А

ОЮ0.481.005 ТУ

2

2

10 Руководство по эксплуатации:

УШЯИ.468759.022 РЭ

1

УШЯИ.468759.023 РЭ

-

1

11 Методика поверки

УШЯИ.460874.001 МП (МРБ МП.1544-2006)

1

1

12 Упаковка

УШЯИ.305642.189

1 отк

-

УШЯИ.305642.189-01

-

1 отк

13 Упаковка

УШЯИ.305649.018

1* пз

-

УШЯИ.305649.018-01

-

1* пз
