Машины испытательные универсальные серии Meitesi WDW
| Номер в ГРСИ РФ: | РБ 03 03 6655 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Jinan Meitesi Test Technology Co., Ltd.", Китай |
|
Описание типа РБ 03 03 6655 18 [2018-10-23]
rb-03-03-6655-18_2018-10-23.pdf
|
Скачать |
Машины испытательные уг определения физико-механич испытаниях на растяжение, ежа
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6655 18 |
| Наименование | Машины испытательные универсальные серии Meitesi WDW |
| Год регистрации | 2018 |
| Номер сертификата | 11893 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | фирма "Jinan Meitesi Test Technology Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Jinan Meitesi Test Technology Co., Ltd."
Адрес: No. 407 Zhangzhuang Road, Jinan City, China PR 250000
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2810-2018. |
Поверители
Скачать
|
Описание типа РБ 03 03 6655 18 [2018-10-23]
rb-03-03-6655-18_2018-10-23.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные уг определения физико-механич испытаниях на растяжение, ежа
Область применения
машиностроительной, строи промышленности.
Описание
Машины состоят из основ; Нагрузка измеряется при пом компьютера или консольной настройке конфигурации маши!
Датчик силы расположен «двунаправленного действия» и и на растяжение. Машины могу поперечной деформации (эксте с испытываемым образцом. Л могут быть различного принц цифровым выходом, оптически зависимости от назначения диапазоном измерений.
j документации фирмы «Jinan Meitesi Test (Китайская Народная Республика)
Ь ПРИМЕНЕНИЯ
шверсальные Meitesi WDW предназначены для еских характеристик материалов при их тие и изгиб.
лаборатории металлургической,
тельной, легкой и других отраслей
шия, на котором закреплена нагрузочная рама, ощи датчика силы и отображается на экране лаиели в единицах измерения, выбранных при
1Ы.
в нагрузочной раме и является датчиком используется для испытаний, как на сжатие, так т быть укомплектованы датчиками продольной и нзометрами), которые непосредственно связаны атчики продольной и поперечной деформации ипа действия: индукционные с аналоговым и е, механические, контактные и бесконтактные. В
датчики отличаются чувствительй^1Ью<>л / Л Il 1 «сударсгоенный реестр] ] » \ срег/:™ измерений / II \\ у Республики Беларусь j // У '<УЯ Л0КУмагго;/ //
Машины
постоянного
Описание типа средства измерений имеют электромеханическую систему нагружения с двигателем тока или бесщеточным двигателем с электронной системой
управления.
Машины
могут быть оборудованы климатическими камерами.
высокотемпературными печами и другим дополнительным оборудованием.
Машины выпускаются в исполнениях с одной или двумя колоннами.
Идентификационные данные программного обеспечения (ПО) машин испытательных универсальных приведены в таблице 1.
Таблица 1
|
Модификации машин испытательных универсальных Meitesi WDW |
Номер версии ПО |
Наименование ПО |
|
Meitesi WDW |
6.63.(2016.9.22) 8.3 |
MaxTest SmarTest |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

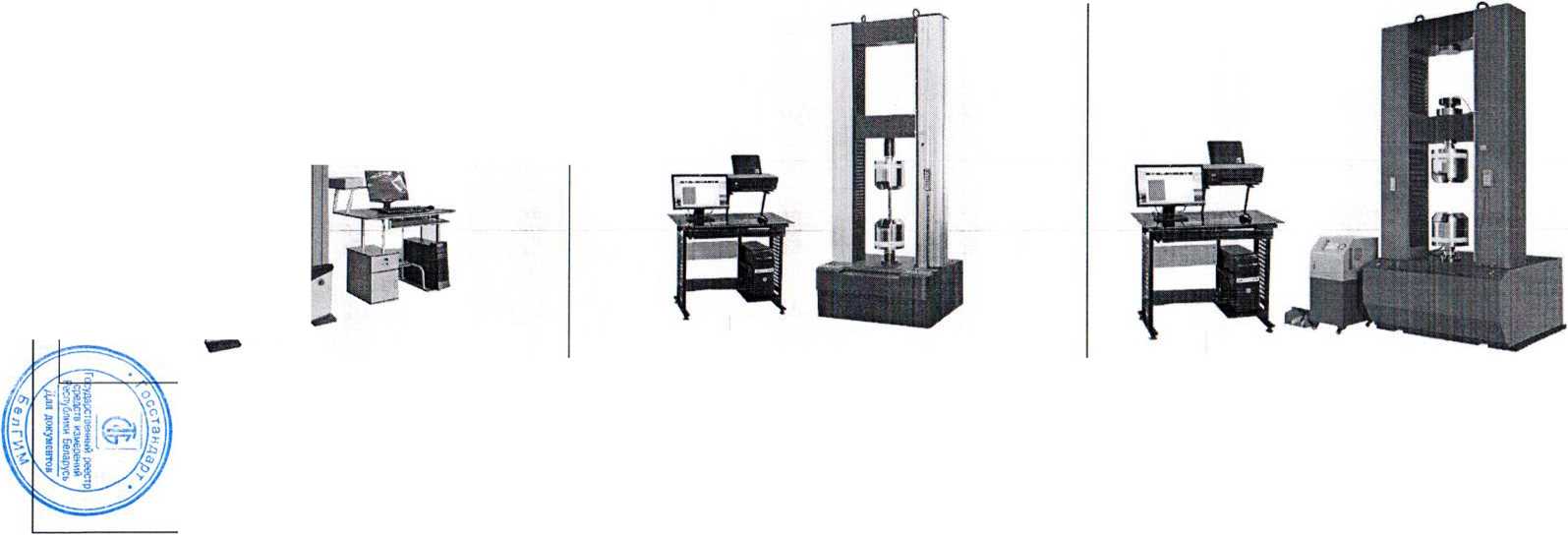

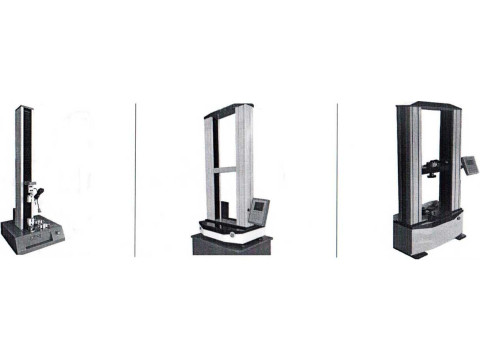

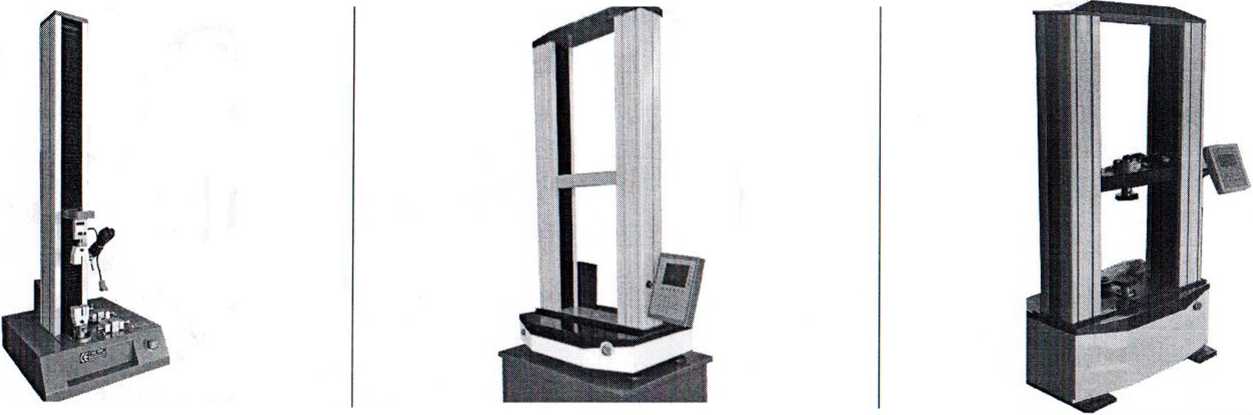

Внешний вид машин испытательных универсальных Meitesi WDW приведен на рисунке 1.
государственный реестр средств измеоенмй
i___________________________________________ >______________________________________________________
Описание типа средства измерений
Meitesi WDW -1/2/5
Meitesi WDW -5/10/20
Meitesi WDW -50
Meitesi WDW -500/600
Meitesi WDW-100
Meitesi WDW -200/300
Рисунок 1 - Внешний вид машин испытательных универсальных Meitesi WDW лист 3 из 8
Описание типа средства измерений
Основные технические и метрологические характеристики машин испытательных универсальных Meitesi WDW, приведены в таблице 2 и таблице 3.
Таблица 2
|
Модификация машины испытательной универсальной Meitesi WDW |
Наибольшая предельная нагрузка, кН |
Кол. колонн, шт |
Пределы допускаемой относительной погрешности при измерении нагрузки (усилий), % |
Диапазон измеряемой нагрузки, % в зависимости от применяемого датчика |
Предел допускаемой относительной погрешности при измерении перемещения траверсы, % |
’азрешение перемещен ИЯ траверсы, мм |
Пределы допускаемой ггносительной погрешности при измерении скорости траверсы, % |
Ширина рабочего пространс гва, мм, не менее |
Диапазон скоростей приложения нагрузки, мм/мин |
Полный ход траверсы (без учета захватов), мм,* |
Диапазон скоростей приложения нагрузки, кН/с |
Предел допускаемой относительной погрешности при измерении скорости приложения нагрузки, % |
|
MefcsiWDW-1 |
1 |
1 |
± 0.5/± 1 |
0,2-100/ 0,4-100 |
±0,5 |
0.001 |
± 1(при скорости менее 0,5 мм/мин.)/ 0,5 (при скорости более 0,5 мм/мин) |
- |
от 0,001 до 1000 |
1100 |
от 0.00005 до 0.05 |
±0,5/±1 (в зависимости от класса точности датчика силы) |
|
Meitesi WDW-2 |
2 |
1 |
± 0,5/± 1 |
±0,5 |
0.001 |
- |
от 0.001 до 1000 |
1100 |
от 0.0001 до 0.10 | |||
|
Meitesi WDW-5 |
5 |
1/2 |
± 0,5/± 1 |
±0,5 |
0.001 |
400 |
от 0.001 до 1000 |
1100 |
от 0.00025 до 0.25 | |||
|
MdksiWDW-10 |
10 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
400 |
от 0,001 до 1000 |
1200 |
от 0.0005 до 0.50 | |||
|
MdfcsiWDW-20 |
20 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
400 |
от 0,001 до 1000 |
1200 |
от 0.001 до 1.0 | |||
|
Meitesi WDW-50 |
50 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
500 |
от 0,001 до 1000 |
1400 |
от 0.0025 до 2.5 | |||
|
Mated WDW-100 |
100 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
550 |
от 0,001 до 1000 |
1500 |
от 0:005 до 5 | |||
|
Mated WDW -200 |
200 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
600 |
от 0,001 до 1000 |
1500 |
от 0.01 до 10 | |||
|
Mated WDW-300 |
300 |
2 |
± 0,5/± 1 |
± 0,5 |
0.001 |
600 |
от 0,001 до 1000 |
1700 |
от 0.015 до 15 | |||
|
Meitesi WDW-500 |
500 |
2 |
± 0,5/± 1 |
±0,5 |
0.001 |
650 |
от 0,001 до 1000 |
1900 |
от 0.025 до 25 | |||
|
Meitesi WDW-«X) |
600 |
2 |
±0,5/±1 |
±0,5 |
0.001 |
650 |
от 0,001 до 1000 |
1900 |
от 0.03 до 30 |
*- параметр стандартного исполнения машины, может быть изменен по желанию заказчика
лист 4 из 8
Описание типа средства измерений
Таблица 3
|
Модификация машины испытательной универсальной Meitesi WDW |
Потребляемая мощность, Вт, не более |
Габаритные размеры (Д х Ш х В), мм |
Масса (без аксессуаров), кг, не более |
Параметры электропитания и тип питающей электросети | ||
|
напряжение питания переменного тока, В |
частота переменного тока, Гц |
тип питающей электросети | ||||
|
Meitesi WDW-1 |
750 |
530x640x1380* |
120 |
220 ±10% |
50 |
однофазная (трехпроводная) |
|
Meitesi WDW-2 |
750 |
530x640x1380* |
120 | |||
|
Meitesi WDW-5 Одноколонная Двуколонная |
750 |
5 30x640x1380* 860x610x1760* |
120 160 | |||
|
Meitesi WDW-10 |
750 |
860x610x1760* |
160 | |||
|
Meitesi WDW-20 |
750 |
860x610x1760* |
160 | |||
|
Meitesi WDW-50 |
1000 |
880x660x1980* |
420 | |||
|
Meitesi WDW-100 |
1500 |
990x730x2130* |
620 | |||
|
Meitesi WDW-200 |
2000 |
1020x700x2410* |
1280 |
380 ±10% |
трехфазная (четырехпроводная) | |
|
Meitesi WDW-300 |
2000 |
1020x700x2410* |
1280 | |||
|
Meitesi WDW-500 |
3000 |
1240x960x2830* |
2100 | |||
|
Meitesi WDW-600 |
3000 |
1240x960x2830* |
2100 | |||
*-высота машины в стандартном исполнении по высоте хода траверсы
Рабочие условия применения:
Температура окружающей среды от 5 °C до 40 °C.
оситсльная влажность воздуха от 20 % до 80 %.
I/O
лист 5 из 8
Описание типа средства измерений
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
|
- машина испытательная универсальная Meitesi WDW * |
1 шт.; |
|
- руководство по эксплуатации |
1 экз.; |
|
- программное обеспечение |
1 шт.; |
|
- захваты, зажимы |
1 компл.; |
|
- комплект кабелей для подключения |
1 компл. |
|
По отдельному заказу: | |
|
- дополнительные датчик силы |
** |
|
- персональный компьютер |
** |
|
- защитные барьеры |
** |
Примечания:
* - модификация указывается при заказе;
* * - в зависимости от заказа.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Jinan Meitesi Test Technology Co.,Ltd.» (Китайская Народная Республика).
ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».
МРБ МП «О/У - 2018 «Машины универсальные испытательные Meitesi»
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Машины испытательные универсальные Meitesi WDW соответствуют требованиям технической документации фирмы « Jinan Meitesi Test Technology Co.,Ltd.» (Китайская Народная Республика), ГОСТ 28840-90 и требованиям ТР ТС 004/2011, ТР ТС 020/2011.
лист 6 из 8
Тосударственный реестр] 1 средств измерений / \ Республики Беларусь / \Для документов/
Описание типа средства измерений лист 6 из 8
Межповерочный интервал не более 12 месяцев (для машин испытательных универсальных Meitesi WDW, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
