Измерители массовой доли калия ИМДК-511
| Номер в ГРСИ РФ: | РБ 03 09 5831 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Вандевайс", г. Минск |
|
Описание типа РБ 03 09 5831 15 [2016-02-29]
rb-03-09-5831-15_2016-02-29.pdf
|
Скачать |
Измерители массовой доли калия ИМДК-511 (далее - измерители) предназначены для измерения массовой доли хлорида калия в сырье калийного производства, продуктах его переработки, отходах и калийных минеральных удобрениях в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5831 15 |
| Наименование | Измерители массовой доли калия ИМДК-511 |
| Год регистрации | 2015 |
| Номер сертификата | 10029 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | ООО "Вандевайс", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Вандевайс"
Адрес: пер. С. Ковалевской, д. 52, каб. 74, 220014, г. Минск
Контакты: Тел./ факс: (8-10375)(17) 2861905 E-mail: vandevice@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Измерители метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2). |
| Методика поверки | Поверка проводится по МРБ МП.2546-2015. |
Поверители
Скачать
|
Описание типа РБ 03 09 5831 15 [2016-02-29]
rb-03-09-5831-15_2016-02-29.pdf
|
Скачать |
Описание типа
Назначение
Измерители массовой доли калия ИМДК-511 (далее - измерители) предназначены для измерения массовой доли хлорида калия в сырье калийного производства, продуктах его переработки, отходах и калийных минеральных удобрениях в лабораторных условиях.
Область применения - предприятие калийной и других областях хозяйственной деятельности.
Описание
Конструктивно измерители состоят из основания и двух измерительных кассет.
Для управления измерителем, отображения и хранения информации используется персональная вычислительная машина (ПЭВМ), которая подключается с помощью USB-порта.
Программное обеспечение «ИМДК-511» устанавливается на ПЭВМ.
Питание измерителей осуществляется от ПЭВМ.
Измерительная кассета - емкость со съёмным кожухом, тремя счетчиками Гейгера-Мюллера типа СБМ-19, разъёмом для подключения к основанию.
Основание состоит из электронного блока и электрических разъемов для подключения ПЭВМ и измерительных кассет.
В продуктах калийного производства содержится в естественной смеси изотопов калия радионуклид К40, с массовой долей в природном калии 0,012 % и периодом полураспада 1,28-109 лет.
При засыпке в измерительные кассеты материала р - излучение попадает на поверхность счетчиков, вызывая ионизацию газа. Это фиксируется в виде скорости счета импульсов.
Скорость счета импульсов прямо пропорциональна массовой доле хлорида калия в исследуемой пробе, засыпанной в измерительную кассету.
Программное обеспечение автоматически преобразует измеренную скорость счета импульсов в значение массовой доли хлорида калия по рассчитанным градуировочным характеристикам.

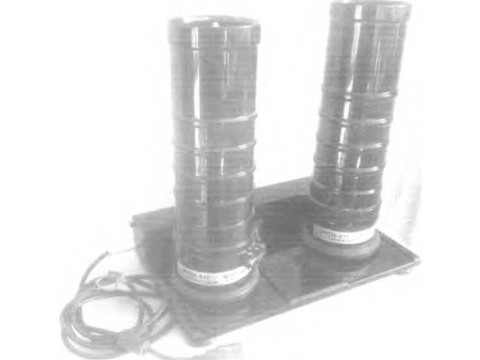

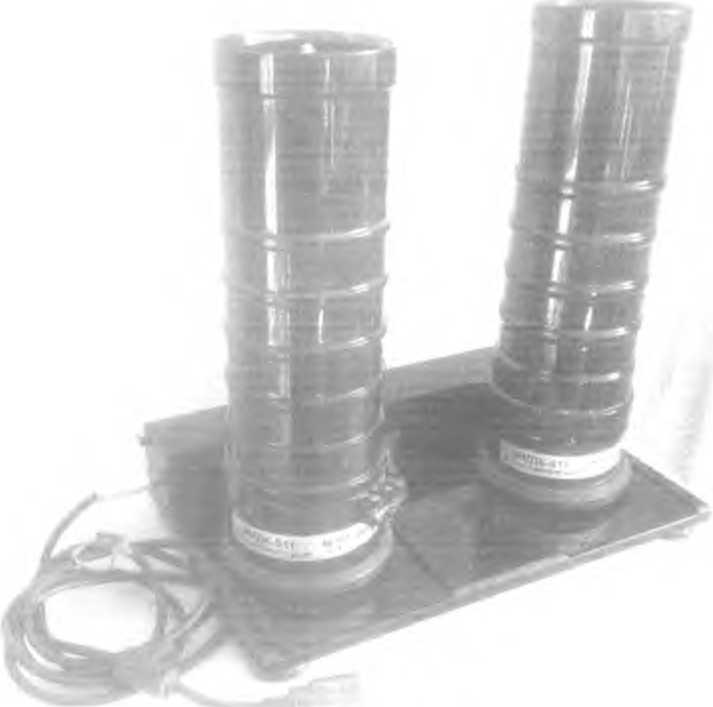

Внешний вид измерителя представлен на рисунке 1.
Рисунок 1 - Внешний вид измерителя
Схема с указанием мест нанесения знака поверки в виде клейма наклейки и пломбирования приведена в приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1__________________________________________________________________
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения массовой доли хлорида калия (KCL), % |
от 1,0 до 99,0 включ |
|
Пределы допускаемой абсолютной погрешности при измерении массовой доли хлорида калия при времени измерения не менее 600 с и доверительной вероятности Р=0,95, %: - в диапазоне от 1,0 % до 10,0 % включительно; - в диапазоне свыше 10,0 % до 40,0 % включительно; - в диапазоне свыше 40,0 % до 99,0 % включительно |
±0,2 ±0,3 ±0,6 |
|
Напряжение питания постоянного тока, В |
5±5 % |
|
Потребляемая мощность, В А, не более |
2,5 |
|
Рабочий режим |
непрерывный |
|
Время установления рабочего режима, мин. не более |
зо zC >1 |
Продолжение таблицы 1
|
1 |
2 |
|
Рабочие условия эксплуатации: температура воздуха; относительная влажность при температуре 30 °C (без конденсации), не более атмосферное давление |
от плюс 10 °C до плюс 35 °C 75 % от 84,0 до 106,0 кПа |
|
Габаритные размеры, мм, не более: - основание - измерительная кассета |
280x170x60 090x260 |
|
Масса измерителя в комплекте, кг, не более |
5 |
|
Степень защиты корпуса по ГОСТ 14254 |
IP50 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия транспортирования температура; относительная влажность при температуре 35 °C (без конденсации, не более |
от минус 25 °C до плюс 55 °C 95 % |
Знак утверждения типа
Знак утверждения типа наносится на задней поверхности основания и на титульном листе паспорта.
Комплектность
Таблица 2 - Комплектность поставки измерителей
|
Наименование |
Обозначение |
Кол. шт. |
|
Измерительная кассета |
ВЕНР.511.10.000 |
2 |
|
Основание |
ВЕНР.511.20.000 |
1 |
|
Программное обеспечение «ИМДК-511» , версия 1.05, (CD-диск) |
ВЕНР.511.50.000 |
1 |
|
Паспорт |
ВЕНР.511.00.000 ПС |
1 |
|
Методика поверки |
МРВ МП. 2546-2015 |
1 |
|
Упаковка |
ВЕНР.511.40.000 |
1 |
|
Примечания: 1. ПЭВМ в состав измерителя не входит и поставляется по требованию заказчика; 2. Методика поверки поставляется по требованию заказчика на согласованную партию измерителей; З. Транспортная тара является покупным изделием по ГОСТ 5959 и при единичных поставках автомобильным транспортом не используется | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191564802.001-2015 «Измерители массовой доли калия ИМДК-511. Технические условия»
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования» .
СТБ ГОСТ Р 51522-2001 «Совместимость технических электромагнитная. Электрическое оборудование для измерения, ynpmrieM^ и\-лабораторного применения. Требования и методы испытаний» || [^^дарственный рееств)
V у_еспУблики белдрус^ 1
3 V. \Для документов/
TP ТС 004/20111 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
МРБ МП. 2546-2015 «Измеритель массовой доли калия ИМДК-511. Методика поверки»
Заключение
Измерители массовой доли калия ИМДК-511 соответствуют требованиям ТУ BY 191564802.001-2015, ГОСТ 12.2.091-2002, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР020 003 13901, действительна до 15.09.2020).
Межповеречный интервал - не более 12 месяцев для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
