Электроды ионоселективные ЭЛИС-1
| Номер в ГРСИ РФ: | РБ 03 09 5044 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Измерительная техника", г. Москва |
Электроды ионоселективные ЭЛИС-1 (далее - электроды) предназначены для измерения концентрации (активности) ионов в водных растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5044 16 |
| Наименование | Электроды ионоселективные ЭЛИС-1 |
| Год регистрации | 2016 |
| Номер сертификата | 10235 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-05-07 |
| Получатель сертификата | ООО "Измерительная техника", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Измерительная техника"
Адрес: ул. Сторожевая, 31, 111020, г. Москва
Контакты: (095)232-49-74, 232-42-14, izmteh@izmteh.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГРБА.418422.015МП (2002 г.). |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №13-12). |
Поверители
Скачать
|
Описание типа РБ 03 09 5044 16 [2016-04-13]
rb-03-09-5044-16_2016-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5044 16 [2013-03-28]
rb-03-09-5044-16_2013-03-28.pdf
|
Скачать |
Описание типа
Назначение
Электроды ионоселективные ЭЛИС-1 (далее - электроды) предназначены для измерения концентрации (активности) ионов в водных растворах.
Описание
Каждый электрод выполнен в виде диэлектрического стержня (трубки), на торце которой установлена ионочувствительная мембрана, обратимо обменивающаяся с ионами, находящимися в растворе. Различают несколько видов мембран:
- стеклянная с жидкостным заполнением;
- пленочная;
- кристаллическая;
- стеклянная твердоконтактная.
Потенциал между мембраной и водным раствором, измеренный относительно электрода сравнения, линейно зависит от логарифма активности иона в растворе. В верхнем торце электрода находится втулка с кабелем и разъемом, обеспечивающим электрическое соединение между ионочувствительной мембраной и регистрирующим устройством (преобразователь ионометрический или любой высокоомный вольтметр).
Изготавливают 15 модификаций электродов, отличающихся чувствительностью к различным ионам.

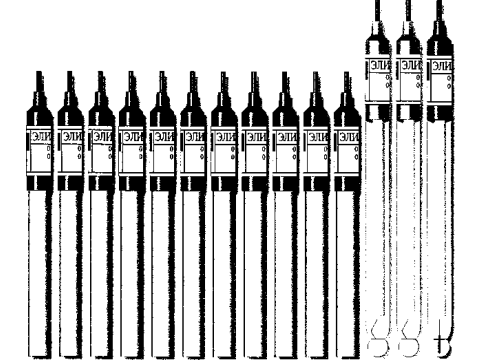

Рис.1. Фотография внешнего вида электродов ионоселективных ЭЛИС-1.
Технические характеристики
Основные параметры и характеристики электродов должны соответствовать требованиям, приведенным в таблице 1.
Таблица 1
|
Модификации электрода |
Линейный диапазон рХ |
Рабочий диапазон pH |
Электрическое Сопротивление при 20 °C, МОм |
Диапазон температур анализируемого раствора, °C |
|
ЭЛИС-131 Ag |
6,3-1 |
2-9 |
0,01-0,1 |
5-50 |
|
ЭЛИС-1421л |
4-0 |
8-14 |
100-300 |
5-60 |
|
ЭЛИС-142Иа |
3,5-1 |
8-14 |
50-200 |
5-60 |
|
ЭЛИС-112Иа |
3,5-1 |
8-14 |
50-200 |
5-60 |
|
ЭЛИС-121К |
5-1 |
2-9 |
10-80 |
5-50 |
|
ЭЛИС-ШИНд |
5-0,5 |
2-10 |
10-80 |
5-50 |
|
ЭЛИС-121Са |
4,3-1 |
4-9 |
10-80 |
5-50 |
|
ЭЛИС-131Си |
6-1 |
3-6 |
0,01-0,1 |
5-50 |
|
ЭЛИС-131РЬ |
6-1 |
3-7 |
0,01-0,1 |
5-50 |
|
элис-131са |
6-1 |
3-7 |
0,01-0,1 |
5-50 |
|
ЭЛИС-131Р |
5-1 |
4,5-8 |
<6,0 |
5-50 |
|
ЭЛИС-131С1 |
4,5-1 |
2-11 |
0,01-0,1 |
5-50 |
|
ЭЛИС-131Вг |
5-1 |
1-12 |
0,01-0,1 |
5-50 |
|
ЭЛИС-131J |
6-1 |
2-10 |
0,01-0,1 |
5-50 |
|
ЭЛИС-12ШОз |
4,3 - 0,3 |
2-10 |
0,5-10 |
5-50 |
Крутизна электродной характеристики St (мВ/рХ) в линейной части не менее: для одновалентных ионов:
- при 20 °C
- при 50 °C
для двухвалентных ионов
- при 20 °C
- при 50 °C
Отклонение потенциала электрода от линейности электродной характеристики при допустимых значениях температуры и pH анализируемого раствора, указанных в таблице 1, мВ, не превышает: для одновалентных ионов ± 6
для двухвалентных ионов
Габаритные размеры электродов (диаметр х длина), мм, не более:
ЭЛИС-142Li, ЭЛИС-142Na и ЭЛИС-112Na 12x170
ЭЛИС-13 lAg, ЭЛИС-121К, ЭЛИС-12КН4, ЭЛИС-121Са, ЭЛИС-131Си, 10x130
ЭЛИС-131РЪ, ЭЛИС-131Са, ЭЛИС-131Р, ЭЛИС-131С1, ЭЛИС-131ВГ, ЭЛИСЛЗи, ЭЛИС-121ИОз Масса электрода с кабелем, г, не более
Вероятность безотказной работы за 1000 часов, не менее
Условия эксплуатации:
- температура окружающего воздуха, °C от 10 до 35;
- относительная влажность воздуха при 25 °C, % до 80;
- атмосферное давление, кПа от 84,0 до 106,7
мм рт ст. от 630 до 800.
Знак утверждения типа
наносится на паспорт ГРБА.418422.015ПС типографским способом или специальным штампом.
Комплектность
Комплект поставки преобразователей соответствует таблице 2. Таблица 2
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электрод |
ЭЛИС-1 |
1 шт. |
Модификация по заказу |
|
Паспорт |
ГРБА.418422.012-07ПС ГРБА.418422.015, -01...-03ПС ГРБА.418422.015-05, -08...-13ПС ГРБА.418422.015-15ПС ГРБА.418422.001-09, -10ПС |
1 экз. | |
|
Методика поверки |
ГРБА.418422.015МП |
1 экз. |
По заказу |
|
Упаковка |
1 шт. |
Индивидуальная или на партию до 20 шт. |
Поверка
осуществляется по документу ГРБА.418422.015МП "Электроды ионоселективные ЭЛИС-1.
Методика поверки", утвержденным ГП "ВНИИФТРИ" 20 июня 2002 г.
Средства поверки:
- иономер И-160М,
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда,
- термостат И-15,
- контрольные растворы, приготовленные в соответствии с указанным документом.
Сведения о методах измерений
ВНИМИ - 01 - 98 Методика количественного ионометрического анализа молока на содержание ионов аммония, в том числе для выявления фальсификации его гидроокисью аммония.
ВНИМИ - 02 - 98 Методика количественного ионометрического анализа молока на содержание ионов хлора, в том числе для выявления анормального молока.
ВНИМИ - 04 - 98 Методика количественного ионометрического анализа молока на содержание ионов кальция.
ВНИМИ - 05 - 98 Методика количественного ионометрического анализа молока на содержание ионов натрия, в том числе для выявления фальсификации содой.
ГОСТ 13496.19-93 Корма, комбикорма, комбикормовое сырье. Методы определения содержания нитратов и нитритов.
ГОСТ 14048.7-80 Концентраты цинковые. Методы определения фтора.
ГОСТ 23268.18-78 Воды минеральные питьевые лечебные, лечебно-столовые и природные столовые. Методы определения фторид-ионов.
ГОСТ 23268.5-78 Воды минеральные питьевые лечебные, лечебно-столовые и природные столовые. Методы определения ионов кальция и магния.
ГОСТ 23268.9-78 Воды минеральные питьевые лечебные, лечебно-столовые и природные столовые. Методы определения нитрат-ионов.
ГОСТ 24596.7-81 Фосфаты кормовые. Метод определения фтора.
ГОСТ 26180-84 Корма. Методы определение аммиачного азота и активной кислотности (pH).
ГОСТ 26425-85 Почвы. Методы определения иона хлорида в водной вытяжке.
ГОСТ 26951-86 Почвы. Определение нитратов ионометрическим методом.
ГОСТ 27753.11-88 Грунты тепличные. Методы определения хлорида.
ГОСТ 27753.6-88 Грунты тепличные. Методы определения водорастворимого калия.
ГОСТ 27753.7-88 Грунты тепличные. Методы определения нитратного азота.
ГОСТ 27894.4-88 Торф и продукты его переработки для сельского хозяйства. Методы определения нитратного азота.
ГОСТ 29270-95 Продукты переработки плодов и овощей. Методы определения нитратов.
ГОСТ 4386-89 Вода питьевая. Методы определения массовой концентрации фторидов.
ГОСТ 7983-99 Пасты зубные. Общие технические условия. (6.8 Определение массовой доли фторидов).
ГОСТ Р 50233.2-92 Ниобия пятиокись. Ионометрический метод определения массовой доли фтора.
ГОСТ Р 51577-2000 Средства гигиены полости рта жидкие. Общие технические условия. (6.8 Определение массовой доли фторидов).
МУ 5048-89 Методические указания по определению нитратов и нитритов в продукции растениеводства.
МУК 4.1.773-99 Количественное определение ионов фтора в моче с использованием ионсе-лективного электрода.
РД 52.24.360-2008 Массовая концентрация фторидов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом.
РД 52.24.361-2008 Массовая концентрация хлоридов в водах. Методика выполнения измерений потенциометрическимским методом с ионселективным электродом.
РД 52.24.365-2008 Массовая концентрация натрия в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом.
РД 52.24.367.95 Методические указания. Методика выполнения измерений массовой концентрации нитратов в поверхностных водах суши потенциометрическим методом с ионселективным электродом.
РД 52.24.394-95 Методические указания. Методика выполнения измерений массовой концентрации ионов аммония в поверхностных водах суши потенциометрическим методом с ионселективным электродом.
РД 52.24.415-2007 Массовая концентрация ионов калия в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4215-015-35918409-2007 Электроды ионоселективные ЭЛИС-1. Технические условия.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
