Комплекты фильтров светорассеивающих КФС-1
| Номер в ГРСИ РФ: | РБ 03 11 5921 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Комплекты фильтров светорассеивающих КФС-1 (далее по тексту -комплекты) предназначены для проверки метрологических характеристик нефелометров ПЕЛЕНГ СЛ-03.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5921 16 |
| Наименование | Комплекты фильтров светорассеивающих КФС-1 |
| Год регистрации | 2016 |
| Номер сертификата | 10244 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2586-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 5921 16 [2016-05-30]
rb-03-11-5921-16_2016-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 5921 16 [2018-09-14]
rb-03-11-5921-16_2018-09-14.pdf
|
Скачать |
Описание типа
Назначение
Комплекты фильтров светорассеивающих КФС-1 (далее по тексту -комплекты) предназначены для проверки метрологических характеристик нефелометров ПЕЛЕНГ СЛ-03.
Область применения - поверочные и калибровочные лаборатории.
Описание
Фильтры светорассеивающие (далее - фильтры) из комплекта ослабляют и рассеивают световой поток в рабочей зоне нефелометра, тем самым имитируя определенное значение метеорологической оптической дальности (далее по тексту - МОД), которое и определяет нефелометр. В комплект входят четыре фильтра (6296.00.00.120, 6296.00.00.110, 6296.00.00.110-01, 6296.00.00.110-02), каждый из которых имитирует определенное значение МОД.
Схема с указанием места нанесения знака поверки (клейма-наклейки) на комплект приведена в Приложении А к описанию типа.

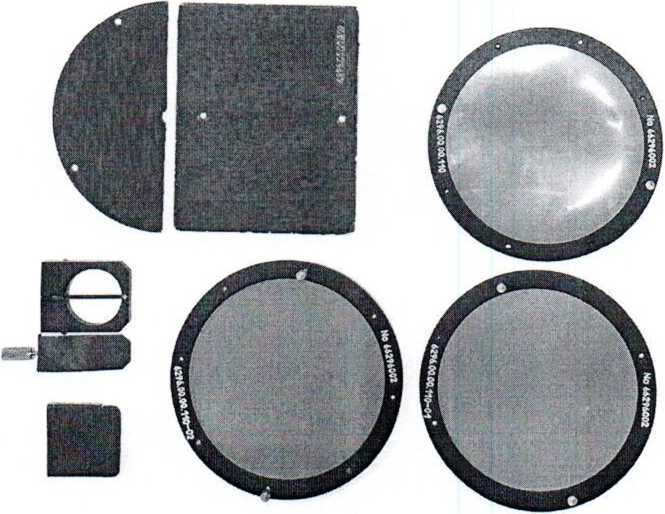

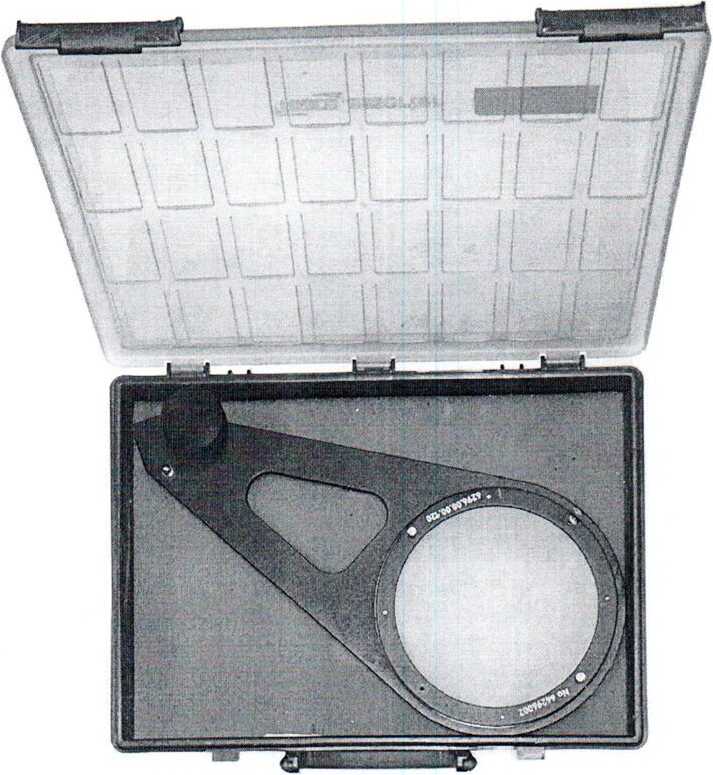

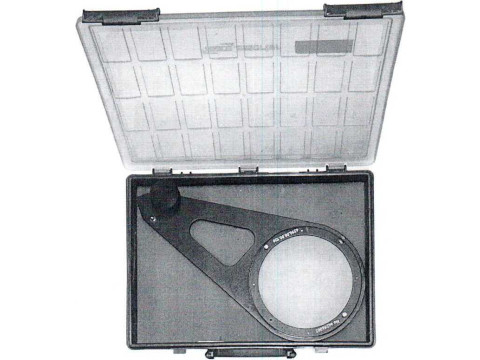

Внешний вид комплекта приведен на рисунке 1.
Рисунок 1 - Внешний вид комплекта
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплектов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон номинальных значений коэффициента диффузного пропускания для фильтра 6296.00.00.120 |
от 0,00000009 до 0,00000495 |
|
Пределы допускаемой относительной погрешности действительного значения коэффициента диффузного пропускания фильтра 6296.00.00.120, % |
± 3,0 |
|
Диапазон МОД, имитируемый фильтром: - 6296.00.00.120 -6296.00.00.110 -6296.00.00.110-01 -6296.00.00.110-02 |
от 10 до 550 от 5 до 499 от 500 до 4999 от 5000 до 14000 |
|
Габаритные размеры, мм, не более |
340x260x65 |
|
Масса, кг, не более |
2,0 |
|
Диапазон рабочего диаметра фильтров, мм, не менее |
125 |
|
Диапазон температур окружающего воздуха при эксплуатации,°C |
от минус 10 до 35 |
|
Относительная влажность окружающего воздуха при эксплуатации, %, не более |
80 при 35 °C |
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепленную на футляре комплекта способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на формуляр.
Комплектность
Комплектность поставки приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
6296.00.00.100 |
Пластина в сборе |
1 |
|
6296.00.00.110 |
Фильтр светорассеивающий |
1 |
|
6296.00.00.110-01 |
Фильтр светорассеивающий |
1 |
|
6296.00.00.110-02 |
Фильтр светорассеивающий |
1 |
|
6296.00.00.120 |
Фильтр светорассеивающий |
1 |
|
6296.00.00.200 |
Экран прямого отражения |
1 |
|
6296.00.00.300 |
Приспособление контрольное |
1 |
|
6296.00.00.400 |
Пластина светонепроницаемая |
1 |
|
6296.00.01.000 |
Комплект тары |
1 |
|
6296.00.00.000 ФО |
Формуляр |
1 |
|
МРБ МП. 2586-2016 |
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.202-2016 «Комплект фильтров светорассеивающих КФС-1».
МРБ МП. 2586-2016 «Комплект фильтров светорассеивающих КФС-1.
Методика поверки» (извещение об изменении № 1).
Заключение
Комплекты фильтров светорассеивающих КФС-1 соответствуют требованиям ТУ BY 100230519.202-2016.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025
