Калибраторы температуры эталонные КТ-1100
| Номер в ГРСИ РФ: | РБ 03 10 5422 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Калибраторы температуры эталонные КТ-1100 (далее - КТ-1100) предназначены для воспроизведения температуры в диапазоне от плюс 300 до плюс 1100 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5422 16 |
| Наименование | Калибраторы температуры эталонные КТ-1100 |
| Год регистрации | 2016 |
| Номер сертификата | 10238 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2019-08-22 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по НКГЖ.408749.003 ПС (2003 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №04-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 5422 16 [2016-04-20]
rb-03-10-5422-16_2016-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5422 16 [2014-06-24]
rb-03-10-5422-16_2014-06-24.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры эталонные КТ-1100 (далее - КТ-1100) предназначены для воспроизведения температуры в диапазоне от плюс 300 до плюс 1100 °C.
Описание
Конструктивно КТ-1100 выполнен в виде моноблока. Его основными функциональными частями являются:
- керамическая или кварцевая труба с тремя нагревателями;
- термостатирующий блок с двумя охранными блоками;
- измеритель-регулятор температуры прецизионный.
Керамическая или кварцевая труба имеет один основной и два охранных нагревателя, расположенных по краям, теплоизолирована кремнеземной ватой и помещена в металлический кожух.
Термостатирующий блок вместе с двумя охранными блоками предназначен для выравнивания температурного поля, создаваемого трубой. Блок помещен в трубу и имеет отверстия для размещения поверяемых термопреобразователей. В блоках расположены регулирующие и измерительные термопреобразователи.
Для улучшения процесса регулирования температуры в нижней части металлического кожуха расположен вентилятор для его обдува.
Измеритель-регулятор температуры является микропроцессорным перепрограммируемым прибором. Он имеет три канала регулирования, каждый со своим термопреобразователем и нагревателем. В качестве термопреобразователей в канале регулирования температуры основного и охранного блоков используются высокостабильные термопары типа нихросил-нисиловые ТНН (N). Измеренное значение температуры в термостатирующем блоке высвечивается на пятиразрядном цифровом индикаторе измерителя-регулятора температуры.

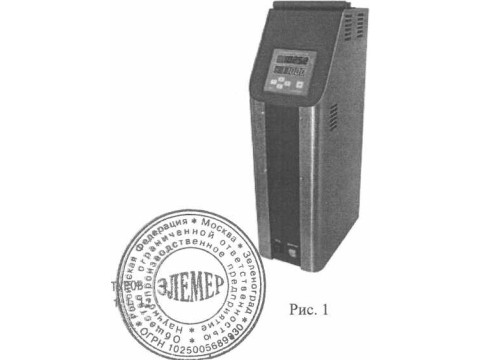

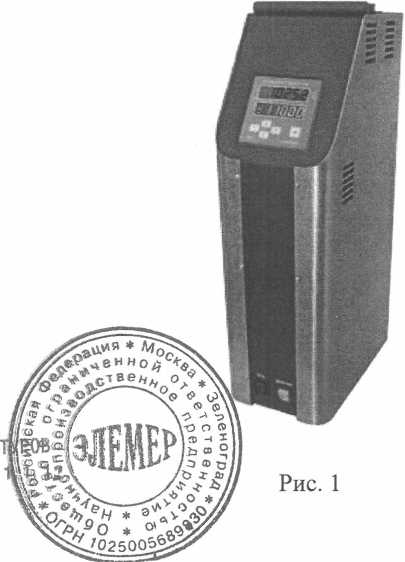

Фотография общего вида калибратора температуры эталонного КТ-1100 представлена на рисунке 1.
КОПИЯ ВЕРНА у А-В, Косо 1овереннооть№2о
Технические характеристики
Диапазон воспроизводимых температур, °C от плюс 300 до плюс 1100.
Пределы допускаемой основной абсолютной
|
погрешности воспроизведения температур, °C |
±1,5. |
|
Неоднородность температурного поля по высоте в рабочей зоне от 0 до 50 мм, °C |
±0,8. |
|
Нестабильность поддержания температуры за 10 мин, °C |
±0,3. |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального 220 В в пределах от 187 до 242 В, не более, °C |
±0,3. |
|
Максимальная скорость нагрева, °С/мин |
15. |
|
Максимальная скорость охлаждения, °С/мин, при 500 °C |
3,0; |
|
1100 °C |
8,0. |
|
Время установления рабочего режима, мин |
80. |
|
Напряжение питающей сети, В |
(220 If,); |
|
частота питающей сети, Гц |
(50±1). |
|
Мощность, потребляемая КТ-1100 от сети переменного тока при номинальном напряжении сети не более, В-А: в режиме нагрева |
1800; |
|
в рабочем режиме |
1000. |
|
Габаритные размеры КТ-1100 не более, мм: длина |
360, |
|
ширина |
220, |
|
высота |
600. |
|
Габаритные размеры отверстий в термостатирующем блоке не более, |
мм: |
|
глубина |
270, |
|
диаметр |
7, 9, 11 и 13. |
|
Масса не более, кг |
15. |
|
Средняя наработка на отказ не менее, ч |
10000. |
|
Средний срок службы не менее, лет |
5. |
Рабочие условия эксплуатации соответствуют группе исполнения В1 согласно ГОСТ Р 52931-2008.
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на задней панели корпуса калибратора температуры эталонного КТ-1100, фотоспособом, на паспорт НКГЖ.408749.003ПС - типографским способом.
Комплектность
Комплектность приведена в таблице 1.
Таблица 1
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Калибратор температуры эталонный КТ-1100 |
НКГЖ.408749.003 |
1 шт. | |
|
2 |
Калибратор температуры эталонный КТ-1100 Паспорт |
НКГЖ.408749.003ПС |
1 экз. |
Поверка
осуществляется в соответствии с разделом «Методика поверки» паспорта НКГЖ.408749.003ПС, согласованным ФГУП «ВНИИФТРИ» 18.12.2003 г.
Основное средство поверки:
эталонная 1 -го разряда платинородий-платиновая термопара типа ППО с погрешностью по ГОСТ 8.558-2009 в диапазоне температур от 300 до 1200 °C, система поверки термопреобразователей автоматизированная АСПТ (диапазон измерений: 0...30 мА, пределы допускаемой основной погрешности ±(10'41 + 1) мкА).
Сведения о методиках (методах) измерений содержатся в паспорте НКГЖ.408749.003ПС.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4381-053-13282997-03. Калибратор температуры эталонный КТ-1100. Технические условия.
ГОСТ 8.558-2009. ГСП. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
При передаче размера единицы температуры (поверка и калибровка средств измерений температуры); выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
