Анализаторы газа многопараметрические ЕМС 500
| Номер в ГРСИ РФ: | РБ 03 09 4768 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
|
Описание типа РБ 03 09 4768 11 [2012-03-05]
rb-03-09-4768-11_2012-03-05.pdf
|
Скачать |
Анализаторы газа многопараметрические ЕМС 500 (далее - анализаторы газа) предназначены для измерения теплоты сгорания, плотности, приведенной к стандартным условиям, и относительной плотности, концентрации оксида углерода (IV) и числа Воббе (теплового эквивалента) для природных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4768 11 |
| Наименование | Анализаторы газа многопараметрические ЕМС 500 |
| Год регистрации | 2011 |
| Номер сертификата | 7482 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком ГСО РБ 1648-10, ГСО РБ 2148-09 или ГСО РБ 2149-09 или иных ГСО состава природного газа, допущенных к применению в Республике Беларусь в установленном порядке, в паспортах которых указаны значения теплоты сгорания, плотности природного газа, числа Воббе, полученные, исходя из компонентного состава природного газа. |
| Методика поверки | Поверка проводится по МРБ МП. 2197-2012. |
Поверители
Скачать
|
Описание типа РБ 03 09 4768 11 [2012-03-05]
rb-03-09-4768-11_2012-03-05.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы газа многопараметрические ЕМС 500 (далее - анализаторы газа) предназначены для измерения теплоты сгорания, плотности, приведенной к стандартным условиям, и относительной плотности, концентрации оксида углерода (IV) и числа Воббе (теплового эквивалента) для природных газов.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип действия основан на зависимости теплоты сгорания газов от значений их теплоемкости и теплопроводности.
Анализаторы газа состоят из измерительного блока W0M 02 и специализированного вычислителя GC 9000.
В состав измерительного блока входят два термических датчика, инфракрасный датчик, блок клапанов, фильтр, регулятор давления и плата преобразования. Измерительный блок выпускается во взрывозащищенном исполнении и крепится на монтажной панели. Вычислитель встраивается в электрошкаф. Два термических датчика, находящихся в термостатированном блоке, что предотвращает влияние температуры окружающей среды, измеряют теплопроводность газа. Плотность газа определяется через падение давления при прохождении газа через капиллярную трубку, концентрация оксида углерода (IV) - с помощью инфракрасного датчика.
Блок клапанов служит для подключения измеряемого и калибровочного/поверочных газов. В качестве калибровочного газа используют метан.
оту
Исходя из полученных измеренных значений анализаторы газа вычис сгорания.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.
Внешний вид анализаторов газа представлен на рисунке 1.

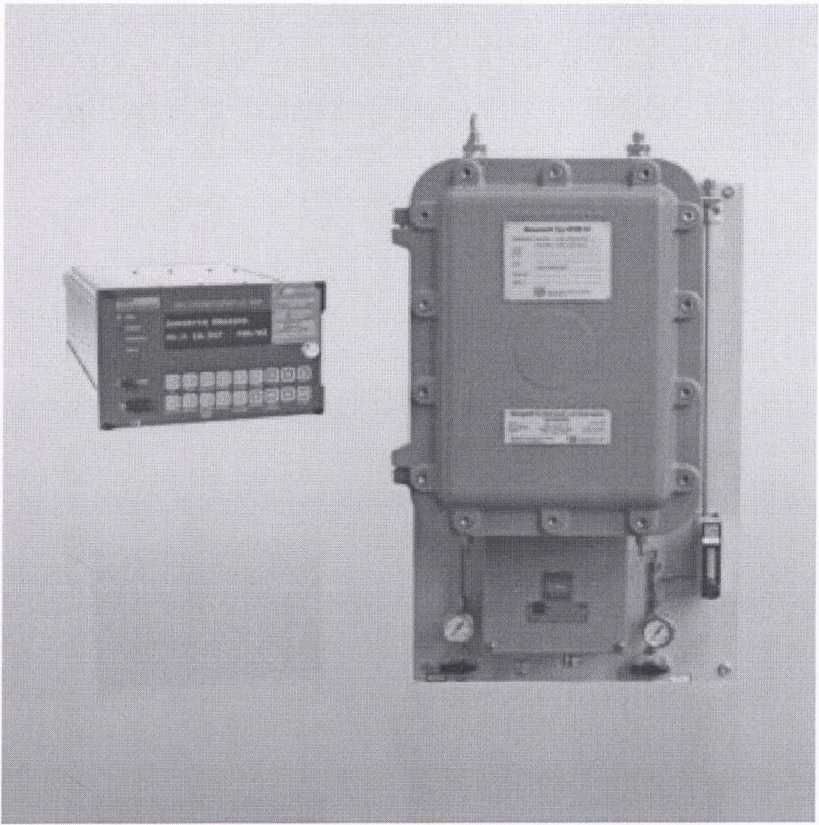

Рисунок 1 - Внешний вид анализатора газа многопараметрического ЕМС 500
Государственный реестр] 1 средстз измерений /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов газа приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений теплоты сгорания природного газа, МДж/м3 |
от 30,2 до 47,2 |
|
2 Диапазон измерений плотности природного газа, приведенной к стандартным условиям, кг/м3 |
от 0,711 до 0,970 |
|
3 Диапазон измерений концентрация оксида углерода (IV), молярная доля в % |
от 0 до 5; от 0 до 20 |
|
4 Диапазон показаний числа Воббе, МДж/м3 |
от 28,8 до 57,6 |
|
5 Пределы допускаемой относительной погрешности измерения теплоты сгорания, % |
±0,5 |
|
6 Пределы допускаемой относительной погрешности измерения плотности, приведенной к стандартным условиям, % |
±0,5 |
|
7 Пределы допускаемой абсолютной погрешности измерения концентрации оксида углерода (IV), молярная доля в % |
±0,5 |
|
8 Диапазон температур окружающего воздуха, °C |
от минус 20 до плюс 55 |
|
9 Диапазон давления на входе, бар |
от 0,5 до 3,0 |
|
10 Расход газа, л/ч, при стандартных условиях, не более |
15 |
|
11 Степень защиты оболочки по ГОСТ 14254 |
IP 54 |
|
12 Токовый выходной сигнал, мА |
от 0/4 до 20, максимальная нагрузка 800 Ом |
|
13 Интерфейс |
RS 232 С RS 485 (протокол Modbus-Slave или DSfG) |
|
14 Напряжение питания, В: - источника постоянного тока - сети переменного тока |
24 115 или 230 |
|
Потребляемая мощность, Вт, не более |
93 |
|
Габаритные размеры, мм, не более |
504 х 650 х 340 |
|
Масса, кг, не более |
50 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- анализатор газа многопараметрический ЕМС 500 1 шт.;
- комплект монтажных принадлежностей 1 шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- методика поверки МРБ МП.2197-2012 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «RMG Messtechnik GmbH» (Германия);
МРБ МП.2197-2012 «Анализаторы газа многопараметрические ЕМС 500. Методика поверки».
Заключение
Анализаторы газа многопараметрические ЕМС 500 соответствуют требованиям документации фирмы «RMG Messtechnik GmbH», Германия.
Межповерочный интервал - не более 12 месяцев (при применении анализаторов газа многопараметрических в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1,0.0025.
