Машины силоизмерительные для испытаний строительных материалов серии С
| Номер в ГРСИ РФ: | РБ 03 03 4770 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Controls S.r.l.", Италия |
Машины силоизмерительные для испытаний строительных материалов серии С предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие, растяжение и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4770 11 |
| Наименование | Машины силоизмерительные для испытаний строительных материалов серии С |
| Год регистрации | 2011 |
| Номер сертификата | 7484 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "Controls S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Controls S.r.l."
Адрес: Via Aosta, 6, 20063 Cernusco sul Naviglio, Milan
Контакты: 8 10 39 02 92 18 41 / 8 10 39 02 92 10 33 33 / web: www.controls.it.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2211-2012 |
Поверители
Скачать
|
Описание типа РБ 03 03 4770 11 [2011-01-01]
rb-03-03-4770-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4770 11 [2012-07-04]
rb-03-03-4770-11_2012-07-04.pdf
|
Скачать |
Описание типа
Назначение
Машины силоизмерительные для испытаний строительных материалов серии С предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие, растяжение и изгиб.
Область применения: лаборатории исследований механических свойств строительных материалов.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Машины состоят из системы нагружения состоящей из насосной установки, гидроцилиндра, силовой рамы с одной подвижной и одной неподвижной плитами (траверсами), системы управления и измерительной системы включающей в себя силоизмерительный датчик и блок обработки и индикации.
При испытании образец устанавливается между плитами СзЙЩдЙ^яется между траверсами). Подвижная плита (траверса) перемещается*/ ает образец. При этом нагрузка, прикладываемая к образцу, преобразуется силоизмерительным датчиком в электрический сигнал, который обрабатывается в электронном блоке обработки и индикации и отображается в единицах силы на дисплее.
Машины силоизмерительные выпускаются в следующих исполнениях: 50-С46хх, 50-С56хх, 50-С66хх, 50-С76хх, 70-С0820/х, 70-С0807/х. Исполнения 50-С дополнительно комплектуются испытательными рамами исполнений: 50-С1200/хх, 50-С1201/хх, 50-С1400/хх, 50-С1401/хх, 50-С1601/хх.
Машины могут комплектоваться следующими рабочими станциями: Pilot 3, Pilot 4, Automax 5, MCCC, Advantest.

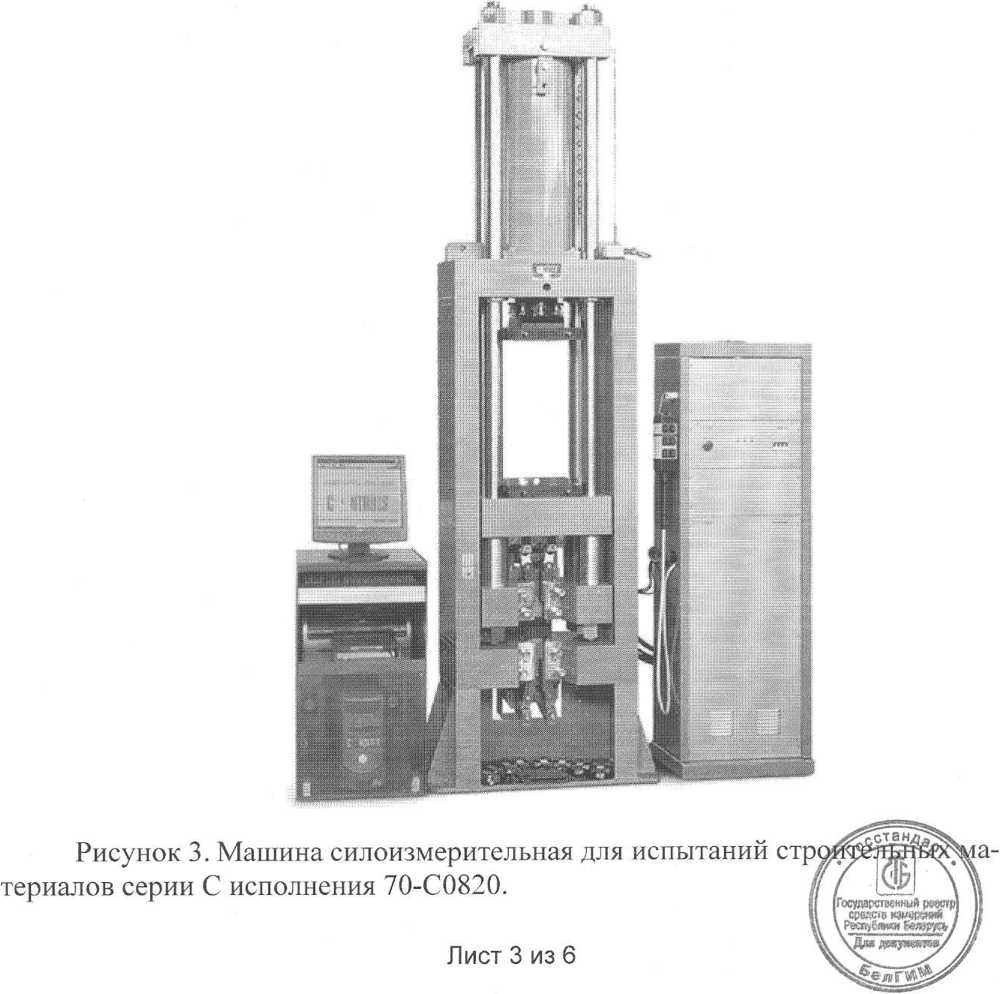

Внешний вид машин силоизмерительных для испытаний строительных материалов серии С приведен на рисунках 1, 2, 3.

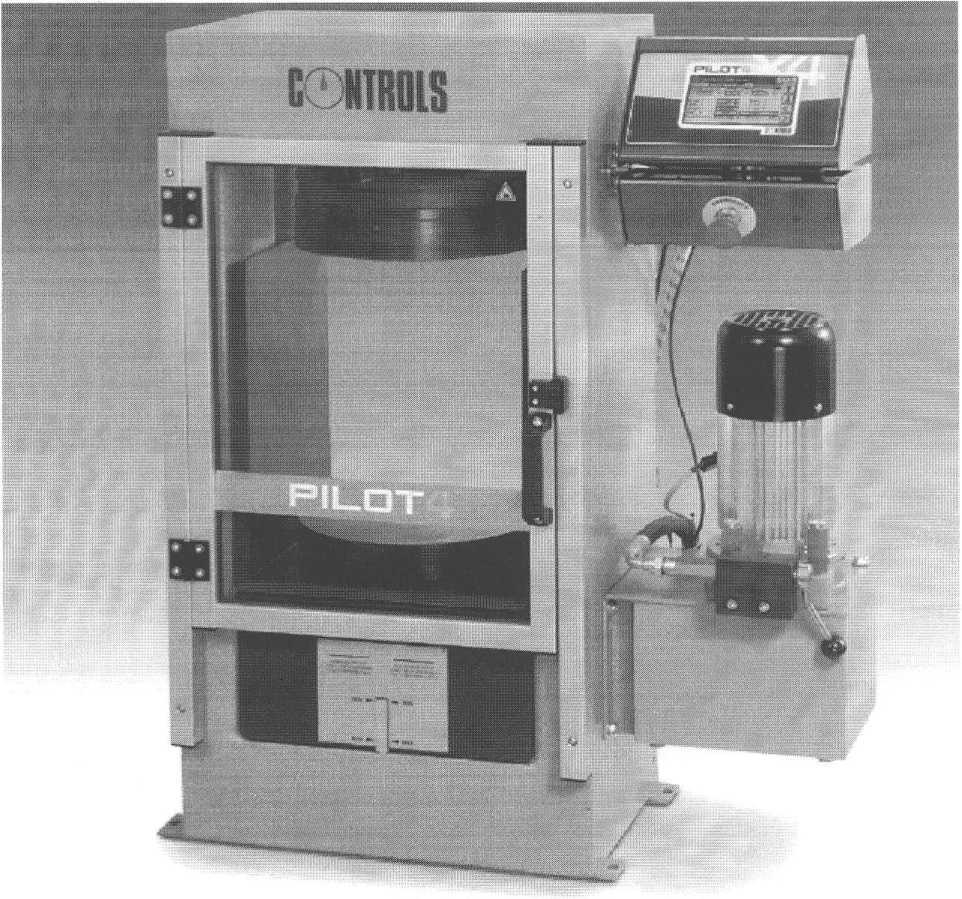

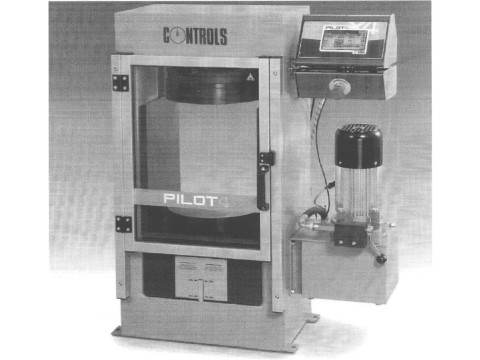

Рисунок 1. Машина силоизмерительная териалов серии С исполнения 50-С4642.
для испытаний строительных ма-
Государственный ртестр I средств измерений / \ Республики Беларусь j

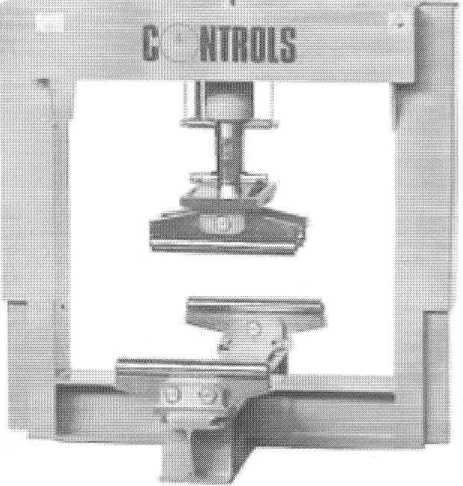

Рисунок 2. Испытательная рама исполнения 50-С1201
Основные технические характеристики машин приведены в таблицах 1, 2.
Таблица 1. Основные технические характеристики машин исполнений 50-С46хх, 50-С56хх, 50-С66хх, 50-С76хх, 70-С0807/х, 70-С0820/х
|
Наименование характеристики |
Исполнение | |||||
|
50-С46хх |
50-С56хх __________1 |
। 50-С66хх |
50-С76хх |
70-С0807/х |
70-С0820/х | |
|
Основной/ дополнительный вид испытаний |
сжатие/ изгиб |
сжатие/ изгиб |
сжатие/ изгиб |
сжатие/ изгиб |
растяжение/ сжатие |
растяжение/ сжатие |
|
Наименьший предел измерений (опционально), кН |
200 (20) |
300 (30) |
400 (40) |
500 (50) |
60(6)/ 20(2) |
100(10)/ 200(20) |
|
Наибольший предел измерений, кН |
2000 |
3000 |
4000 |
5000 |
600/ 200 |
1000/ 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
|
Размеры рабочих плит, мм |
0300 |
0300 |
ЗООх 300 |
ЗООх 300 |
зажимы |
зажимы |
|
Максимальный ход поршня (подвижной траверсы), мм |
50 |
50 |
50 |
50 |
250 |
610 |
|
Высота рабочего пространства, мм |
350 |
350 |
520 |
520 |
750 |
700 |
|
Г абаритные размеры, ДХЩХВ, мм |
950х 440х 992 |
950х 485х 1080 |
975х 515х 1700 |
975 х 515х 1700 |
1272х 540х 2740 |
1520х 635х 3960 |
|
Масса, кг |
890 |
1120 |
1920 |
1950 |
2300 |
4000 |
|
Напряжение и ток питания, В/Гц |
230/50 |
380/50 | ||||
|
Потребляемая мощность, Вт |
750 |
2700 | ||||
|
Диапазон рабочих температур окружающей среды, °C |
+10- +30 | |||||
|
Диапазон относительной влажности воздуха, % |
10“80 | |||||
Госрарствекн** CpeSCTS имич
Таблица 2. Основные технические характеристики испытательных рам исполнений 50-С1200/хх, 50-С1201/хх, 50-С1400/хх, 50-С1401/хх, 50-С1601/хх
|
Наименование характеристики |
Исполнение | ||||
|
50-С1200/хх |
50-С1201/хх |
50-С1400/хх |
50-С1401/хх |
50-С1601/хх | |
|
Основной вид испытаний |
изгиб |
изгиб |
изгиб |
изгиб |
изгиб |
|
Наименьший предел измерений (опционально), кН |
15(2) |
10(2) |
15(2) |
30(3) | |
|
Наибольший предел измерений, кН |
150 |
100 |
150 |
300 | |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
± 1 |
± 1 |
± 1 |
± I |
|
Размеры рабочих роликов, мм |
040x300 |
040x300 |
040x300 |
040x300 |
040x300 |
|
Высота рабочего пространства, мм |
207 |
182 |
493 |
470 |
349 |
|
Ширина рабочего пространства, мм |
720 |
660 |
900 | ||
|
Максимальный ход поршня, мм |
130 |
НО |
110 | ||
|
Расстояние между нижними роликами, мм |
50-900 |
150-1200 |
80-1500 | ||
|
Габаритные размеры, дхш*в, мм |
950x1000x981 |
860x1400x1414 |
1720х 1255х 1507 | ||
|
Масса, кг |
175 |
190 |
545 | ||
|
Напряжение и ток питания, В /Гц |
230/50 | ||||
|
Диапазон рабочих температур окружающей среды, °C |
+10-+30 | ||||
|
Диапазон относительной влажности воздуха, % |
10-80 | ||||
Знак утверждения типа
Знак утверждения типа наносится на идентификационную табличку, прикрепленную к корпусу испытательной машины.
Комплектность
Машина силоизмерительная для испытаний строительных материалов серии С.
Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «Controls s.r.L» (Италия).
Методика поверки: МРБ МП.2211-2012. «Машины силоизмерительные для испытаний строительных материалов серии С, серии L, Uni frame 70-Т0108/х. Методика поверки».
Заключение
Машины силоизмерительные для испытаний строительных материалов серии С соответствуют требованиям технической документации фирмы «Controls s.r.L» (Италия).
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского,!, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
