Анализаторы жидкости серии 870, 875, в зависимости от модификации, предназначены: 870ITEC - для измерения удельной электрической проводимости, 870ITPH, 875РН - для измерения активности ионов водорода (pH) жидких водных сред, в том числе сточных вод.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4224 09 |
| Наименование | Анализаторы жидкости серии 870, 875 |
| Год регистрации | 2009 |
| Номер сертификата | 6196 |
| Дата регистрации | 2009-12-29 |
| Срок действия | 2014-12-29 |
| Получатель сертификата | фирма "Invensys Systems Inc.", США (US) |
Производитель / Заявитель
фирма "Invensys Systems Inc."
Адрес: 33 Commercial Street, Foxboro, MA 02035-2099
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2004-2010 |
Поверители
Скачать
|
Описание типа РБ 03 09 4224 09 [2010-03-24]
rb-03-09-4224-09_2010-03-24.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости серии 870, 875, в зависимости от модификации, предназначены: 870ITEC - для измерения удельной электрической проводимости, 870ITPH, 875РН - для измерения активности ионов водорода (pH) жидких водных сред, в том числе сточных вод.
Область применения - химическая, металлообрабатывающая, энергетическая, пищевая и другие отрасли промышленности.
Описание
Принцип действия анализаторов 870ITEC основан на измерении индуцируемого тока в кольцевом сенсоре, погруженном в раствор электролита, и преобразовании тока в пропорциональное ему значение удельной электрической проводимости. Анализатор 870ITEC состоит из сенсора серии 871 ЕС и микропроцессорного вторичного преобразователя 870ITEC. Сенсоры серии 871ЕС рассчитаны на работу в диапазоне температур анализируемой среды от минус 5 °C до плюс 120 °C. Погружные части сенсоров изготовлены из химически стойких полимерных материалов.
Вторичный преобразователь 870ITEC обеспечивает измерение и отображение на дисплее значений удельной электрической проводимости, формирование выходного аналогового (4-20) мА или цифрового сигнала, а также проводит самодиагностику и диагностику состояния сенсора с выведением на дисплей информации о неисправностях в реальном времени. Преобразователь 870ITEC имеет пылевлагонепроницаемое, коррозионноустойчивое и искробезопасное исполнение для работы в опасных зонах с маркировкой взрывозащиты 2ExnLIICT4...T6 или 0ExiaIICT4...T6.
Принцип действия анализаторов 870ITPH, 875РН основан на измерении потенциала рН-чувстрительного электрода и преобразование его в значение pH. В состав анализаторов 870ITPH, 875РН входят электроды погружного типа и микропроцессорный вторичный преобразователь 8701 ТРИ или 875РН соответственно. В анализаторах 870ITPH применяют электроды серии 871 РН, 871 А, ЕР460, ЕР462 или РН 10. В анализаторах 875РН применяют электроды серии 871 РН, 871 А, ЕР460 или РН 10. Корпуса электродов изготовлены из химически стойких полимерных материалов.
Электроды анализаторов 870ITPH, 875РН рассчитаны на температуры анализируемой жидкости от минус 5°С до плюс 80 °C при
рабо;у^в
давление ^0
азоне а.
Микропроцессорные преобразователи 870ITPH и 875РН обеспечивают измерение и отображение на дисплее значения pH, формирование выходного аналогового сигнала (4-20) мА, а также проводят самодиагностику и диагностику состояния электродной системы с выведением на дисплей информации о неисправностях в реальном времени.
Преобразователи 870ITPH и 875РН имеют пылевлагонепроницаемое, коррозионноустойчивое и искробезопасное исполнение для работы в опасных зонах с маркировкой взрывозащиты:
870ITPH-2ExnLIICT4...T6 или 0ExialICT4...T6,
875РН- 2ExnC[L]IICT4.
Внешний вид анализаторов представлен на рисунках 1 - 3.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

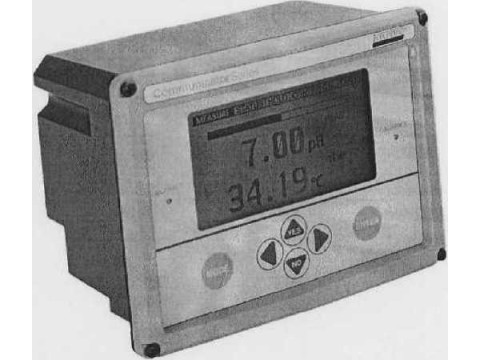

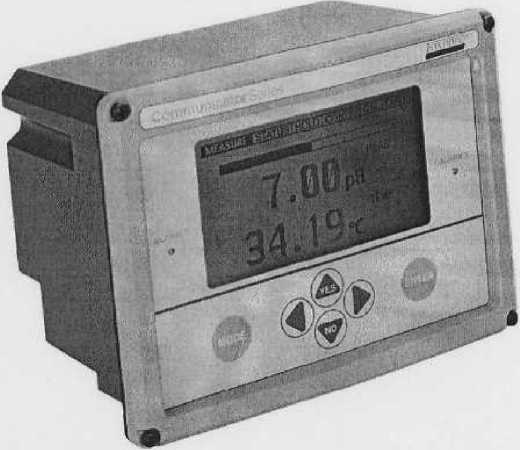

Рисунок 1. Анализатор жидкости 875РН

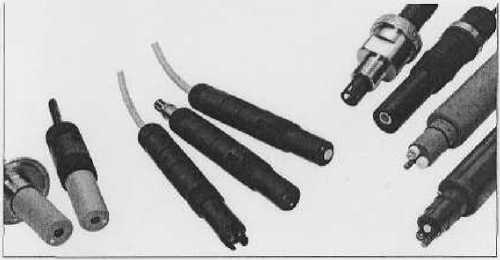

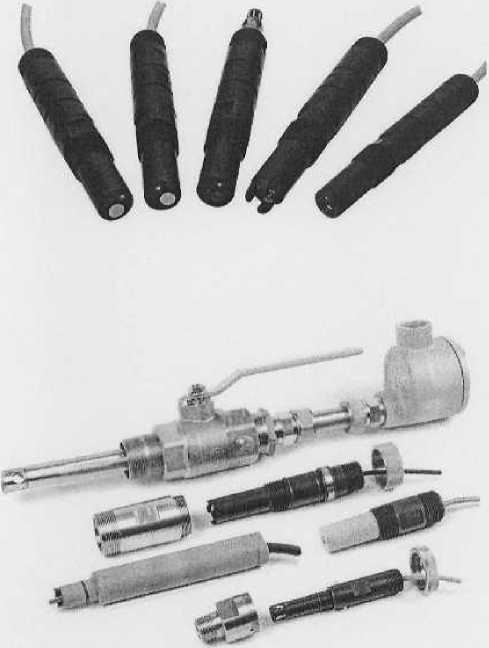

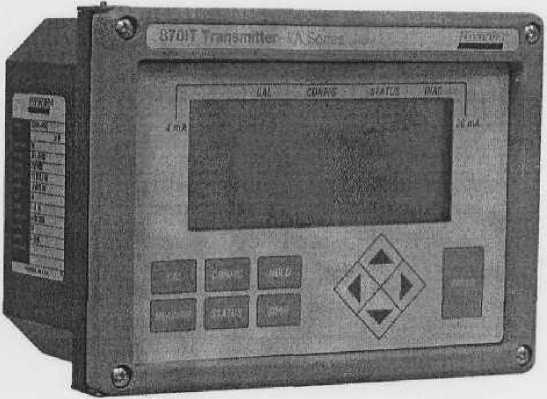

Рисунок 2. Анализатор жидкости 870ITPH

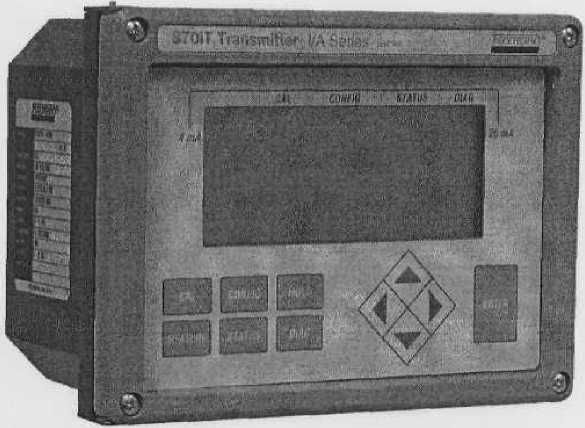

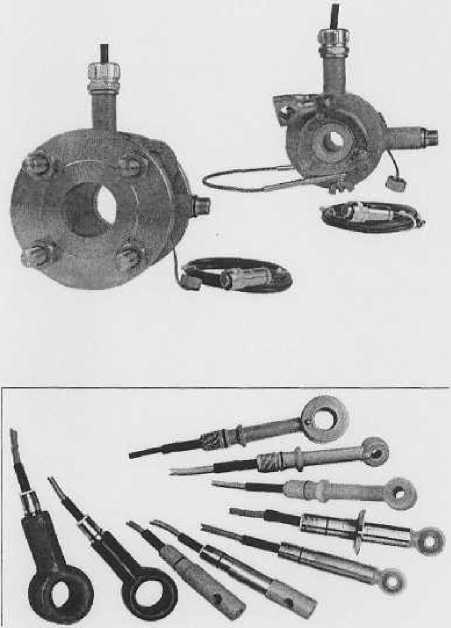

Рисунок 1. Анализатор жидкости 870ITEC
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики анализаторов указаны в таблицах 1, 2. Таблица 1. Анализаторы 870ITEC
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Диапазон измерений удельной электрической проводимости (УЭП), мкСм/см м См/см |
0-50, 0-100, 0-200, 0-500, 0-1000, 0-2000 0-1,0-2,0-5,0-10, 0-20, 0-50, 0-100, 0-200, 0-500, 0-1000, 0-2000 0-1000,0-2000 |
|
2 Пределы допускаемой основной приведенной погрешности при измерении УЭП, % от диапазона |
±2 |
|
3 Климатические условия при эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), % |
-25 + +55 от 5 до 95 |
|
4 Напряжение питания постоянного тока, В |
от 12,5 до 42 |
|
5 Диапазон выходного сигнала постоянного тока. мА |
от 4 до 20 |
|
6 Пределы допускаемой дополнительной погрешности аналогового выходного сигнала вторичного преобразователя при изменении температуры окружающей среды от (23±2) °C в диапазоне рабочих условий, % от диапазона /°C |
±0,03 |
|
7 Пределы допускаемой дополнительной погрешности аналогового выходного сигнала вторичного преобразователя при изменении относительной влажности окружающего воздуха от (50±10) % в диапазоне (5 95) % без конденсации, % от диапазона |
±0,! X // Ф| \\ // L..................Л 1 |
AJ /I
Страница 3 из 6
Продолжение таблицы 1
|
1 |
2 |
|
8 Климатические условия при хранении и транспортировании: - температура окружающей среды, °C - относительная влажность (без конденсации), % |
-55-+85 5-95 |
|
9 Масса, кг, не более |
3 |
|
10 Габаритные размеры, мм, не более |
195x110x145 |
Таблица 2. Анализаторы 8701 ТРИ, 875РН
|
Наименование характеристики |
Значение для модификации | |
|
870ITPH |
875РН | |
|
1 Диапазон измерений, pH |
от 4 до 10 | |
|
2 Пределы допускаемой основной абсолютной погрешности, ед. pH |
± 0,05 | |
|
3 Климатические условия при эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), % |
-25-+55 от 5 до 95 | |
|
4 Напряжение питания, В: постоянного тока переменного тока |
от 12,5 до 42 |
от 19,2 до 33,6 ZZU -15% |
|
5 Диапазон выходного сигнала постоянного тока, мА |
от 4 д |
о 20 |
|
6 Пределы допускаемой дополнительной погрешности аналогового выходного сигнала вторичного преобразователя при изменении температуры окружающей среды от (23±2) °C в диапазоне рабочих условий, % от диапазона /°C |
±0,03 |
±0,05 |
|
7 Пределы допускаемой дополнительной погрешности аналогового выходного сигаала вторичного преобразователя при изменении относительной влажности окружающего воздуха от (50+10) % в диапазоне (5 - 95) % без конденсации, % от диапазона |
±0,005 |
±0,5 |
|
8 Климатические условия при хранении и транспортировании: - температура окружающей среды, °C - относительная влажность (без конденсации), % |
-55 - +85 5-95 | |
|
9 Масса, кг, не более - щитовое исполнение - полевое исполнение |
3 |
1,8 3 |
|
10 Габаритные размеры, мм, не более - щитовое исполнение - полевое исполнение |
195x110x145 |
195x117x145 195x130x305 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки анализаторов указан в таблицах 3, 4. Таблица 3. Анализаторы 870ITEC
|
Наименование |
Кол. |
Примечание |
|
Преобразователь 870ITEC |
1 | |
|
Сенсор |
1 |
Исполнение по заказу |
|
Соединительный кабель с экранирующими оболочками и изоляцией |
1 |
Исполнение по заказу |
|
Комплект крепежных изделий для монтажа |
1 | |
|
Дополнительная предохранительная дверца |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МРБ МП.2б?с’4-2010 |
1 |
Таблица 4. Анализаторы 870ITPH, 875РН
|
Наименование |
Кол. |
Применение |
|
Преобразователь 870ITPH или 875РН |
1 | |
|
Электроды |
1-6 |
Количество и исполнение в зависимости от заказа |
|
Соединительный кабель |
1-6 |
Количество в зависимости от количества электродов |
|
Преобразователь щитового монтажа |
1 |
По заказу |
|
Преобразователь настенного монтажа |
1 |
По заказу |
|
Преобразователь для монтажа на трубе |
1 |
По заказу |
|
Нестандартная предохранительная дверца |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МРБ МП.^^-2010 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Invensys Systems Inc.", США.
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП".
МРБ -2010 "Анализаторы жидкости серии 870, 875. Методика поверки".
Заключение
Анализаторы жидкости серии 870, 875 соответствуют ГОСТ 22729-84, документации фирмы "Invensys Systems Inc.",США.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
