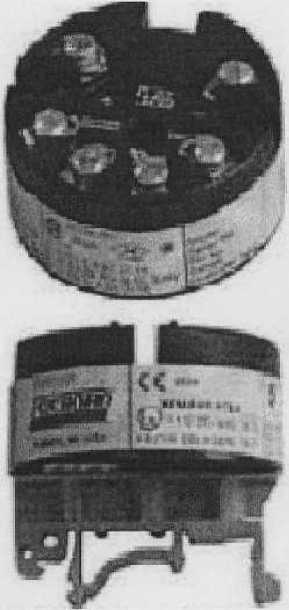

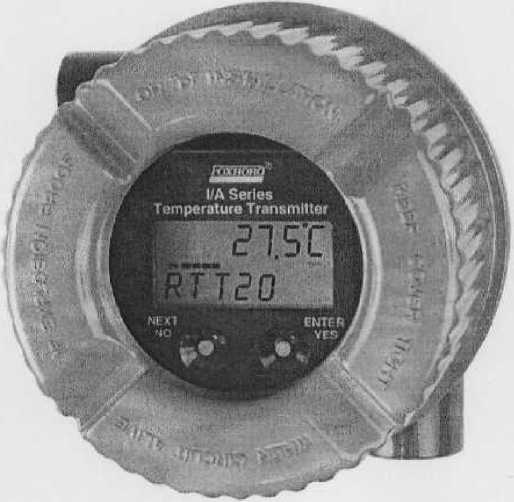

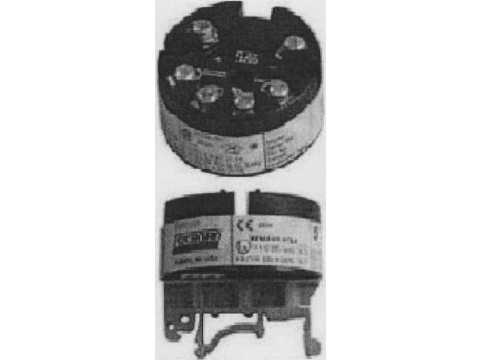

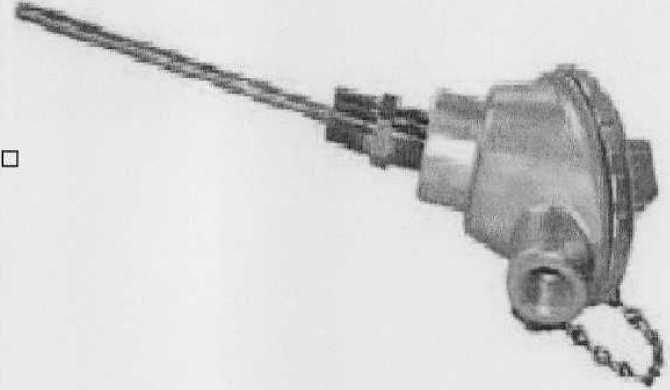

Преобразователи температуры RTT (RTT15, RTT20)

Таблица 1 Основные характеристики преобразователей R'

ГТ20.

Сигнал на входе

Границы диапазона измерений*

Пределы допускаемой абсолютной погрешности, Дд

Сигналы от термопреобразователей сопротивления (Т

ПС) поГОСТ 6651-94

Pt 100, (2-х, 3-х и 4-х проводное соединение)

-200...850 °C

±0,05 °C

Ni 100

-60... 180 °C

±0,04 °C

Сигналы от термопар (ТП) по СТБ ГОСТ Р

8.585-2004

В

0...1820 °C

±0,51 °C

Е

-270... 1000 °C

±0,08 °C

J

-210...1200 °C

±0,11 °C

К

-270...1372 °C

±0,14 °C

L

-200...900 °C

±0,13 °C

N

-270... 1300 °C

±0,15 °C

R

-50... 1768 °C

±0,42 °C

S

-50... 1768 °C

±0,49 °C

Т

-270...400 °C

±0,10 °C

Сигналы напряжения

мВ

-15...+115 мВ

±6 мкВ

Сигналы сопротивления

Ом

1...500 Ом

±20мОм

Примечание - * диапазон измерения конкретного преобразователя (шкала) устанавливается по заказу

Наименование характеристики

Значение

1

2

1 Выходные сигналы

- HART: 4-20 мА и цифровая связь,

- FoxCom: 4-20 мА и цифровая связь,

- аналоговый 4-20 мА

2* Пределы допускаемой основной погрешности по цифровому выходу и показаниям индикатора

указаны в таблице 1 или ±0,01 % от шкалы

3 Пределы допускаемой основной погрешности по аналоговому выходу 4*20 мА

±(Дд+0,05 % от шкалы)

4 Пределы допускаемой дополнительной погрешности при изменения температуры окружающей среды от (24 ± 2) °C в диапазоне рабочих условий на каждые 28 °C:

- для преобразователей сигналов ТПС и ТП

- для преобразователей напряжения и сопротивления

±(0,5Дд + 0,1 °C) _____________±0,5Дд______________

5 Пределы допускаемой дополнительной приведенной погрешности при изменении относительной влажности от (50± 10) % в диапазоне рабочих условий

±0,01 % от шкалы

1

2

6 Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность

- напряжение питания постоянного тока

- вибрация

от минус 40 °C до плюс 85 °C до 100 % без конденсации влаги

от 12 до 42 В

не более 30 м/с2 частотой от

9 до 500 Гц

7 Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопары

±0,2 °C

8 Диапазон температуры окружающей среды при транспортировании и хранении

от минус 54 °C до плюс 85 °C

9 Масса, кг, не более (в зависимости от исполнения корпуса)

от 0,13 до 3,25

10 Габаритные размеры базового модуля, мм, не более

60x54x55

Сигнал на входе

Границы диапазона* измерений

Пределы допускаемой основной погрешности**

по аналоговому выходу и цифровому выходу HART

по цифровому выходу Foundation Fieldbus, Profi bus.

Сигналы от термопреобразователей сопротивления по ГОСТ 6651-94

Pt 100, (2-х, 3-х и 4-х проводное соединение)

-200...850 °C

±0,1 °C или ±0,05 % от шкалы

±0,1 °C или ±0,05 % от изм. знач.

Ni 100

-60... 180 °C

±0,15 °C или ±0,05 % шкалы

±0,2 °C или ±0,05 % от изм. знач.

Сигналы от термопар по СТБ ГОСТ Р 8.585-2004

в

400...1820 °C

±1,0 °C или ±0,05 % от шкалы

±1,0 °C или ±0,05 % от измер. значения

R

-50... 1760 °C

S

-50...1760 °C

Е

-100...1000 °C

±0,5 °C или ±0,05 % от шкалы

±0,5 °C или ±0,05 % от измер.

значения

J

-100...1200 °C

К

-180...1372 °C

L

-200...900 °C

N

-180... 1300 °C

Т

-270...400 °C

'            Сигналы напряжения

мВ

-800...+800 мВ

±10 мкВ или ±0,05 % от шкалы

±10 мкВ или ±0,05 % от изм. знач.

Сигналы сопротивления

Ом

1...10000 Ом

±0,05 Ом или ±0,05 % от шкалы

±0,1 Ом или ±0,05 % от изм. знач.

Примечания:

* - диапазон измерения конкретного преобразователя (шкала) устанавливается по заказу

♦♦ - выбирают большее из указанных значений пределов допускаемой основной погрешности

Сигнал на входе

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от (24 ± 2) °C в диапазоне рабочих условий на 1 °C *

по аналоговому выходу и цифровому выходу HART

по цифровому выходу Foundation Fieldbus, Profibus.

Сигналы от термопреобразователей сопротивления по ГОСТ 6651-94

Pt 100, (2-х, 3-х и 4-х проводное соединение)

±0,005 °C или ±0,005 % от шкалы

±0,025 °C или ±0,002 % от изм. значения

Ni 100

Сигналы от термопар по СТБ ГОСТ Р 8.585-2004

В

±0,025 °C или ±0,005 % от шкалы

±0,010 °C или ±0,002 % от изм. значения

R

S

Е

±0,1 °C или ±0,005 % от шкалы

±0,025 °C или ±0,002 % от изм. значения

J

К

L

N

Т

Сигналы напряжения

мВ

±5 мкВ или ±0,005 % от шкалы

±0,2 мкВ или ±0,002 % от изм. значения

Сигналы сопротивления

Ом

±5 мОм или ±0,005 % от шкалы

±0,002 Ом или ±0,002 % от изм. значения

Примечание - * выбирают большее из указанных значений пределов допускаемой дополнительной погрешности

Наименование характеристики

Значение

1 Выходные сигналы

- HART: 4-20 мА + цифровая связь, - Foundation Fieldbus,

- Profibus

2 Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопары:

- по аналоговому выходу

- по цифровому выходу

±1,0 °C

±0,5 °C

3 Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность

- напряжение питания постоянного тока

- вибрация

от минус 40 °C до плюс 85 °C (без индикатора и с индикатором исполнения -L1)

от минус 20 °C до плюс 70 °C

(с индикатором исполнения -L2)

до 95 % без конденсации влаги

от 8 до 30 В (HART),

от 9 до 32 В (Foundation Fieldbus, Profibus)

не более 40 м/с2 или не более 30 м/с2 (в зависимости от исполнения) \

Наименование характеристики

Значение

4 Диапазон температуры окружающей среды при транспортировании и хранении

от минус 55 °C до плюс 85 °C (без индикатора и с индикатором исполнения -L1)

от минус 30 °C до плюс 80 °C

(с индикатором исполнения -L2)

5 Пределы допускаемой погрешности жидкокристаллического индикатора

±0,01 мА (исполнение -L1)

±0,01 % от шкалы (исполнение -L2)

6 Масса, кг, не более (в зависимости от исполнения корпуса)

от 0,4 до 3,7

7 Габаритные размеры базового модуля, мм, не более

0 44x23
