Нивелиры лазерные серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-3E), серии LMH (LMH-C, LMH 600), серии AL (ALH, ALHV, ALHVD) (далее-нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным нивелирным рейкам, внесенными в государственный реестр средств измерений Республики Беларусь, и для построения вертикальных и горизонтальных линий в пространстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4232 09 |
| Наименование | Нивелиры лазерные серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-3E), серии LMH (LMH-C, LMH 600), серии AL (ALH, ALHV, ALHVD) |
| Год регистрации | 2009 |
| Номер сертификата | 6204 |
| Дата регистрации | 2009-12-29 |
| Срок действия | 2014-12-29 |
| Получатель сертификата | фирма "CST/ berger", США (US) |
Производитель / Заявитель
фирма "CST/ berger"
Адрес: CST/berger - Bosch 255 West Fleming Street 60970 Watseka (IL)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1999-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4232 09 [2010-05-21]
rb-03-01-4232-09_2010-05-21.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры лазерные серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-3E), серии LMH (LMH-C, LMH 600), серии AL (ALH, ALHV, ALHVD) (далее-нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным нивелирным рейкам, внесенными в государственный реестр средств измерений Республики Беларусь, и для построения вертикальных и горизонтальных линий в пространстве.
Область применения - строительство, строительно-отделочные работы, прикладная геодезия, монтаж технологического оборудования.
Описание
Принцип действия нивелиров заключается в построении вращающимся или неподвижным лазерным лучом однородной плоскости, которая параллельна линии горизонта.
Нивелиры состоят из пылезащищенного и влагозащищенного корпуса, внутри которого расположены оптические и электронные компоненты.
Нивелиры предназначены для работы в помещениях и на открытом воздухе и имеют три режима работы: линейный у нивелиров серий 58-ILMXL и 58-GIZLT-3 (58-GIZLT-3E); точечный и режим вращения у нивелиров серий LMH (LMH-C, LMH 600) и AL (ALH, ALHV, ALHVD). После включения нивелиры автоматически устанавливают лазерный луч в горизонтальное и вертикальное положение в пределах диапазона работы компенсатора. При измерении расстояний более 20 м рекомендуется всегда работать со штативом.
Внешний вид нивелиров приведен на рисунках 1 -4.
Схема пломбировки нивелиров от несанкционированного доступа с указанием места расположения знака поверки в виде клейма-наклейки приведена в приложении.

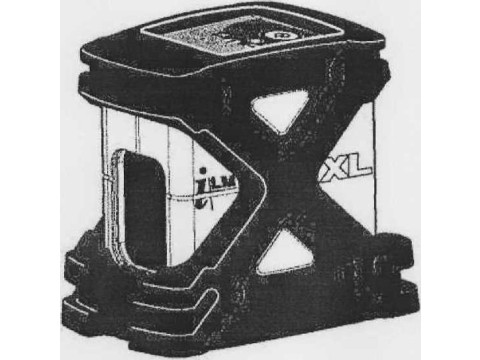

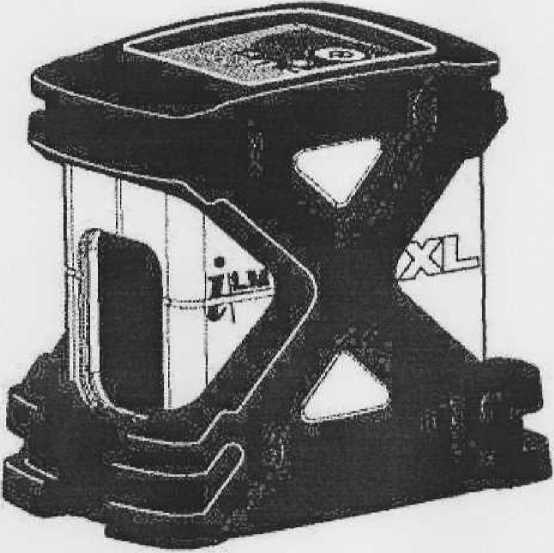

Рисунок 1 - Внешний вид нивелиров серии 58-ILMXL

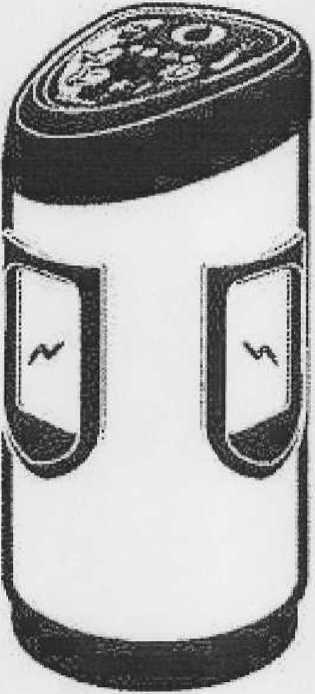

Рисунок 2 - Внешний вид нивелиров серии 58-GIZLT-3
Лист 2 Листов 6
О'

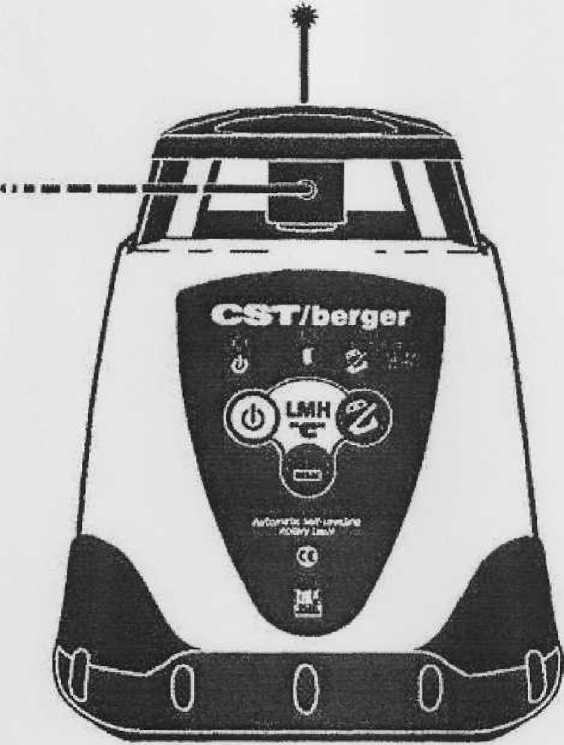

Рисунок 3 - Внешний вид нивелиров серии LMH

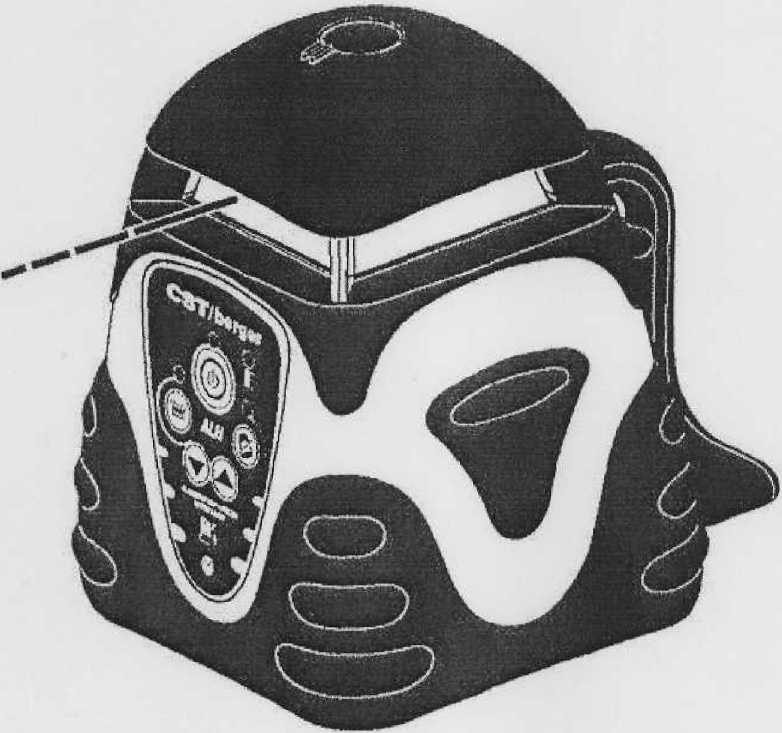

Рисунок 4 - Внешний вид нивелиров серии AL
Лист 3 Листов 6
\ .......... Z /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров приведены в таблице 1
Таблица 1
|
Наименование |
58-ILMXL |
58-GIZLT-3 |
LMH |
ALHV |
|
Радиус действия, м, - без приемника - с приемником |
от 0 до 30 |
от 0 до 10 до 30 |
от 0 до 305 |
от 0 до 425 |
|
Угол i (проекция на отвесную плоскость угла между лазерным лучом и горизонтальной линией), мм/м |
±0,4 |
±0,08 |
±0,05 | |
|
Отклонения проекции горизонтального луча от линии горизонта, мм/м |
±0,4 |
- | ||
|
Отклонения от перпендикулярности проекции вертикального луча к линии горизонта, мм/м |
±0,4 |
— | ||
|
Диапазон работы компенсатора, не менее, [°] |
4 |
3,5 |
5 | |
|
Мощность лазерного излучения, мВт, не более |
1 | |||
|
Длина волны лазерного излучения, нм |
635 |
650 |
635 | |
|
Параметры электрического питания |
3 батареи 1,5 В LR6 (АА) |
Батареи : - щелочные - аккумуляторные (NiMH) | ||
|
Диапазон рабочих температур, °C |
От минус 10 до плюс 50 |
От минус 6 до плюс 49 |
От минус 18 до плюс 49 | |
|
Диапазон температур условий хранения, °C |
От минус 20 до плюс 70 | |||
|
Габаритные размеры, мм, не более |
92x95x72 |
160x80x80 |
200x160x160 | |
|
Масса, кг, не более |
0,9 |
2,5 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации нивелира типографским способом
Комплектность
Комплект поставки нивелиров лазерных серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-ЗЕ), серии LMH (LMH-C, LMH 600), серии AL (ALH, ALHV, ALHVD) указан в таблице 2.
Таблица 2__
|
Наименование |
Количество |
|
Нивелир лазерный |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП. 1999-2010 |
1 экз. |
|
Лазерный приемник* |
1 шт. |
|
Очки для улучшения видимости лазерного луча* |
1 шт. |
|
Штатив* |
1 шт. |
|
Пластина светоотражающая* |
1 шт. |
|
* - по отдельному заказу | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы " CST/ berger ".
МРБ МП. 1999-2010 "Нивелиры лазерные серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-ЗЕ), серии LMH (LMH-C, LMH 600), серии AL (ALH, ALHV, ALHVD)". Методика поверки. .
Заключение
Нивелиры лазерные серии 58-ILMXL, серии 58-GIZLT-3 (58-GIZLT-3E), серии LMH (LMH-С, LMH 600), серии AL (ALH, ALHV, ALHVD) соответствуют требованиям технической документации фирмы-изготовителя " CST/ berger ", США.
Межповерочный интервал - не более 12 месяцев (для нивелиров, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13,
Аттестат аккредитации № BY/112 02.1.0.0025
