ИК-преобразователь для измерения концентрации компонентов газовых смесей МПО 32
| Номер в ГРСИ РФ: | РБ 03 09 3955 09 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО "МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ", г. Минск |
ИК-преобразователи для измерения концентрации компонентов газовых смесей МПО 32 (далее - ИК-преобразователь) предназначены для измерения концентрации Ог, СО2, N2O и анестетика в газовых смесях. Используются в качестве газоанализатора в составе медицинских газовых мониторов или совместно с ПЭВМ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3955 09 |
| Наименование | ИК-преобразователь для измерения концентрации компонентов газовых смесей МПО 32 |
| Год регистрации | 2009 |
| Номер сертификата | 5674 |
| Дата регистрации | 2009-01-29 |
| Срок действия | - |
| Получатель сертификата | НИРУП "Минский НИИ радиоматериалов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НИРУП "Минский НИИ радиоматериалов"
Адрес: ул. Кижеватова, 86, 220024, г. Минск
Контакты: 278-14-00 / 278-37-05 / irma@irma.of.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1914-2009 |
Поверители
Скачать
|
Описание типа РБ 03 09 3955 09 [2009-01-01]
rb-03-09-3955-09_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3955 09 [2009-07-27]
rb-03-09-3955-09_2009-07-27.pdf
|
Скачать |
Описание типа
Назначение
ИК-преобразователи для измерения концентрации компонентов газовых смесей МПО 32 (далее - ИК-преобразователь) предназначены для измерения концентрации Ог, СО2, N2O и анестетика в газовых смесях. Используются в качестве газоанализатора в составе медицинских газовых мониторов или совместно с ПЭВМ.
ИК-преобразователи для измерения концентрации компонентов газовых смесей МПО 32 применяются для проведения измерений концентрации газов в условиях операционной, отделений реанимации, интенсивной терапии и других отделений медицинских учреждений, а также в различных отраслях промышленности.
Описание
Принцип действия ИК-преобразователей основан на поглощении ПК-излучения молекулами измеряемых газов во вдыхаемой и выдыхаемой смесях. ИК-излучение, проходя через измерительную кювету, поглощается в области характеристических пиков спектра поглощения газа, в результате чего меняется ток фотоприемника. Изменение этого тока характеризует величину концентрации газа в дыхательной смеси. Одновременно с измерением концентрации газов в смеси осуществляется контроль расхода и давления и последующее преобразование их в электрические сигналы постоянного тока. По результатам измерений тока фотоприемника, расхода и давления газа осуществляется вычисление параметров дыхания пациента и представление их в цифровом и графическом виде на экране медицинского газового монитора.
Место нанесения знака поверки указано в Приложении.

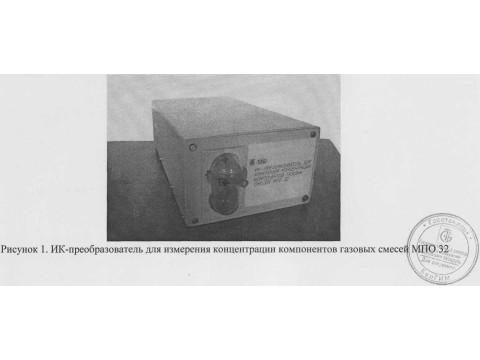

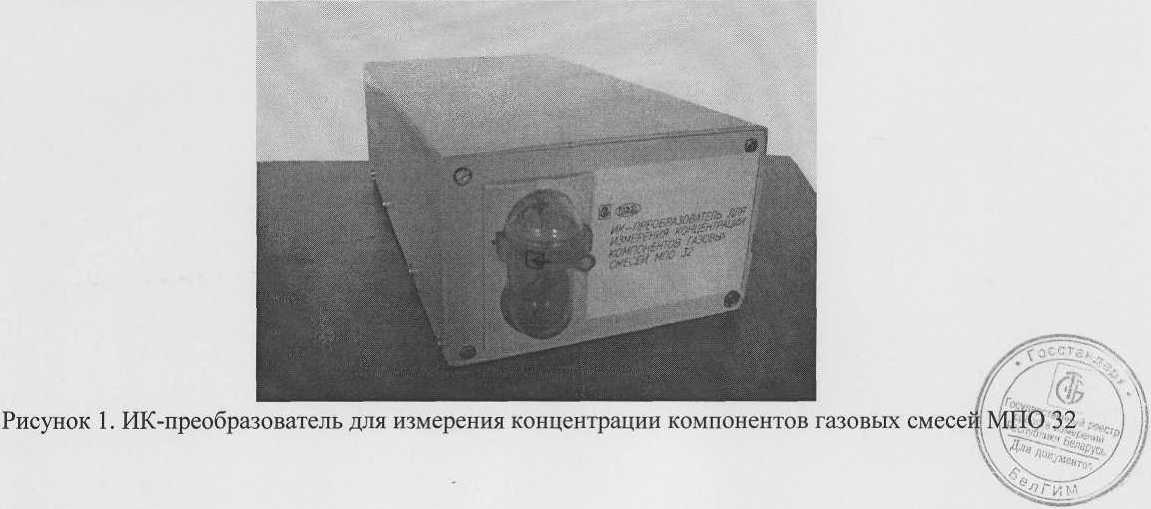

Внешний вид ИК-преобразователя представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС ТИКИ---
Основные технические и метрологические характеристики ИК-преобразователя представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения концентрации кислорода Ог, об. доля, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности (До) измерения концентрации кислорода Ог, об. доля, % |
+3,0 |
|
Диапазон измерения концентрации углекислого газа СОг, об. доля, % |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности (До) измерения концентрации углекислого газа СОг, об. доля, % |
±0,5 |
|
Диапазон измерения концентрации закиси азота N2O об. доля, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности (До) измерения концентрации закиси азота N2O, об. доля, % |
±3,0 |
|
Диапазон измерения концентрации анестетика (галотан) об. доли, % |
от 0 до 5 |
|
Пределы допускаемой основной абсолютной погрешности (До) измерения концентрации анестетика (галотан), об. доля, % |
±0,2 |
|
Расход пробы газовой смеси, мл/мин |
70±7; 120±12; 150±15;200±20 |
|
Время установления выходного сигнала (Тю-90%, расход 200 мл/мин), мс, не более |
600 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха от нормального значения (плюс 20 °C) на каждые 10 °C в интервале рабочих температур |
±0,5До |
|
Предел допускаемой вариации выходного сигнала |
0,5До |
|
Питание преобразователя осуществляется от внешнего источника питания напряжения постоянного тока напряжением, В |
12±1,2 |
|
Потребляемая мощность, Вт, не более |
10,0 |
|
Габаритные размеры, мм, не более |
150x270x110 |
|
Масса, кг, не более |
3,0 |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки ИК-преобразователя указан в таблице 2.
Таблица 2 ___
|
Наименование |
Количество |
|
ИК-преобразователь для измерения концентрации компонентов газовых смесей МПО 32 |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки МРБ МП. 1914-2009 |
1 |
|
Упаковка |
1 ... |
irocv;jau;<9eit^fliH i>”ocip| I средств иамере. «и; J \РвиМгпк-« Непс.- ■•;■ / \Д.ш - /

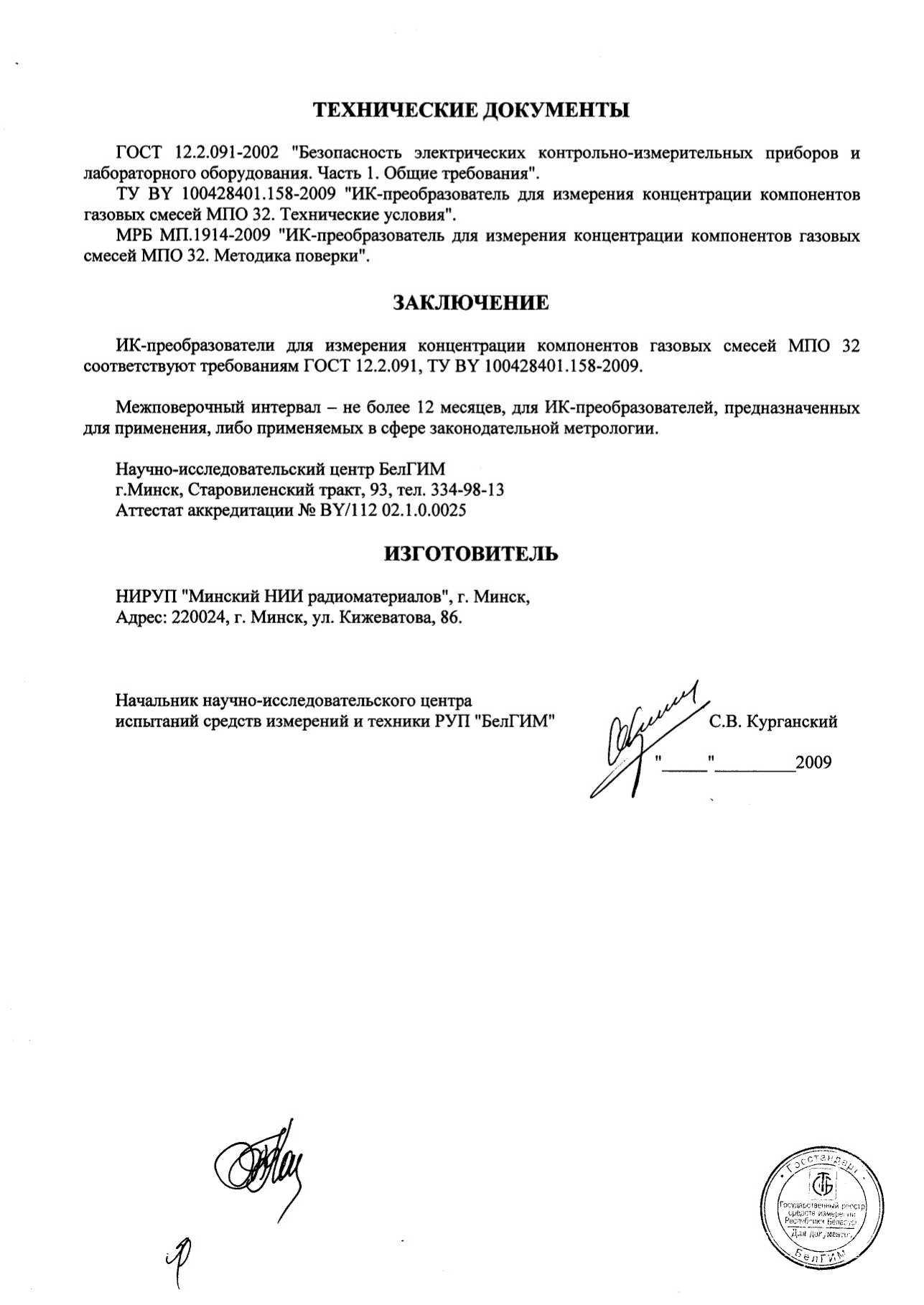

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".
ТУ BY 100428401.158-2009 "ИК-преобразователь для измерения концентрации компонентов газовых смесей МПО 32. Технические условия".
МРБ МП. 1914-2009 "ИК-преобразователь для измерения концентрации компонентов газовых смесей МПО 32. Методика поверки".
Заключение
ИК-преобразователи для измерения концентрации компонентов газовых смесей МПО 32 соответствуют требованиям ГОСТ 12.2.091, ТУ BY 100428401.158-2009.
Межповерочный интервал - не более 12 месяцев, для ИК-преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
