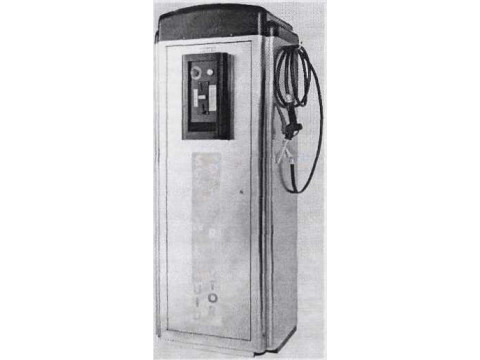

Дозаторы жидкости "TERRY"
| Номер в ГРСИ РФ: | РБ 03 07 3968 09 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Kaster Mashines s.r.l.", Италия |
Дозаторы жидкости «TERRY» предназначены для выдачи в бачки автотранспортных средств и тару потребителя стеклоомывающей жидкости в режиме самообслуживания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3968 09 |
| Наименование | Дозаторы жидкости "TERRY" |
| Год регистрации | 2009 |
| Номер сертификата | 5687 |
| Дата регистрации | 2009-01-29 |
| Срок действия | 2014-01-29 |
| Получатель сертификата | фирма "Kaster Mashines s.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Kaster Mashines s.r.l."
Адрес: VIA DEI ROVEDI 40, 20010 PREGNANA MILANEZE (MI)
Контакты: +39.02-935.90.651
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.195-2008 |
Поверители
Скачать
|
Описание типа РБ 03 07 3968 09 [2009-03-30]
rb-03-07-3968-09_2009-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3968 09 [2009-01-01]
rb-03-07-3968-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы жидкости «TERRY» предназначены для выдачи в бачки автотранспортных средств и тару потребителя стеклоомывающей жидкости в режиме самообслуживания.
Область применения - в торговых операциях и взаимных расчетах между покупателем и продавцом на автозаправочных станциях, станциях технического обслуживания.
Описание
Дозаторы жидкости «TERRY» выпускаются в двух исполнениях: - «TERRY BRILLO»;
- «TERRY MAXI».
Корпус дозаторов выполнен из нержавеющей стали. Внутри корпуса находятся: бак для стеклоомывающей жидкости, насос, программируемый электронный блок управления со счетчиком жетонов. С внутренней стороны дверцы смонтирован жетоноприемник.
Выдача жидкости осуществляется с помощью шланга и раздаточного крана, вставляемого в бачок автомобиля или тару.
Управление дозаторами осуществляется с помощью жетонов и кнопки «Старт». Доза жидкости, выдаваемой дозатором, зависит от^выбраиной программы (1,0 л; 2,0 л) и от количества опущенных жетонов. ffy Zfr
Для иогумапвк
Выдача заданной дозы жидкости прекращается автоматически. Имеется возможность остановки выдачи жидкости - при помощи кнопки «Стоп».
В режиме выдачи стеклоомывающей жидкости включается световая сигнализация.
Внешний вид дозаторов жидкости, схема пломбировки от несанкционированного доступа приведены на рисунке 1.

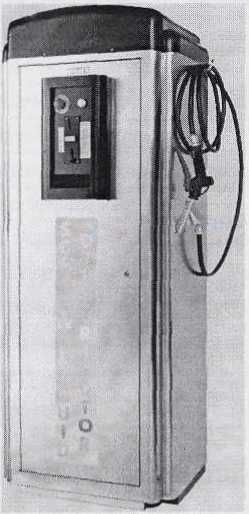

«TERRY MAXI»

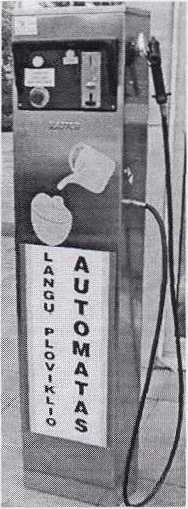

«TERRY BRILLO»

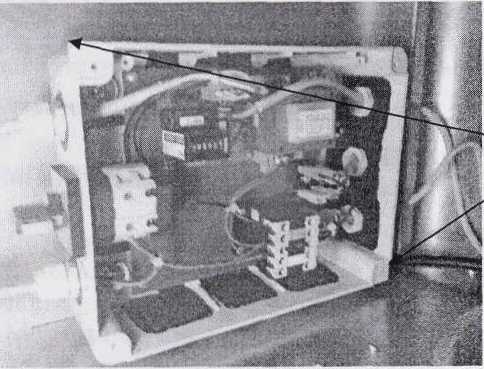

Место пломбировки от несанкционированного доступа и оттиска поверительного клейма
Рисунок 1. Внешний вид дозаторов жидкости, схема п
несанкционированного доступа
ки от
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение для | |
|
TERRY MAXI |
TERRY BRILLO | |
|
Объем выдаваемой жидкости, л |
1,0; 2,0 |
1,0; 2,0 |
|
Объем резервуара жидкости, л |
200 |
38 |
|
Относительная погрешность, % |
2,0 |
2,0 |
|
Время отклика дозатора на ввод жетона, с |
<5 |
<5 |
|
Напряжение питания, В |
220 |
220 |
|
Частота питающей сети, Гц |
50 |
50 |
|
Потребляемая мощность, не более, Вт |
100 |
100 |
|
Длина шланга, не менее, м |
4,0 |
4,0 |
|
Габаритные размеры, не более, мм |
700 х 550 х 1700 |
250 х 250 х 1500 |
|
Масса, не более, кг |
95 |
35 |
|
Условия эксплуатации дозаторов: - температура окружающей среды, °C - относительная влажность воздуха |
от -20 до 50 до 100 % при 40 °C | |
|
Условия транспортирования: - температура окружающей среды °C - относительная влажность воздуха |
от -50 до 50 до 100 % при 40 °C | |
По способу защиты человека от поражения электрическим током дозаторы жидкости «TERRY» относятся к классу I по ГОСТ 12.2.007.0-75 и имеют рабочую изоляцию и зажим защитного заземления.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
1. Дозатор жидкости «TERRY» 1 шт;
2. Руководство по эксплуатации 1 экз.;
3. Жетоны 20 шт;
4. Монтажные принадлежности
5. Упаковка 1 шт;
6. Методика поверки
МП.ВТ.195 -2008 «Дозаторы жидкости «Terry» 1 экз.;
госитлюяный рнар средств нзмгрений РесгМивж** faytapyci
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы-изготовителя «Kaster Mashines s.r.l.» (Италия);
МП.ВТ.195 -2008 «Дозаторы жидкости «TERRY». Методика поверки»
Заключение
Дозаторы жидкости «TERRY» соответствуют требования технической документации фирмы «Kaster Mashines s.r.l.» (Италия).
Межповерочный интервал не более 12 месяцев для дозаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел. (0212) 23-51-31
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
