Дозаторы бутылочные Calibrex
| Номер в ГРСИ РФ: | РБ 03 07 4314 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "SOCOREX ISBA S.A.", Швейцария |
Дозаторы бутылочные Calibrex (далее - дозагоры) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4314 10 |
| Наименование | Дозаторы бутылочные Calibrex |
| Год регистрации | 2010 |
| Номер сертификата | 6334 |
| Дата регистрации | 2010-03-30 |
| Срок действия | 2015-03-30 |
| Получатель сертификата | фирма "SOCOREX ISBA S.A.", Швейцария (CH) |
Производитель / Заявитель
фирма "SOCOREX ISBA S.A."
Адрес: CHAMP-COLOMB7-P.O.Box 1024 ECUBLENS/LAUSANNE
Контакты: +41 21 651 6000 / +41 21 651 6001
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2028-2010 |
Поверители
Скачать
|
Описание типа РБ 03 07 4314 10 [2010-05-24]
rb-03-07-4314-10_2010-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4314 10 [2010-01-01]
rb-03-07-4314-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы бутылочные Calibrex (далее - дозагоры) предназначены для отбора и дозирования жидкостей.
Область применения дозаторов - научно-исследовательские и производственные лаборатории. медицинские учреждения, учреждения химической, фармацевтической, микробиологической промышленности.
Описание
Принцип работы дозаторов основан на создании в цилиндре попеременно вакуума или избыточного давления, в результате чего в трубку заполнения всасывается или сливается из трубки слива дозируемая жидкость. Дозатор состоит из цилиндра с калибровочным поршнем и трубки слива. Дозатор устанавливается на бутылку с жидкостью. Объем дозы зависит от уровня поднятия калибровочного поршня. Объем дозы устанавливается с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня дозатор заполняется жидкостью. Слив жидкости происходит через трубку слива. Измеренный объем равен объему жидкости между первоначальным и конечным положениями поршня.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

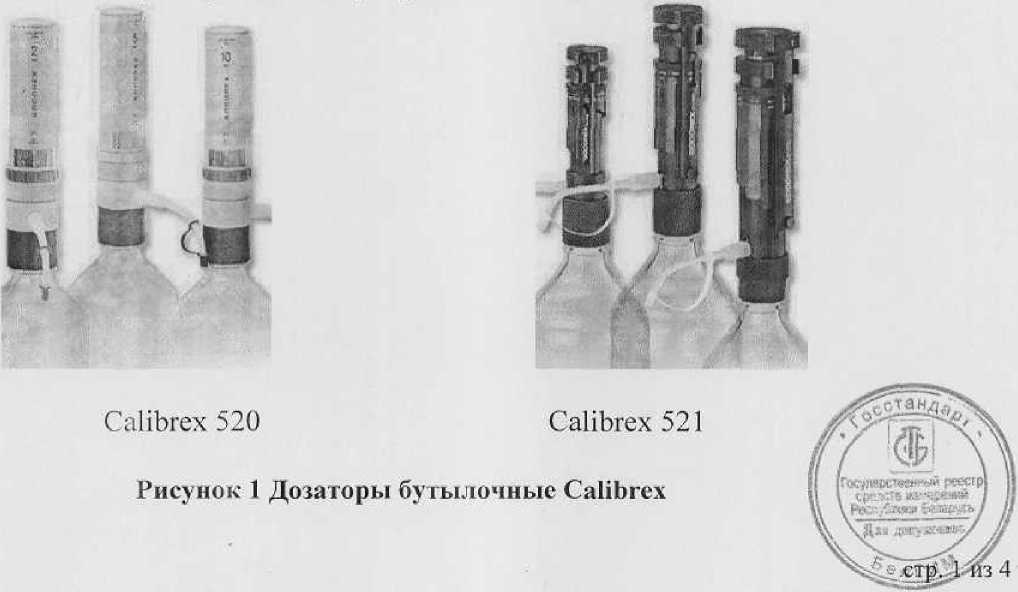

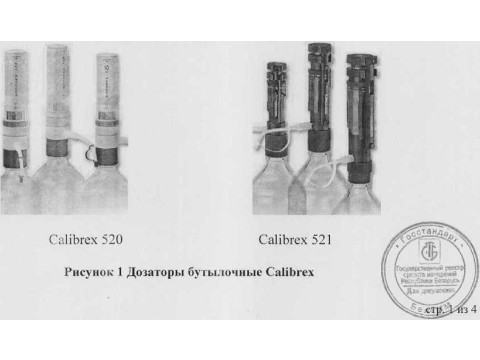

Внешний вид дозаторов приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Диапазон дозируемых объемов, мкл |
Номинальный объем дозы, мкл |
Дискрет ность установки объемов, мкл |
Предел допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % |
|
Calibrex 520 | ||||
|
от 250 до 2000 |
250,0 |
50 |
±5,0 |
1,5 |
|
1000,0 |
±2,0 |
1,0 | ||
|
2000,0 |
±0,6 |
1,0 | ||
|
от 1000 до 5000 |
1000,0 |
100 |
± 5,0 |
1,5 |
|
2500,0 |
±2,0 |
1,0 | ||
|
5000,0 |
±0,6 |
1,0 | ||
|
от 1000 до 10000 |
1000,0 |
250 |
±5,0 |
1,5 |
|
5000,0 |
±2,0 |
1,0 | ||
|
10000,0 |
±0,6 |
1,0 | ||
|
Calibrex 521 | ||||
|
от 2000 до 20000 |
2000,0 |
100 |
± 5,0 |
1,5 |
|
10000,0 |
± 1,2 |
1,2 | ||
|
20000,0 |
±1,2 |
1,2 | ||
|
от 10000 до 50000 |
10000,0 |
1000 |
±5,0 |
1,5 |
|
25000,0 |
±1,2 |
1,2 | ||
|
50000,0 |
± 1,2 |
1,2 | ||
|
от 10000 до 100000 |
10000,0 |
1000 |
±5,0 |
1,5 |
|
50000,0 |
±1,2 |
1,2 | ||
|
100000,0 |
± 1,2 |
1,2 | ||
КОМПЛЕКТНОЕ
Комплект поставки:
- дозатор механический;
- руководство по эксплуатации;
- сменные наконечники;
- смазка.
- методика поверки МРБ МП.2028-2010.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "SOCOREX ISBA S.A.", Швейцария.
Ди
МРБ МП. 2028-2010 "Дозаторы бутылочные Calibrex. Методика поверкд^
Заключение
Дозаторы бутылочные Calibrex соответствуют требованиям документации фирмы "SOCOREXISBA S.A.”, Швейцария.
Межповерочный интервал - не более 12 месяцев (для дозаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
