Дозаторы автоматические весовые непрерывного действия М8401

Назначение

Дозаторы автоматические весовые непрерывного действия М8401 (далее - дозатор) предназначены для автоматического воспроизведения заданных значений массы сыпучих материалов в единицу времени (производительности).

Область применения: предприятия различных отраслей промышленности и сельского хозяйства.

Описание

Принцип работы дозатора основан на преобразовании деформации упругих элементов тензодатчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал. Сигналы от тензодатчиков и датчика скорости перемещения конвейерной ленты поступают в весоизмерительный прибор для обработки.

На основании полученных данных весоизмерительный прибор вычисляет текущую производительность дозатора и передает в контроллер. Контроллер в случае отклонения текущей производительности от заданной формирует сигнал, воздействующий на регулируемый частотный привод, который изменяет скорость вращения двигателя таким образом, чтобы устранить рассогласование между текущей и заданной производительностью.

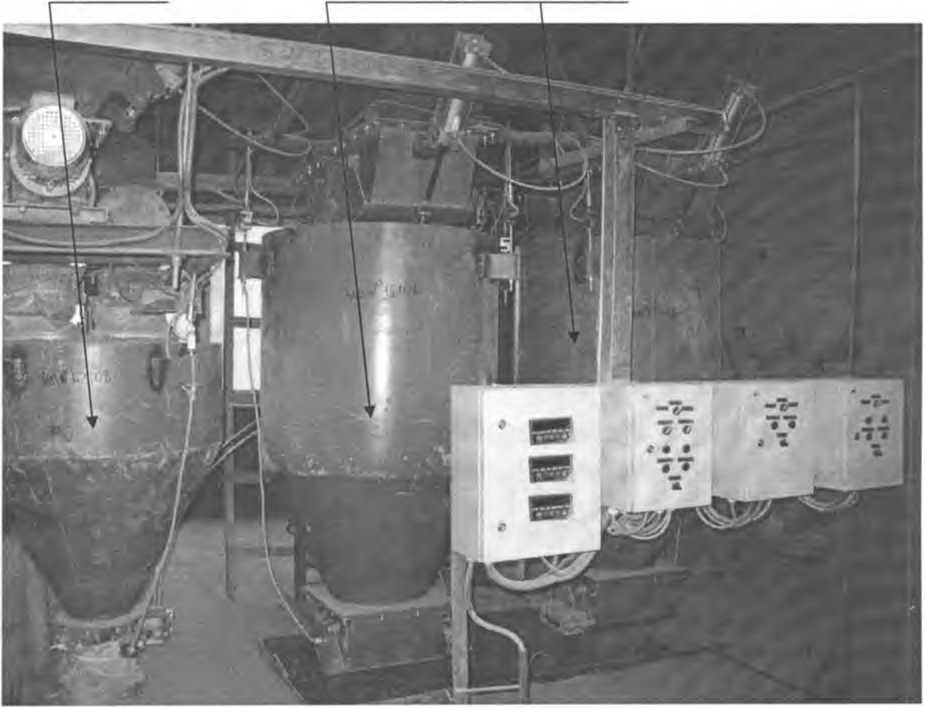

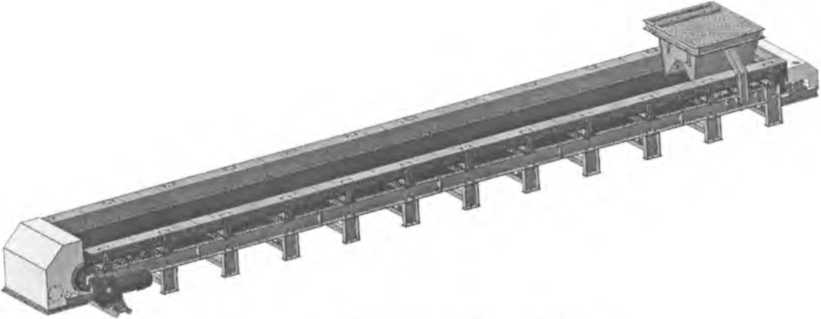

Конструктивно дозатор состоит из грузоприемного устройства (далее - ГПУ), прибора весоизмерительного конвейерного Микросим-06, встроенного в шкаф управления. ГПУ представляет собой ленточный конвейер с регулируемым частотным приводом, снабженный взвешивающим роликом с двумя весоизмерительными тензорезисторными датчиками (далее - тензодатчики) и датчиком скорости движения конвейерной ленты.

В состав шкафа управления входит также контроллер, управляющий частотным приводом. Для проведения наладочных и ремонтных работ по заказу дозатор может быть оснащен ручным пультом управления.

Идентификация метрологически значимой части встроенного программного обеспечения (ПО) весоизмерительного прибора и калибровочных данных производится с помощью отображаемых при включении питания значений версии ПО весоизмерительного прибора и контрольного числа.

В дозаторах применяются следующие типы тензодатчиков класса точности С по ГОСТ 30129, с числом поверочных интервалов 3000, зарегистрированные в Государственном реестре средств измерений и допущенные к применению в Российской Федерации:

- “Z6” производства фирмы “Hottinger Baldwin Messtechnik”, Германия, зарегистрирован в Государственном реестре средств измерений под № 15400-07;

- ”300” производства фирмы “Tecnicas de Electronica у Autotnatjsmos, S. А.”, Испания, зарегистрирован в Государственном реестре средств измерений под № 35145-07.

Основные функциональные возможности дозаторов:

- индикация значений текущей производительности дозатора, счетчика-интегратора, линейной плотности, скорости движения конвейерной ленты;

- сигнализация о перегрузке грузоприемного устройства дозатора;

- сигнализация о перегрузке двигателя;

- интерфейсная связь с компьютером.

Дозаторы выпускаются в следующих модификациях, отличающихся шириной конвейерной ленты: М8401-1, М8401-2, М8401-3, М8401-4, М8401-5, М8401-6.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наибольший предел производительности (НПП), т/ч:

-для модификации М8401-1...........................................1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40

- для модификации М8401-2.............    1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63

- для модификации М8401-3.........  1; 1,6; 2,5;4; 6,3; 10; 16; 25; 40; 63; 100

- для модификации М8401-4.........................2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160; 200

* для модификации М8401-5................................4; 6,3; ГО; 16; 25; 40; 63; 100; 160; 200

- для модификации М8401-6............................................ 10; 16; 25; 40; 63; 100; 160; 200

Наименьший предел производительности (НмПП), % от НПП.....................КГ

Предел допускаемой погрешности, % от НПП...........................................± 1; ± 1,5

Ширина транспортерной ленты, мм:

- для модификации М8401-1.................................................................

- для модификации М8401-2.............................................................

- для модификации М8401-3.........

- для модификации М8401 -4................................................................

- для модификации М8401-5................................................................

- для модификации М8401-6...........................................................

Параметры электрического питания от 3-фазной сети переменного тока:

- напряжение, В.......................................................................................380t|J

- частота, Гц.....................................................................................<

Потребляемая мощность, кВт, не более........................................

Диапазон рабочих температур, °C:

-для ГПУ:

с тензодатчиками “Z6”.........   от минус 30 до плюс 40

с тензодатчиками “300”............    от минус 10 до плюс 40

- для весоизмерительного прибора.................................  от минус 10 до плюс 40

Габаритные размеры ГПУ (длина * ширина х высота), мм, не более:

- для модификации М8401-1.......................................................5600 х 1350 * 1200

- для модификации М8401-2............   5600 * 1500 * 1200

- для модификации М8401-3.......................................................5600 х 1700 х 1200

- для модификации М8401-4..............................    .5600 х 1950 х 1200

- для модификации М8401-5............................... 5600 * 2150 х 1500

- для модификации М8401-6.......................................................5600 х 2450 х 1500

Масса ГПУ, кг, не более: - для модификации М8401 -1.

- для модификации М8401-2

- для модификации М8401-3.......  .

- для модификации М8401-4

- для модификации М8401 -5................................................

- для модификации М8401-6.

Масса весоизмерительного прибора, кг, не более....

Вероятность безотказной работы за 1000 ч, не менее..........................,

Средний срок службы, лет, не менее..............

МЕСТО И СПОСОБ НАНЕСЕНИЯ ЗНАКА УТВЕРЖДЕНИЯ ТИПА

Знак утверждения типа наносится на табличку, закрепленную на ГПУ, фотохимическим способом и на эксплуатационную документацию - типографским способом.

Комплектность

Дозатор............................,...........  1 шт.

Руководство по эксплуатации......................................1 экз.

Поверка

Поверка дозаторов производится в соответствии с ГОСТ 8.469 “Дозаторы автоматические весовые непрерывного действия. Методика поверки”.

Основное поверочное оборудование: весы для статического взвешивания среднего класса точности по ГОСТ 29329 “Весы для статического взвешивания. Общие технические требования” или ГОСТ Р 53228-2008 “Весы неавтоматического действия. Метрологические и технические требования испытаний”.

Межповерочный интервал -1 год.

СВЕДЕНИЯ О МЕТОДИКАХ (МЕТОДАХ) ИЗМЕРЕНИЙ

Измерения проводятся в соответствии с ГОСТ 8.469 «Дозаторы автоматические весовые непрерывного действия. Методика поверки».

Нормативные документы

ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».

Технические условия ТУ 4274-021-10850066-2010.
